M

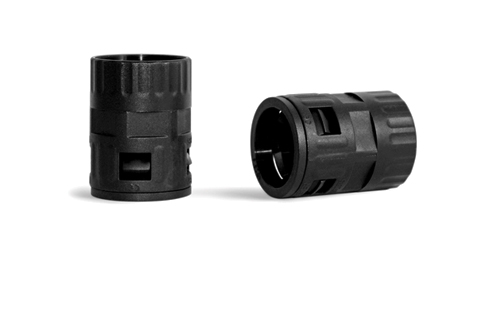

WQG2
Ravna spojnica sa ženskim metričkim navojem
Ravna spojnica za slučajeve kada je potreban ženski metrički navoj na strani priključka.
- Ženski metrički navoj
- Ravna izvedba
- Za poliamidne FLEX cijevi
- Za industrijske priključke
FunkcijaRavna veza s unutarnjim navojem
UgradnjaZa metričke navojne priključke
BrtvljenjeUz odgovarajuću brtvu
Specifikacije
MaterijalPoliamid, bez halogena, fosfora i kadmija
BojaCrna, siva
Radna temperatura-40 °C do +100 °C
Kratkotrajnodo +120 °C
Otpornost / zaštitaSamogasiva izvedba, bez halogena
Stupanj zaštiteIP68 uz preporučenu FWH brtvu
Primjena
Strojevi
Elektroormari
Industrijska automatizacija
Zaštita kabelaDimenzijski crtež
NW = nazivni promjer cijevi
L1/L2 = ugradbene duljine
ØI/ØE = promjeri
SW = širina ključa
L1/L2 = ugradbene duljine
ØI/ØE = promjeri
SW = širina ključa
Kataloške izvedbe i dimenzije
WQG2 – ženski metrički navoj
| Šifra | Navoj | Cijev NW | L1 mm | L2 mm | ØI mm | ØE mm | SW mm | Količina | Košarica |
|---|---|---|---|---|---|---|---|---|---|
| WQG207M12B | M12 x 1,5 | 7 | 12,5 | 36 | 7 | 17 | 15,5 | 1 |  |
| WQG210M16B | M16 x 1,5 | 10 | 13,5 | 38,5 | 10 | 20 | 18 | 1 | |
| WQG212M20B | M20 x 1,5 | 12 | 13,5 | 41 | 12 | 23 | 21 | 1 | |
| WQG217M25B | M25 x 1,5 | 17 | 14,5 | 47 | 17 | 29,5 | 27 | 1 | |
| WQG223M32B | M32 x 1,5 | 23 | 16 | 50 | 23,5 | 37 | 34 | 1 | |
| WQG229M40B | M40 x 1,5 | 29 | 17,5 | 56 | 30 | 44 | 40 | 1 | |
| WQG236M50B | M50 x 1,5 | 36 | 26 | 65 | 36,5 | 52 | 50 | 1 | |
| WQG248M63B | M63 x 1,5 | 48 | 28,5 | 68,5 | 48 | 64 | 60 | 1 | |
