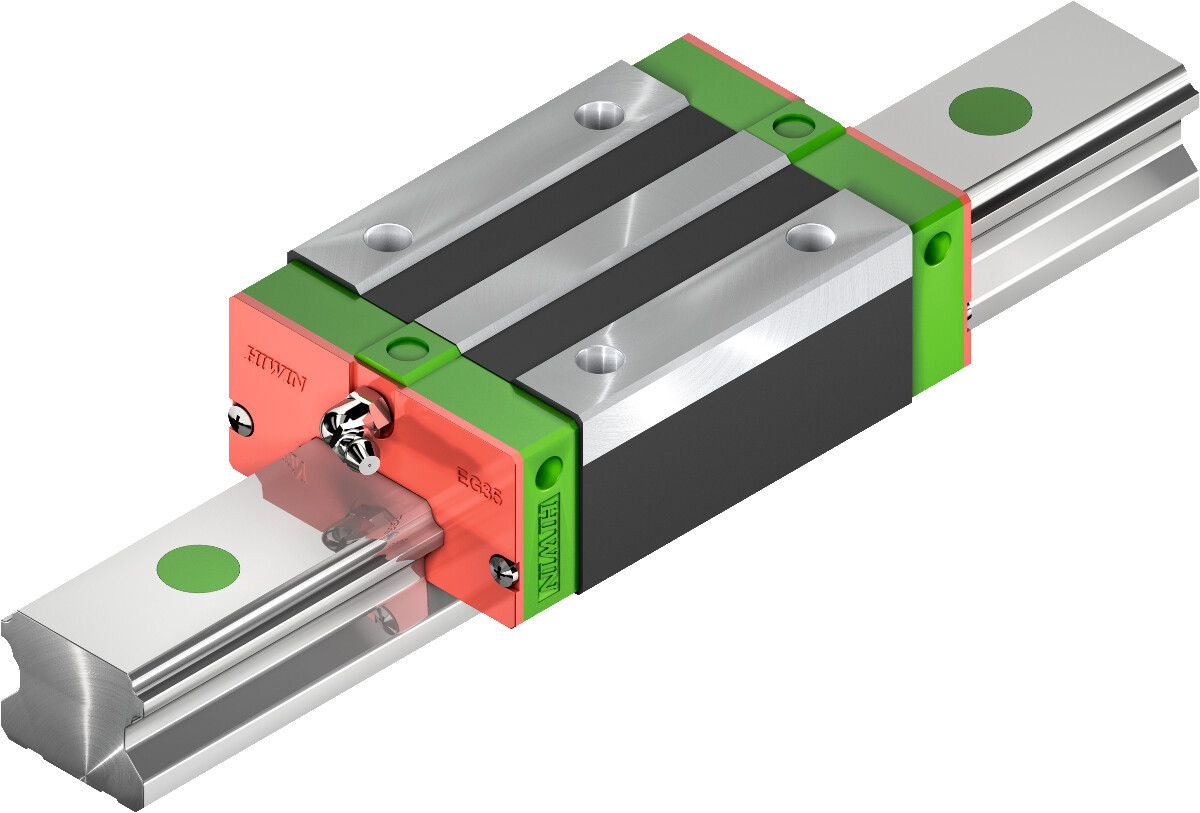

HIWIN · PROFILNE KUGLIČNE VODILICE

EG / QE

Niskoprofilna serija za ograničeni ugradbeni prostor

HIWIN EG/QE je niskoprofilna 4-redna kuglična vodilica za strojeve s ograničenom visinom ugradnje. QE koristi SynchMotion™ tehnologiju za mirniji rad, veće pouzdane brzine i dulje intervale podmazivanja.

4 reda kuglica45° kontaktni kut15–35SynchMotion™ QE

PDF katalog 3D model na upit Zatraži ponudu

Primjena

Obradni strojevi

Automatizacija

Mjerna tehnika

Precizno pozicioniranje

Konstrukcija i izvedbe

Tehničke karakteristike

Konstrukcija4-redna recirkulacijska kuglična vodilica

Kontaktni kut45°

Veličine15, 20, 25, 30, 35

Tipovi blokovaEGH/QEH · EGW/QEW

PrednaprezanjeZ0 · ZA · ZB

TračnicaEGR_R · EGR_T

Izvedbe serije

EGH / QEH

Kvadratni niskoprofilni blok.

EGW / QEW

Prirubnički niskoprofilni blok.

EGR_R

Profilna tračnica, pričvršćenje odozgo.

EGR_T

Profilna tračnica, pričvršćenje odozdo.

Tehnički podaci

EGH / QEH – dimenzije i nosivosti

Model	H	W	L	Cdyn	C0	Masa
EGH15SA	24	34	40.1	5,350	9,400	0.09
EGH15CA	24	34	56.8	7,830	16,190	0.15
QEH15SA	24	34	40.1	8,560	8,790	0.09
QEH15CA	24	34	56.8	12,530	15,280	0.15
EGH20SA	28	42	50.0	7,230	12,740	0.15
EGH20CA	28	42	69.1	10,310	21,130	0.24
QEH20SA	28	42	50.0	11,570	12,180	0.15
QEH20CA	28	42	69.1	16,500	20,210	0.23
EGH25SA	33	48	59.1	11,400	19,500	0.25
EGH25CA	33	48	82.6	16,270	32,400	0.41
QEH25SA	33	48	60.1	18,240	18,900	0.24
QEH25CA	33	48	83.6	26,030	31,490	0.40
EGH30SA	42	60	69.5	16,420	28,100	0.45
EGH30CA	42	60	98.1	23,700	47,460	0.76
QEH30SA	42	60	67.5	26,270	27,820	0.44
QEH30CA	42	60	96.1	37,920	46,630	0.75
EGH35SA	48	70	75.0	22,660	37,380	0.74
EGH35CA	48	70	108.0	33,350	64,840	1.10
QEH35SA	48	70	76.0	36,390	36,430	0.58
QEH35CA	48	70	108.0	51,180	59,280	0.90

EGW / QEW – dimenzije i nosivosti

Model	H	W	L	Cdyn	C0	Masa
EGW15SC	24	52	40.1	5,350	9,400	0.12
EGW15CC	24	52	56.8	7,830	16,190	0.21
QEW15SC	24	52	40.1	8,560	8,790	0.12
QEW15CC	24	52	56.8	12,530	15,280	0.21
EGW20SC	28	59	50.0	7,230	12,740	0.19
EGW20CC	28	59	69.1	10,310	21,130	0.32
QEW20SC	28	59	50.0	11,570	12,180	0.19
QEW20CC	28	59	69.1	16,500	20,210	0.31
EGW25SC	33	73	59.1	11,400	19,500	0.35
EGW25CC	33	73	82.6	16,270	32,400	0.59
QEW25SC	33	73	60.1	18,240	18,900	0.34
QEW25CC	33	73	83.6	26,030	31,490	0.58
EGW30SC	42	90	69.5	16,420	28,100	0.62
EGW30CC	42	90	98.1	23,700	47,460	1.04
QEW30SC	42	90	67.5	26,270	27,820	0.61
QEW30CC	42	90	96.1	37,920	46,630	1.03
EGW35SC	48	100	75.0	22,660	37,380	0.91
EGW35CC	48	100	108.0	33,350	64,840	1.40
QEW35SC	48	100	76.0	36,390	36,430	0.77
QEW35CC	48	100	108.0	51,180	59,280	1.19

EGR profilne tračnice

Tračnica	Veličine	Pričvršćenje
EGR_R	15–35	odozgo
EGR_T	15–35	odozdo

Prednaprezanje

Z0Blago prednaprezanje0 – 0,02 CdynStalni smjer opterećenja, male vibracije i manji zahtjevi točnosti.

ZASrednje prednaprezanje0,03 – 0,05 CdynZa visoku točnost i precizne osi.

ZBVisoko prednaprezanje0,06 – 0,08 CdynZa veću krutost, vibracije i zahtjevne osi strojeva.

Opcije, zaštita i podmazivanje

SSstandardna zaštita

ZZstrugotina i oštre čestice

DDpojačana zaštita

KKDD + strugač

E2dugotrajno podmazivanje

SEčelični deflektor – odabrane EG izvedbe

CTS / CZS / CCBopcije površinske zaštite

Dostupnost pojedine opcije ovisi o veličini i izvedbi. Konačnu konfiguraciju potvrditi prema priloženom HIWIN PDF katalogu.

Trebate pomoć pri odabiru EG / QE?

Pošaljite dimenzije, opterećenje, hod i uvjete rada – pomoći ćemo definirati blok, tračnicu, prednaprezanje i klasu točnosti.
