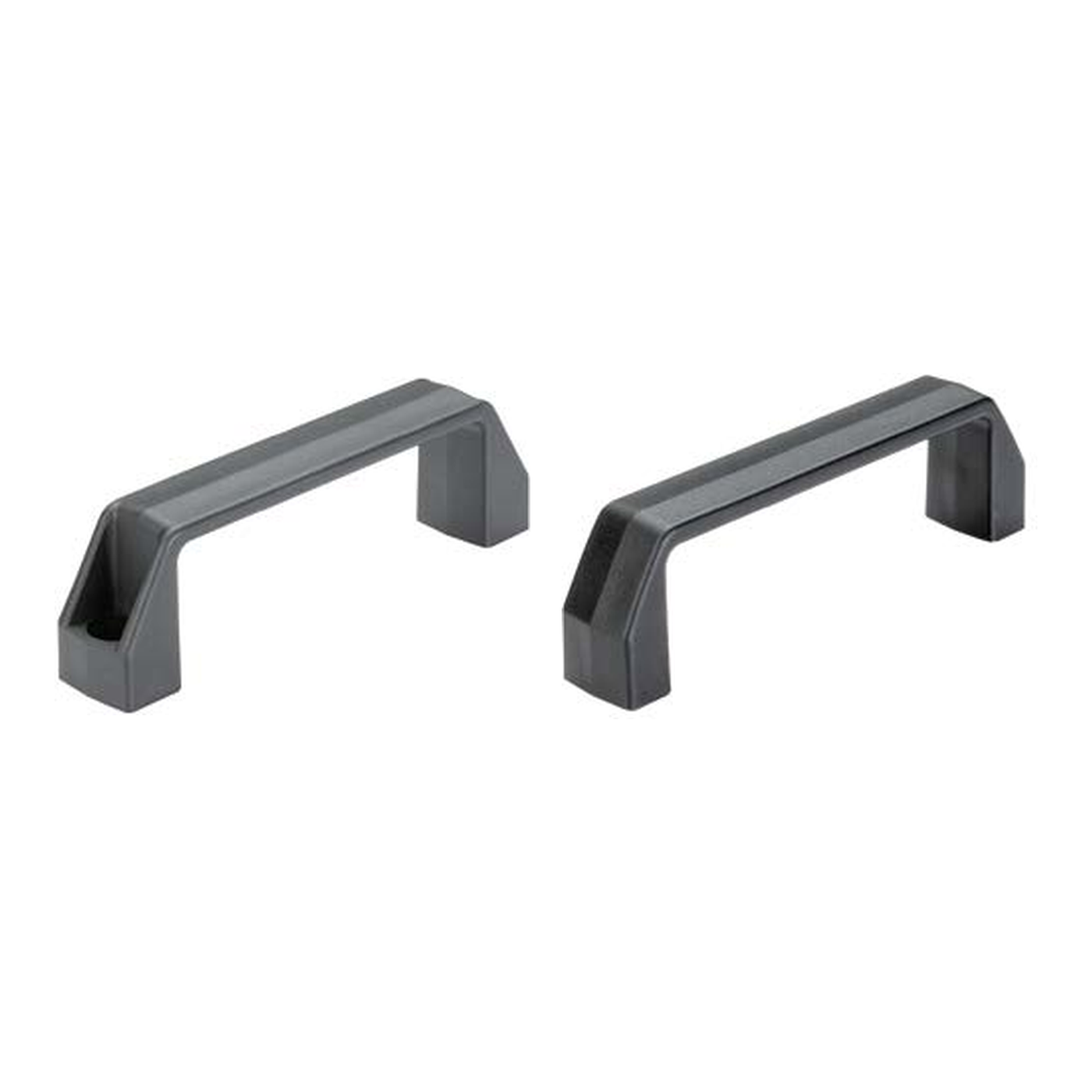

HALDER EH 24320
Plastične U-ručke
Ergonomske U-ručke od plastike ojačane staklenim vlaknima za vrata strojeva, ormara, ladice i druge upravljačke točke.
Primjena
Strojne napravePozicioniranje, stezanje i oslanjanje obratka u proizvodnim napravama.
Obrada metalaPrimjena kod glodanja, bušenja, brušenja, zavarivanja i montaže.
Brza izmjenaKonstrukcija prilagođena ponovljivom radu i kratkom vremenu rukovanja.
Industrijska primjenaElementi za alatničarstvo, strojeve i serijsku proizvodnju.
Tehničke značajke
Materijalplastika ojačana staklenim vlaknima
Izvedbeprednja i stražnja montaža
Razmak l193,5 do 235 mm
Temperaturado 100 °C
Izvedbe i osnovne dimenzije
Podaci su preuzeti iz HALDER Standard Parts kataloga. Šifra je navedena uz pripadajuće dimenzije i izvedbu.
Kataloške izvedbe
| Šifra | l1 [mm] | d1 / navoj | b [mm] | l2 [mm] | h [mm] | Vijak |
|---|---|---|---|---|---|---|
| 24320.0010 | 93,5 | 6,5 | 21 | 109 | 38 | M6 |
| 24320.0020 | 117 | 8,5 | 26 | 137 | 41 | M8 |
| 24320.0030 | 132 | 8,5 | 27 | 150 | 45 | M8 |
| 24320.0040 | 179 | 8,5 | 28 | 196 | 50 | M8 |
| 24320.0050 | 235 | 10,5 | 30 | 260 | 54 | M10 |
| 24320.0210 | 93,5 | M6 | 21 | 107 | 36 | - |
| 24320.0220 | 117 | M6 | 25 | 134 | 38 | - |
| 24320.0230 | 117 | M8 | 25 | 134 | 38 | - |
| 24320.0240 | 132 | M8 | 26 | 150 | 45 | - |
Materijal i konstrukcija
Materijal, konstrukcija i napomene
Ručke su izrađene od plastike ojačane staklenim vlaknima. Konstrukcija je ergonomska, čvrsta i pogodna za industrijska vrata i poklopce.
Trebate pomoć pri odabiru?Pošaljite šifru proizvoda i potrebne dimenzije, način ugradnje i uvjete rada.
