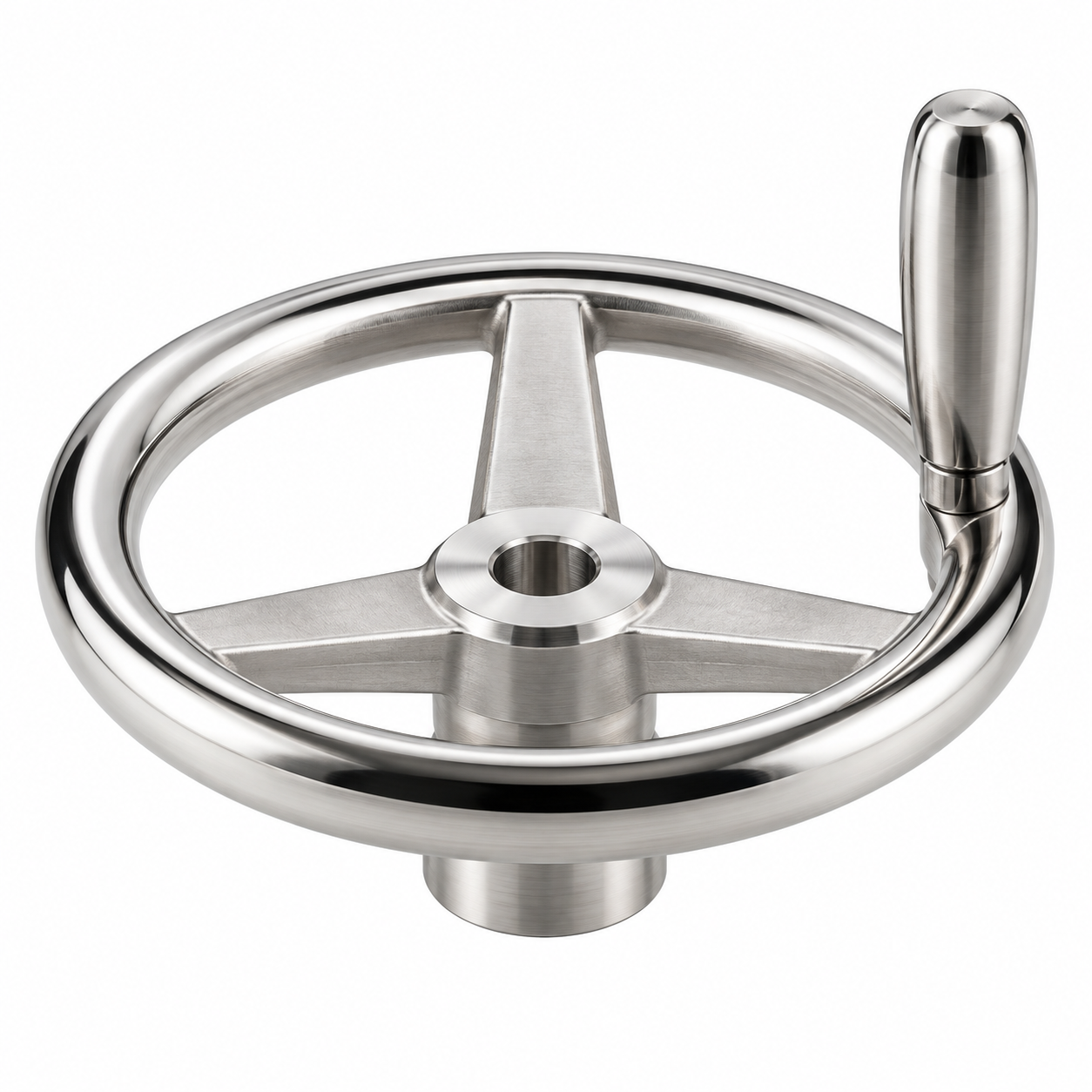

HALDER EH 24570 / 24580 / 24590
Ručna kola za precizno ručno podešavanje, pozicioniranje i upravljanje vretenima i mehanizmima. Odabir se provodi prema promjeru kola, provrtu ili glavčini, izvedbi ručke i osnovnim dimenzijama.
HALDERRučna kola
Primjena
Tehničke značajke
Materijal i obradaAluminijski lijev, sivi lijev GG ili laki metal Al, ovisno o izvedbi ručnog kola.
KonstrukcijaIzvedbe EH 24570 / EH 24580 / EH 24590 razlikuju se prema materijalu i geometriji ručnog kola.
Tvorničke dimenzijeDimenzijske oznake i vrijednosti prikazane su prema HALDER katalogu za konkretnu seriju.
Odabir izvedbeZa narudžbu koristite punu katalošku šifru iz tablice i provjerite odgovarajuću veličinu izvedbe.
Izvedbe i osnovne dimenzije
Šifra je prikazana u prvom stupcu. Dimenzijske oznake zadržane su prema tvorničkom crtežu. Kod narudžbe navedite potpunu katalošku oznaku.
Kataloška izvedba 1
| Šifra | d1 | d2 H7 | d3 | l1 ~ | l2 | b3 | t | Masa [g] |
|---|---|---|---|---|---|---|---|---|
| 24570.0103 | 80 | 10 | 26 | 29 | 16 | – | – | 119 |
| 24570.0104 | 12 | 26 | 29 | 16 | – | – | 116 | |
| 24570.0105 | 100 | 10 | 28 | 33 | 17 | – | – | 194 |
| 24570.0106 | 12 | 28 | 33 | 17 | – | – | 189 | |
| 24570.0110 | 125 | 12 | 31 | 36 | 18 | – | – | 288 |
| 24570.0111 | 14 | 31 | 36 | 18 | – | – | 284 | |
| 24570.0120 | 160 | 14 | 36 | 40 | 20 | – | – | 477 |
| 24570.0121 | 16 | 36 | 40 | 20 | – | – | 501 | |
| 24570.0130 | 200 | 18 | 42 | 45 | 24 | – | – | 955 |
| 24570.0131 | 22 | 42 | 45 | 24 | – | – | 940 | |
| 24570.0140 | 250 | 22 | 48 | 50 | 28 | – | – | 1685 |
| 24570.0141 | 26 | 48 | 50 | 28 | – | – | 1674 | |
| 24570.0150 | 315 | 26 | 56 | 56 | 33 | – | – | 2710 |
| 24570.0151 | 28 | 56 | 56 | 33 | – | – | 2695 | |
| 24570.0160 | 400 | 30 | 65 | 63 | 38 | – | – | 4720 |
| 24570.0161 | 32 | 65 | 63 | 38 | – | – | 5700 | |
| 24570.0303 | 80 | 10 | 26 | 29 | 16 | 3 | 11.4 | 120 |
| 24570.0304 | 12 | 26 | 29 | 16 | 4 | 13.8 | 129 | |
| 24570.0305 | 100 | 10 | 28 | 33 | 17 | 3 | 11.4 | 244 |
| 24570.0306 | 12 | 28 | 33 | 17 | 4 | 13.8 | 183 | |
| 24570.0310 | 125 | 12 | 31 | 36 | 18 | 4 | 13.8 | 250 |
| 24570.0311 | 14 | 31 | 36 | 18 | 5 | 16.3 | 290 | |
| 24570.0320 | 160 | 14 | 36 | 40 | 20 | 5 | 16.3 | 491 |
| 24570.0321 | 16 | 36 | 40 | 20 | 5 | 18.3 | 481 |
Kataloška izvedba 2
| Šifra | d1 | d2 H7 | d3 | l1 ~ | l2 | b3 | t | Masa [g] |
|---|---|---|---|---|---|---|---|---|
| 24570.0330 | 200 | 18 | 42 | 45 | 24 | 6 | 20.8 | 880 |
| 24570.0331 | 22 | 42 | 45 | 24 | 6 | 24.8 | 928 | |
| 24570.0340 | 250 | 22 | 48 | 50 | 28 | 6 | 24.8 | 1681 |
| 24570.0341 | 26 | 48 | 50 | 28 | 8 | 29.3 | 1670 | |
| 24570.0350 | 315 | 26 | 56 | 56 | 33 | 8 | 29.3 | 2700 |
| 24570.0351 | 28 | 56 | 56 | 33 | 8 | 31.3 | 2670 | |
| 24570.0360 | 400 | 30 | 65 | 63 | 38 | 8 | 33.3 | 4771 |
| 24570.0361 | 32 | 65 | 63 | 38 | 10 | 35.3 | 4720 |
Materijal i konstrukcija
Materijal, konstrukcija i osnovne napomene
Aluminijski lijev, sivi lijev GG ili laki metal Al, ovisno o izvedbi ručnog kola.Izvedbe EH 24570 / EH 24580 / EH 24590 razlikuju se prema materijalu i geometriji ručnog kola.
