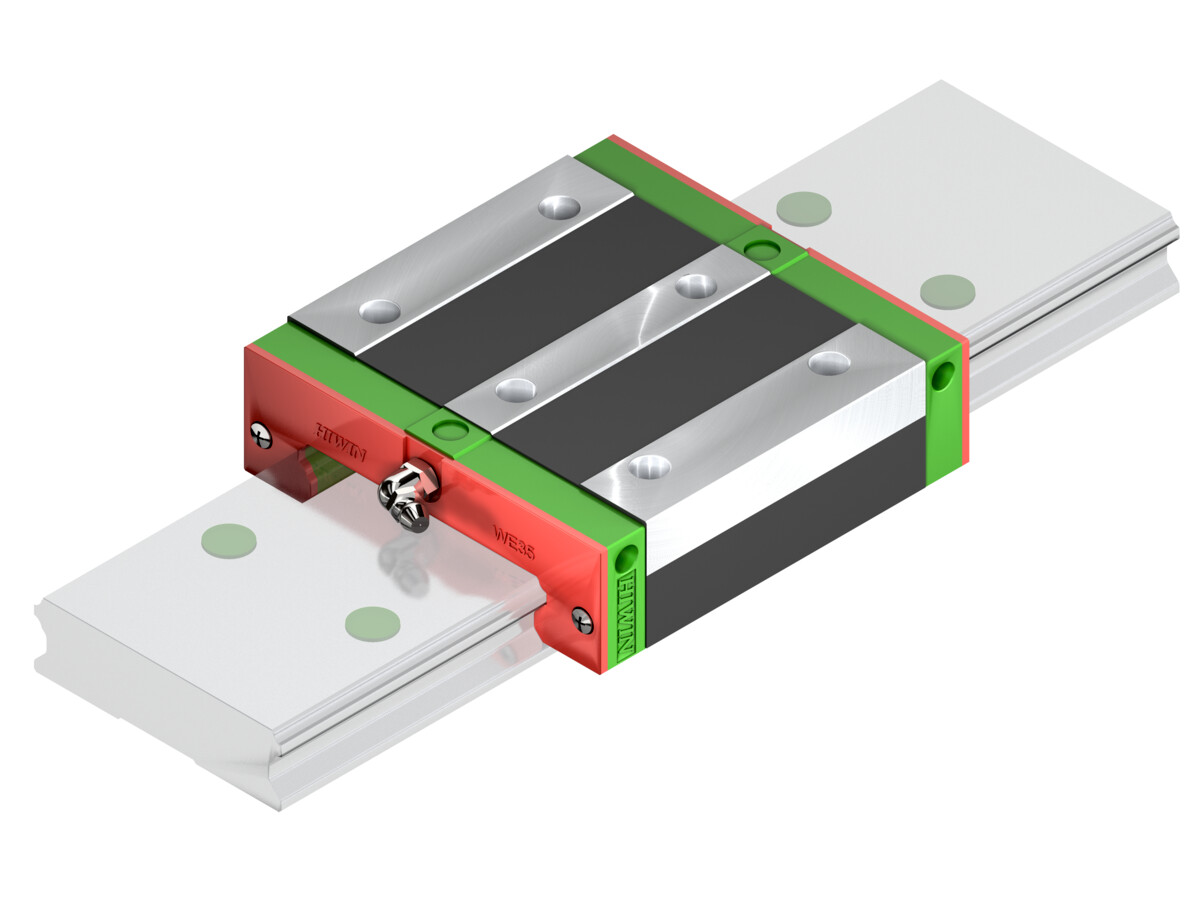

HIWIN · PROFILNE KUGLIČNE VODILICE
WE / QW
Široka i niska vodilica za velika momentna opterećenja
HIWIN WE/QW koristi široku tračnicu i malu ukupnu visinu za kompaktnu konstrukciju i visoku momentnu nosivost. QW izvedbe koriste SynchMotion™ tehnologiju.
4 reda kuglica45° kontaktni kutŠiroka tračnicaSynchMotion™ QW
Primjena
Kompaktni strojevi
Velika momentna opterećenja
Automatizacija
Precizno pozicioniranjeKonstrukcija i izvedbe
Tehničke karakteristike
Konstrukcija4-redna kuglična vodilica
Kontaktni kut45°
Veličine WE17, 21, 27, 35, 50
Veličine QW21, 27, 35
Tipovi blokovaWEH/QWH · WEW/QWW
TračnicaWER_R · WER_T
Izvedbe serije
WEH / QWH
Kvadratni blok.
WEW / QWW
Prirubnički blok s velikom montažnom površinom.
WER_R
Široka tračnica, pričvršćenje odozgo.
WER_T
Široka tračnica, pričvršćenje odozdo.
Tehnički podaci
WEH / QWH – dimenzije i nosivosti
| Model | H | W | L | Cdyn | C0 | Masa |
|---|---|---|---|---|---|---|
| WEH17CA | 17 | 50 | 50.6 | 5,230 | 9,640 | 0.12 |
| WEH21CA | 21 | 54 | 59.0 | 7,210 | 13,700 | 0.20 |
| QWH21CA | 21 | 54 | 59.0 | 9,000 | 12,100 | 0.20 |
| WEH27CA | 27 | 62 | 72.8 | 12,400 | 21,600 | 0.35 |
| QWH27CA | 27 | 62 | 73.2 | 16,000 | 22,200 | 0.35 |
| WEH35CA | 35 | 100 | 102.6 | 29,800 | 49,400 | 1.10 |
| QWH35CA | 35 | 100 | 107.0 | 36,800 | 49,200 | 1.10 |
| WEH50CA | 50 | 130 | 140.0 | 61,520 | 97,000 | 3.16 |
WEW / QWW – dimenzije i nosivosti
| Model | H | W | L | Cdyn | C0 | Masa |
|---|---|---|---|---|---|---|
| WEW17CC | 17 | 60 | 50.6 | 5,230 | 9,640 | 0.13 |
| WEW21CC | 21 | 68 | 59.0 | 7,210 | 13,700 | 0.23 |
| QWW21CC | 21 | 68 | 59.0 | 9,000 | 12,100 | 0.23 |
| WEW27CC | 27 | 80 | 72.8 | 12,400 | 21,600 | 0.43 |
| QWW27CC | 27 | 80 | 73.2 | 16,000 | 22,200 | 0.43 |
| WEW35CC | 35 | 120 | 102.6 | 29,800 | 49,400 | 1.26 |
| QWW35CC | 35 | 120 | 107.0 | 36,800 | 49,200 | 1.26 |
| WEW50CC | 50 | 162 | 140.0 | 61,520 | 97,000 | 3.71 |
WER profilne tračnice
| Tračnica | Veličine | Pričvršćenje |
|---|---|---|
| WER_R | 17–50 | odozgo |
| WER_T | 21–35 | odozdo |
Prednaprezanje
Z0Blago prednaprezanje0 – 0,02 CdynStalni smjer opterećenja, male vibracije i manji zahtjevi točnosti.
ZASrednje prednaprezanje0,03 – 0,05 CdynZa visoku točnost i precizne osi.
ZBVisoko prednaprezanje0,06 – 0,08 CdynZa veću krutost, vibracije i zahtjevne osi strojeva.
Opcije, zaštita i podmazivanje
SSstandardna zaštita
ZZstrugotina i oštre čestice
DDpojačana zaštita
KKDD + strugač
CTS / CZS / CCBopcije površinske zaštite
Dostupnost pojedine opcije ovisi o veličini i izvedbi. Konačnu konfiguraciju potvrditi prema priloženom HIWIN PDF katalogu.
Trebate pomoć pri odabiru WE / QW?
Pošaljite dimenzije, opterećenje, hod i uvjete rada – pomoći ćemo definirati blok, tračnicu, prednaprezanje i klasu točnosti.
