HALDER EH 24700 / EH 24730 / EH 24731

Palm grip ručice i vijci za ručno stezanje

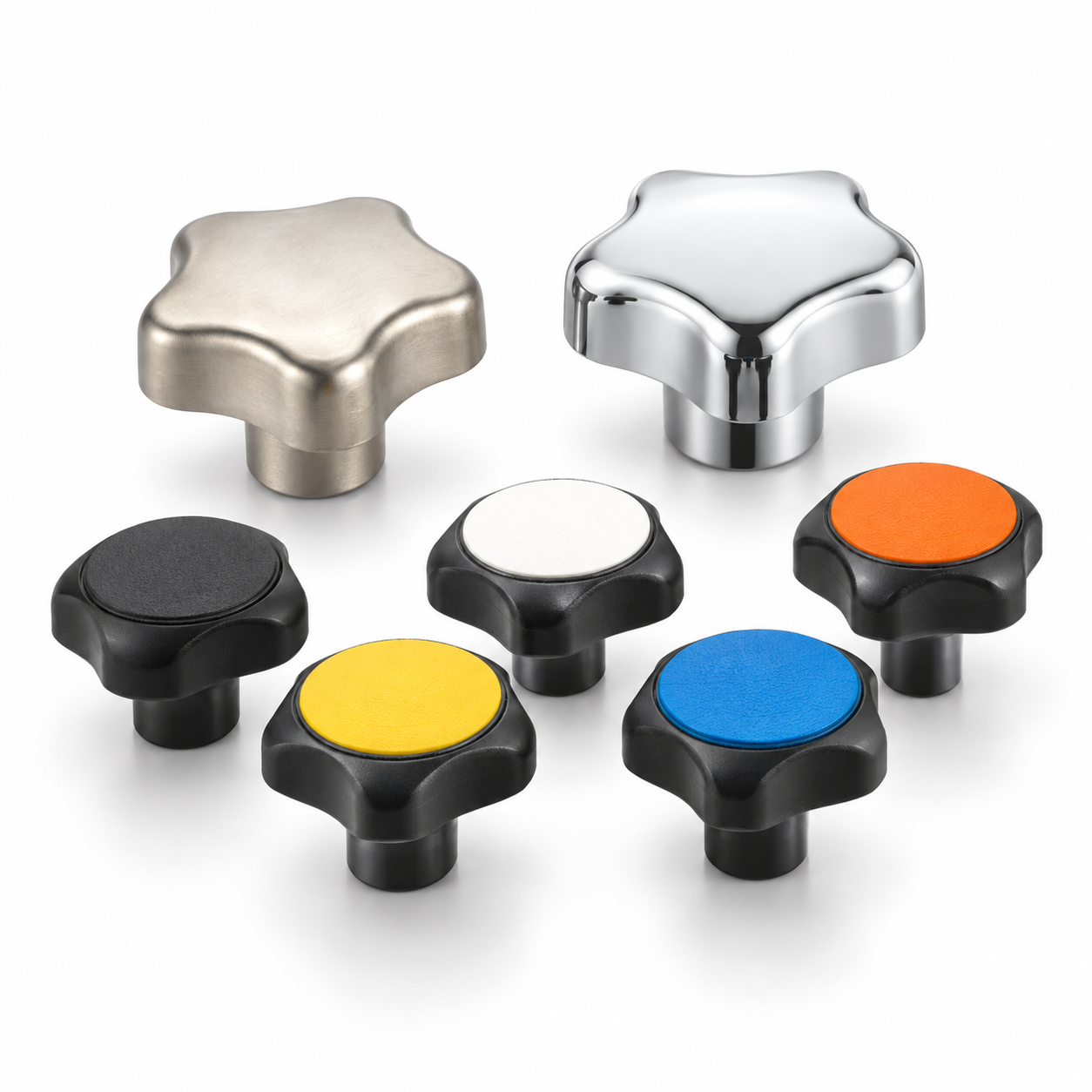

Skupina obuhvaća EH 24700 palm grip ručice s aksijalnim ležajem te EH 24730 i EH 24731 palm grip vijke u plastičnim, čeličnim, inox i A4 izvedbama.

PDF KATALOG ZATRAŽI PONUDU

Primjena

Precizno stezanjeRučni elementi za pouzdano stezanje i definiranje položaja.

Veća sila stezanjaEH 24700 koristi aksijalni ležaj za povećanje sile stezanja uz istu veličinu ručke.

Strojevi i napraveZa upravljanje, stezanje i podešavanje u industrijskim sklopovima.

Inox i A4 izvedbeEH 24731 dostupan je u inox i A4 izvedbi za higijenske i korozivne uvjete.

Izvedbe i osnovne dimenzije

EH 24700 – palm grip ručice s aksijalnim ležajem

Materijal: ručka od termoplasta PA; unutarnji dio od nitriranog i bruniranog čelika; vijak od bruniranog čelika kvalitete 8.8.Aksijalni ležaj smanjuje trenje, omogućuje veću silu stezanja uz istu veličinu ručke i štiti obradak fiksnom naležnom površinom.

Izvedba s unutarnjim navojem

d1 [mm]	d2	l	d3	h1	h2	t1 min.	t2 max.	T max. [°C]	Šifra
40	M6	—	24	27	15,0	12,5	5,0	80	24700.0040
50	M8	—	25	34	22,5	14,0	4,2	80	24700.0050
63	M10	—	30	41	26,5	18,0	5,4	80	24700.0063
80	M12	—	35	54	34,0	26,5	6,6	80	24700.0080

Izvedba s vijkom

d1 [mm]	d2	l [mm]	d3	h1	h2	T max. [°C]	Šifra
40	M6	15	24	27	15,0	80	24700.0042
40	M6	25	24	27	15,0	80	24700.0044
50	M8	20	25	34	22,5	80	24700.0053
50	M8	35	25	34	22,5	80	24700.0056
63	M10	30	30	41	26,5	80	24700.0066
63	M10	40	30	41	26,5	80	24700.0068
80	M12	30	35	54	34,0	80	24700.0083
80	M12	50	35	54	34,0	80	24700.0087

EH 24730 – palm grip vijci DIN 6335, plastika

Ručka: termoset plastika PF 31 prema DIN 7708, crna približno RAL 9005. Vijak: pocinčani čelik ili inox A2.Posebne duljine te vijci od mesinga ili inoxa dostupni su na upit.

d1 [mm]	Navoj d2	l [mm]	Šifra – čelik	Šifra – inox
25	M5	10	24730.0051	24730.1051
25	M5	15	24730.0053	24730.1053
25	M5	20	24730.0056	24730.1056
25	M5	25	24730.0058	24730.1058
25	M5	30	24730.0059	24730.1059
32	M6	15	24730.0101	24730.1101
32	M6	20	24730.0104	24730.1104
32	M6	25	24730.0106	24730.1106
32	M6	30	24730.0107	24730.1107
32	M6	40	24730.0110	24730.1110
40	M8	20	24730.0152	24730.1152
40	M8	25	24730.0154	24730.1154
40	M8	30	24730.0155	24730.1155
40	M8	40	24730.0158	24730.1158
40	M8	50	24730.0160	24730.1160
50	M10	25	24730.0202	24730.1202
50	M10	30	24730.0203	24730.1203
50	M10	40	24730.0206	24730.1206
50	M10	50	24730.0208	24730.1208
50	M10	60	24730.0209	24730.1209
63	M12	30	24730.0251	24730.1251
63	M12	40	24730.0254	24730.1254
63	M12	50	24730.0256	24730.1256
63	M12	60	24730.0257	24730.1257
63	M12	80	24730.0260	24730.1260
80	M16	40	24730.0302	24730.1302
80	M16	50	24730.0304	24730.1304
80	M16	60	24730.0305	24730.1305
80	M16	80	24730.0308	24730.1308

EH 24731 – palm grip vijci, inox i inox A4

Izvedba je oblikovana bez rubova na kojima se zadržava nečistoća, pa je pogodna za primjene s povećanim higijenskim zahtjevima. A4 izvedba osigurava maksimalnu otpornost na koroziju.Standardna inox izvedba: mat pjeskarena inox ručka i vijak od inoxa 1.4305. A4 izvedba: polirana A4 ručka i A4 vijak.

d1 [mm]	Navoj d2	l [mm]	d3	h1	h2	Šifra – inox	Šifra – A4
40	M8	20	14	25	13	24731.0005	24731.0105
40	M8	25	14	25	13	24731.0010	24731.0110
40	M8	30	14	25	13	24731.0015	24731.0115
40	M8	40	14	25	13	24731.0020	24731.0120
50	M10	20	18	32	18	24731.0025	24731.0125
50	M10	25	18	32	18	24731.0030	24731.0130
50	M10	30	18	32	18	24731.0035	24731.0135
50	M10	45	18	32	18	24731.0040	24731.0140
50	M10	55	18	32	18	24731.0045	24731.0145
63	M12	30	20	40	23	24731.0050	24731.0150
63	M12	40	20	40	23	24731.0055	24731.0155
63	M12	50	20	40	23	24731.0060	24731.0160

Materijal i izvedbe

EH 24700: PA ručka, čelični unutarnji dio i vijak kvalitete 8.8.
EH 24730: PF 31 ručka; pocinčani čelik ili inox A2 vijak.
EH 24731: inox 1.4305 ili A4 izvedba za povećanu otpornost na koroziju.

Odabir

Odabrati promjer ručke, navoj i potrebnu duljinu vijka.
Za higijenske uvjete prednost dati EH 24731.
Za veći učinak ručnog stezanja koristiti EH 24700 s aksijalnim ležajem.

Trebate odabir odgovarajuće HALDER izvedbe?Pošaljite nam traženi navoj, duljinu, materijal i uvjete primjene.

ZATRAŽI PONUDU
