MHD

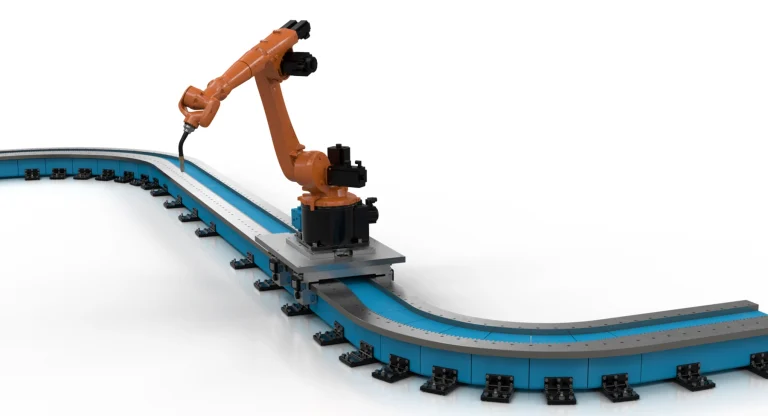

Heavy-duty track roller sustav za velike nosivosti, velike brzine i vrlo duge pogonjene osi.
Heavy-duty track roller sustav za velike nosivosti, velike brzine i vrlo duge pogonjene osi. Na ovoj stranici serija je prikazana kao tehnička obitelj: modeli, veličine i šifre navedeni su samo ondje gdje ih priloženi katalog izričito navodi. Za konačan odabir konkretne šifre potrebno je uskladiti hod, opterećenje, brzinu, točnost, orijentaciju ugradnje i uvjete okoline.
Opis, primjene i način odabira
Heavy-duty track roller sustav za velike nosivosti, velike brzine i vrlo duge pogonjene osi.
Primjena: Robotske osi, teška automatizacija i dugačke linearne staze s rack pogonom.
Za konačan odabir potrebno je provjeriti konkretnu veličinu/šifru u aktualnom proizvođačkom katalogu i uskladiti opterećenje, hod, brzinu, ciklus, točnost i uvjete okoline.
Modeli, veličine i šifre
| Oznaka / model | Dimenzijska / izvedbena informacija |
|---|---|
| Flat track | plain |
| R5 rack | MOD5 ravna letva |
| HR4 rack | MOD4, 30° spiralna letva |
Tehnički podaci
| Materijal | visokokvalitetni ugljični čelik |
| Staze | površinski kaljene i precizno brušene |
| Standardni segment | oko 1,46 m |
| Duljina | praktično neograničena spajanjem |
| Rack | MOD5 straight ili MOD4 30° helical |
Odabir i konfiguracija
- Spojeve registrirati na obrađenom naslonu
- Kod duljina >3 m preporučuje se bušenje po stvarnim pozicijama ili izvještaj proizvođača
Projektiranje i ugradnja
- Dimenzioniranje napraviti prema stvarnom opterećenju, hodu, brzini, ubrzanju, duty-cycleu i uvjetima okoline.
- Za nestandardne duljine, zaštitu, podmazivanje, prednaprezanje, motore, reduktore i adaptere provjeriti izvedivost za konkretnu šifru.
- Podaci na stranici su sažetak proizvođačkog kataloga; kod narudžbe vrijedi aktualna proizvođačka dokumentacija.
Kako definirati šifru / model
- prvi segment definira obitelj vodilice (HepcoMotion MHD)
- zatim se bira presjek / veličina profila
- definira se tip i broj klizača / valjaka
- zadaje se duljina vodilice odnosno hod / postotak izvlačenja
- na kraju se biraju materijal, zaštita, zaključavanje, prigušenje i druge opcije
