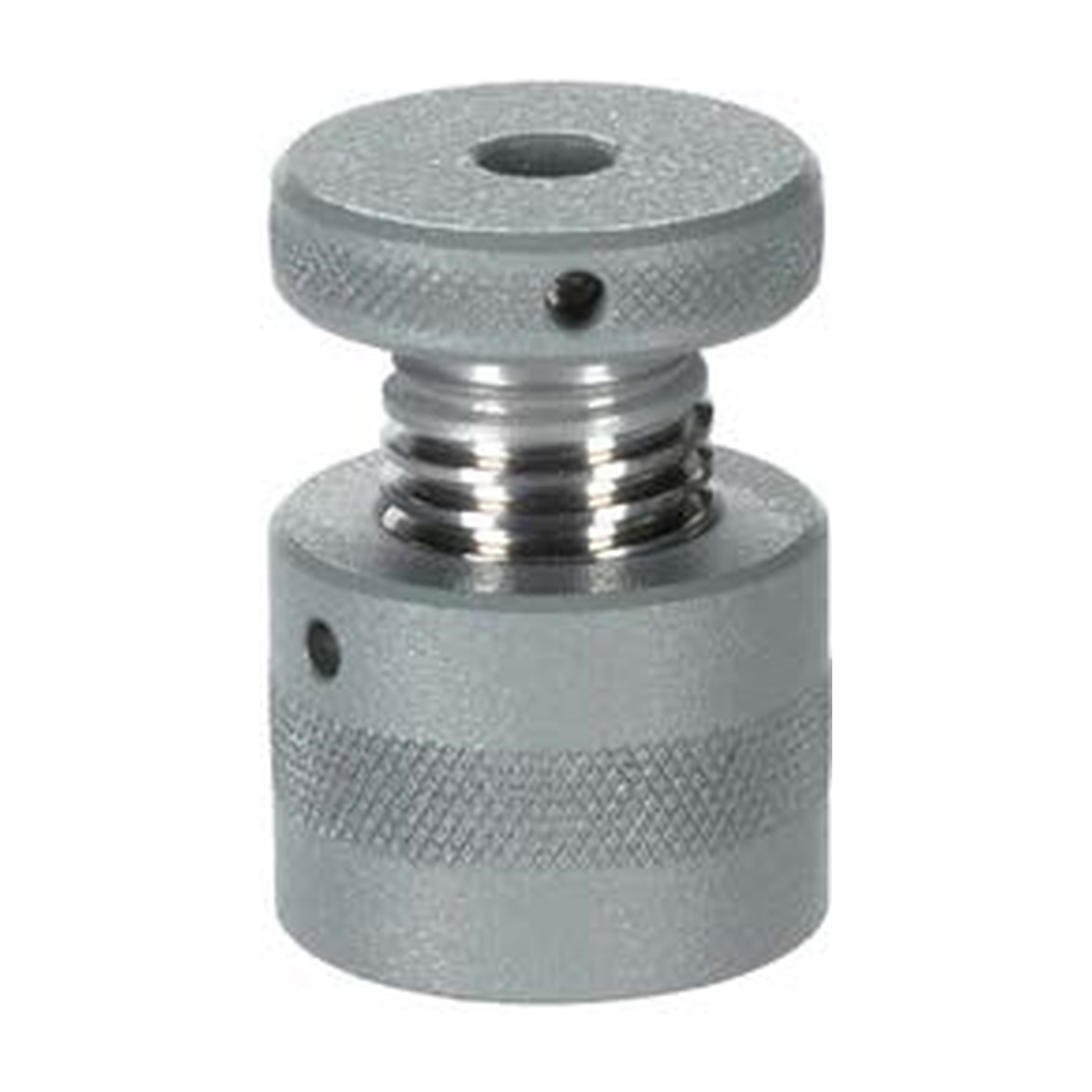

HALDER EH 23470

Vijčani podupirači

Vijčani podupirači sa samokočnim trapeznim navojem za oslanjanje obratka i podešavanje visine u steznim napravama.

Primjena

Strojne napravePozicioniranje, stezanje i oslanjanje obratka u proizvodnim napravama.

Obrada metalaPrimjena kod glodanja, bušenja, brušenja, zavarivanja i montaže.

Brza izmjenaKonstrukcija prilagođena ponovljivom radu i kratkom vremenu rukovanja.

Industrijska primjenaElementi za alatničarstvo, strojeve i serijsku proizvodnju.

Visina stezanjado 300 mm

Nosivost15 do 350 kN

NavojTr20x4 do Tr65x10

Kapicesamopodesiva, kuglasta i V-kapica

Podaci su preuzeti iz HALDER Standard Parts kataloga. Šifra je navedena uz pripadajuće dimenzije i izvedbu.

Screw jacks

Šifra	Visina max. [mm]	l1 min. [mm]	d1 [mm]	d2 [mm]	Trapezni navoj	Nosivost [kN]
23470.0005	50	38	31	31	Tr20x4	15
23470.0006	52	42	50	50	Tr30x4	60
23470.0007	70	50	50	50	Tr30x4	60
23470.0010	100	70	50	50	Tr30x4	60
23470.0014	140	100	69	69	Tr40x7	100
23470.0021	210	140	80	70	Tr50x8	170
23470.0030	300	190	100	80	Tr65x10	350

Materijal, konstrukcija i napomene

Kapice su od cementiranog i crnjenog čelika. Držači su crnjeni čelik, a tijelo vijčanog podupirača od čelika 1.0503 s zaštitnom obradom.

Trebate pomoć pri odabiru?Pošaljite šifru proizvoda i potrebne dimenzije, način ugradnje i uvjete rada.
