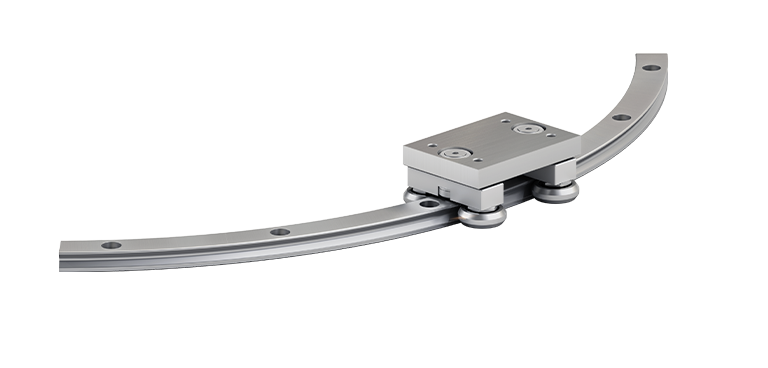

Curviline
Zakrivljene roller vodilice za kružne, segmentne i prilagođene putanje bez klasičnog okretnog stola.
Zakrivljene roller vodilice za kružne, segmentne i prilagođene putanje bez klasičnog okretnog stola. Na ovoj stranici serija je prikazana kao tehnička obitelj: modeli, veličine i šifre navedeni su samo ondje gdje ih priloženi katalog izričito navodi. Za konačan odabir konkretne šifre potrebno je uskladiti hod, opterećenje, brzinu, točnost, orijentaciju ugradnje i uvjete okoline.
Opis, primjene i način odabira
Zakrivljene roller vodilice za kružne, segmentne i prilagođene putanje bez klasičnog okretnog stola.
Primjena: Industrijska automatizacija, strojogradnja i primjene koje odgovaraju karakteristikama konkretne serije.
Za konačan odabir potrebno je provjeriti konkretnu veličinu/šifru u aktualnom proizvođačkom katalogu i uskladiti opterećenje, hod, brzinu, ciklus, točnost i uvjete okoline.
Modeli, veličine i šifre
| Oznaka / model | Dimenzijska / izvedbena informacija |
|---|---|
| CKR / CVR | glavne curved-guide obitelji |
| H / X | izvedbe ovisno o geometriji |
Tehnički podaci
| Putanja | zakrivljena / kružna |
| Vođenje | roller |
| Primjena | vrata, manipulacija, pakiranje, automatizacija |
Odabir i konfiguracija
- Radijus i geometriju definirati prema aplikaciji
- Provjeriti orijentaciju kolica i momentna opterećenja
Projektiranje i ugradnja
- Dimenzioniranje napraviti prema stvarnom opterećenju, hodu, brzini, ubrzanju, duty-cycleu i uvjetima okoline.
- Za nestandardne duljine, zaštitu, podmazivanje, prednaprezanje, motore, reduktore i adaptere provjeriti izvedivost za konkretnu šifru.
- Podaci na stranici su sažetak proizvođačkog kataloga; kod narudžbe vrijedi aktualna proizvođačka dokumentacija.
