HALDER EH 23185

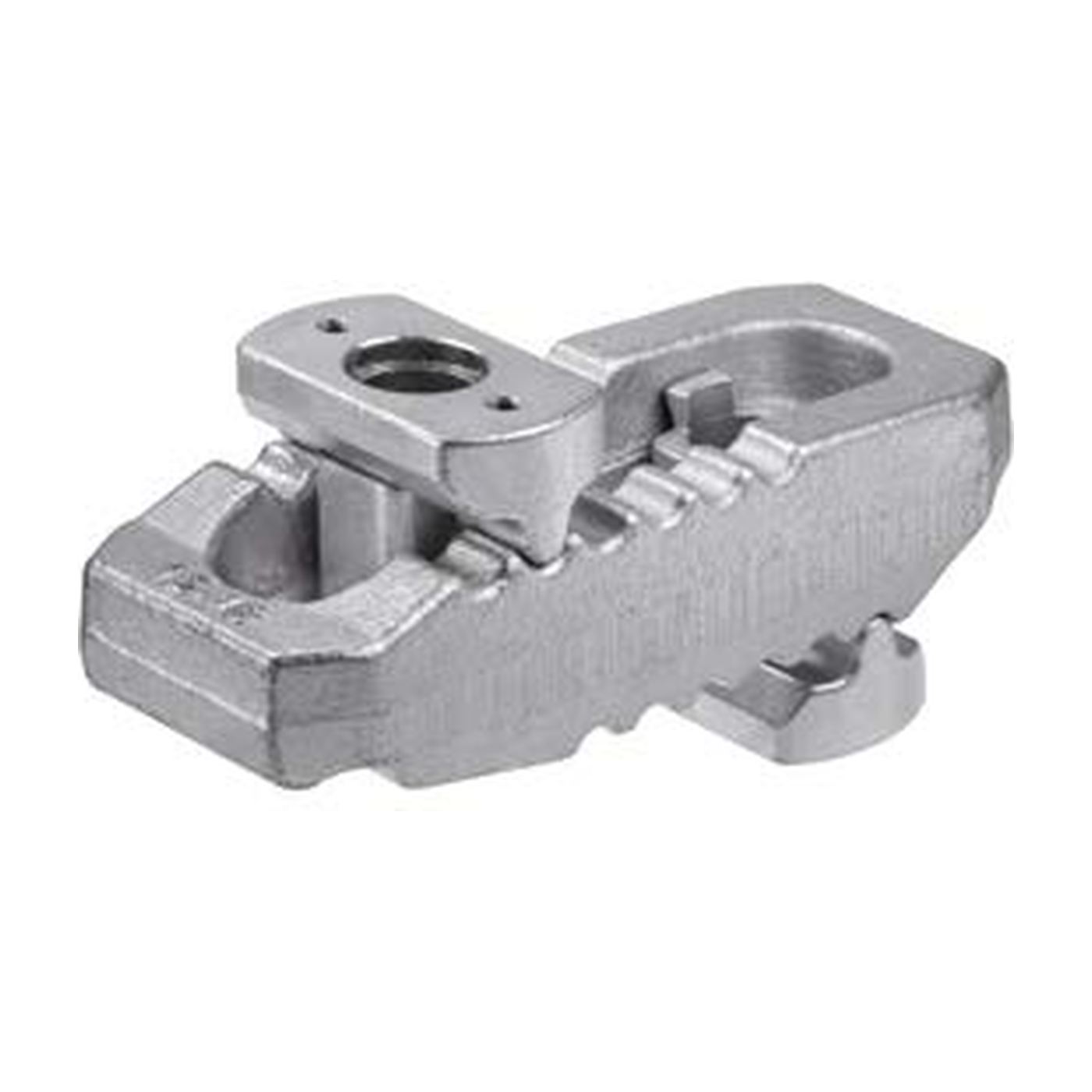

Prorezane stege s podesivim kontraelementom
Ravne prorezane stege s podesivim kontraelementom, dostupne kao osnovna izvedba te izvedbe s T-vijkom ili navojnim svornjakom.
Primjena
Strojne napravePozicioniranje, stezanje i oslanjanje obratka u proizvodnim napravama.
Obrada metalaPrimjena kod glodanja, bušenja, brušenja, zavarivanja i montaže.
Brza izmjenaKonstrukcija prilagođena ponovljivom radu i kratkom vremenu rukovanja.
Industrijska primjenaElementi za alatničarstvo, strojeve i serijsku proizvodnju.
Tehničke značajke
Nazivna veličina d113 do 25 mm
Stezna silado 75 kN
T-utor10 do 28 mm, ovisno o veličini
Izvedbeosnovna, T-vijak, svornjak
Izvedbe i osnovne dimenzije
Podaci su preuzeti iz HALDER Standard Parts kataloga. Šifra je navedena uz pripadajuće dimenzije i izvedbu.
Osnovna izvedba
| Šifra | d1 [mm] | h1 [mm] | h2 [mm] | l1 [mm] | s [mm] | T-utor [mm] | Sila max. [kN] |
|---|---|---|---|---|---|---|---|
| 23185.0013 | 13 | 0-55 | 18 | 115 | 11 | 10/12/14 | 30 |
| 23185.0017 | 17 | 0-70 | 20 | 150 | 12 | 12/14/16/18 | 40 |
| 23185.0021 | 21 | 0-80 | 30 | 187 | 14 | 16/18/20/22 | 60 |
| 23185.0025 | 25 | 0-100 | 31 | 235 | 17 | 20/22/24/28 | 75 |
| 23185.0026 | 25 | 0-100 | 35 | 285 | 17 | 20/22/24/28 | 75 |
Materijal i konstrukcija
Materijal, konstrukcija i napomene
Čelična stega za velika opterećenja. Podesivi kontraelement omogućuje prilagodbu visini obratka, a kataloške izvedbe uključuju dodatne načine pričvršćenja.
