MARTIN · Kompaktne i posebne

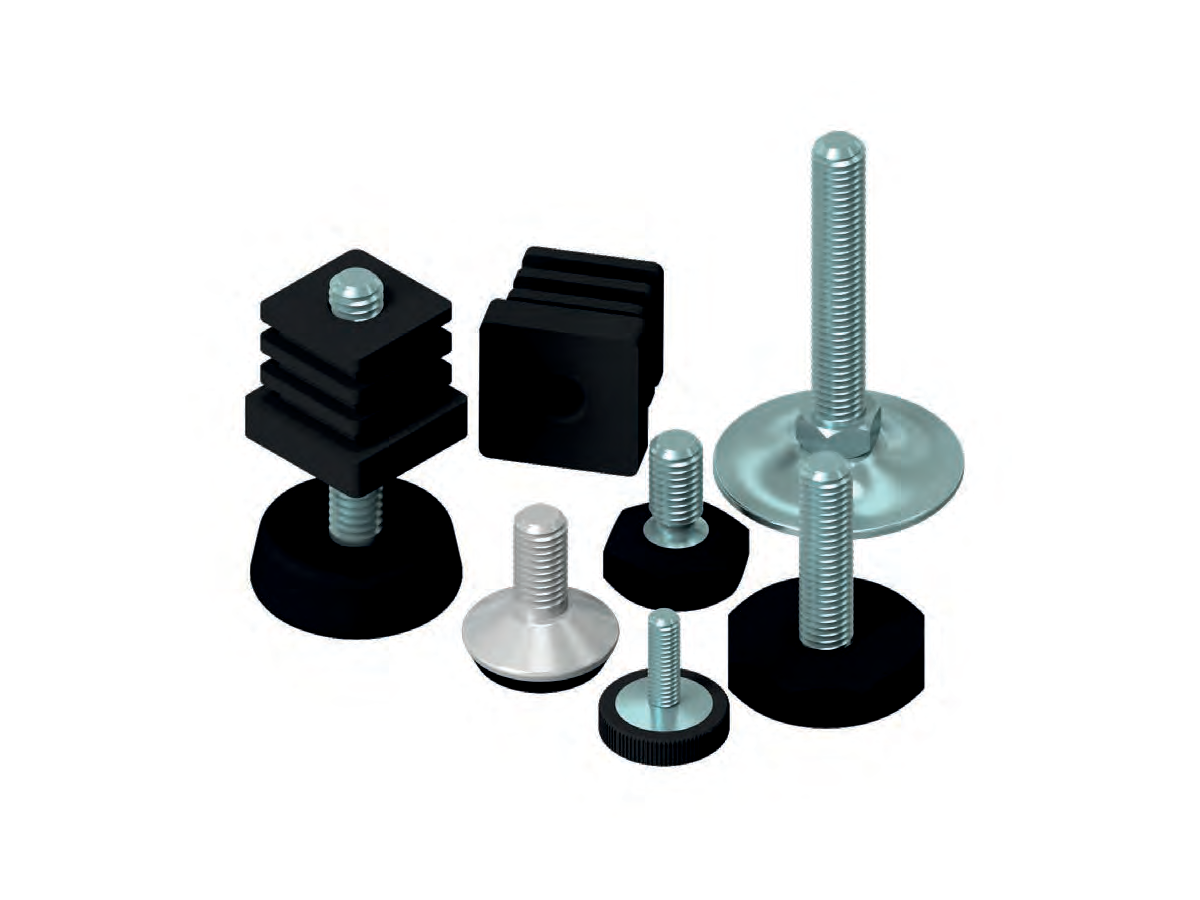

MARTIN Mini linija
Kompaktne i posebne stope za primjene s ograničenim prostorom, malom ugradbenom visinom ili posebnim zahtjevima opterećenja.
MARTINKompaktne i posebne
Primjena
Izvedbe i osnovne dimenzije
Šifra je prikazana u prvom stupcu. Dimenzijske oznake zadržane su prema tvorničkom crtežu. Kod narudžbe navedite potpunu katalošku oznaku.
BASE Ø 20/25/30/40/50, STELO FISSO
| Šifra | Dimenzija 1 | Dimenzija 2 | Dimenzija 3 | Dimenzija 4 | Dimenzija 5 | Dimenzija 6 | Dimenzija 7 |
|---|---|---|---|---|---|---|---|
| 30000 | M6x13 | 13 | Ø 20 | M6 | 7 | 20 | 1000 |
| 30010 | M8x20 | 20 | Ø 25 | M8 | 10 | 30 | 1500 |
| 30020 | M10x20 | 20 | Ø 25 | M10 | 10 | 30 | 1500 |
| 30030 | M8x20 | 20 | Ø 30 | M8 | 11,5 | 31,5 | 2000 |
| 30040 | M10x20 | 20 | Ø 30 | M10 | 11,5 | 31,5 | 2000 |
| 30050 | M8x25 | 25 | Ø 40 | M8 | 13,5 | 38,5 | 2800 |
| 30060 | M10x25 | 25 | Ø 40 | M10 | 13,5 | 38,5 | 2800 |
| 30070 | M10x30 | 30 | Ø 50 | M10 | 15,5 | 45,5 | 3800 |
| 30080 | M12x35 | 30 | Ø 50 | M12 | 15,5 | 50,5 | 3800 |
BASE Ø 30/40/50/60, STELO FISSO
| Šifra | Dimenzija 1 | Dimenzija 2 | Dimenzija 3 | Dimenzija 4 | Dimenzija 5 | Dimenzija 6 | Dimenzija 7 |
|---|---|---|---|---|---|---|---|
| 30100 | M8x20 | 20 | Ø 30 | M8 | 11,5 | 31,5 | 2000 |
| 30110 | M10x20 | 20 | Ø 30 | M10 | 11,5 | 31,5 | 2000 |
| 30120 | M8x25 | 25 | Ø 40 | M8 | 14,5 | 39,5 | 2500 |
| 30130 | M10x25 | 25 | Ø 40 | M10 | 14,5 | 39,5 | 2500 |
| 30140 | M10x35 | 35 | Ø 50 | M10 | 17 | 52 | 3500 |
| 30150 | M12x35 | 35 | Ø 50 | M12 | 17 | 52 | 3500 |
| 30160 | M12x35 | 35 | Ø 60 | M12 | 17 | 52 | 4000 |
BASE Ø 40, STELO FISSO
| Šifra | Dimenzija 1 | Dimenzija 2 | Dimenzija 3 | Dimenzija 4 | Dimenzija 5 | Dimenzija 6 | Dimenzija 7 |
|---|---|---|---|---|---|---|---|
| 7040-8X25F | Stelo zincato M8x25 | 25 | Ø 40 | M8 | 16 | 41 | 1800 |
| 7040-10X25F | Stelo zincato M10x25 | 25 | Ø 40 | M10 | 16 | 41 | 2250 |
| 7040-12X25F | Stelo zincato M12x25 | 25 | Ø 40 | M12 | 16 | 41 | 3150 |
| 7040-8X25I | Stelo inox M8x25 | 25 | Ø 40 | M8 | 16 | 41 | 1800 |
| 7040-10X25I | Stelo inox M10x25 | 25 | Ø 40 | M10 | 16 | 41 | 2250 |
| 7040-12X25I | Stelo inox M12x25 | 25 | Ø 40 | M12 | 16 | 41 | 3150 |
BASE Ø 30/35, STELO FISSO
| Šifra | Dimenzija 1 | Dimenzija 2 | Dimenzija 3 | Dimenzija 4 | Dimenzija 5 | Dimenzija 6 | Dimenzija 7 |
|---|---|---|---|---|---|---|---|
| 7030-6X18F | M6x18 | 10 | Ø 30 | M6 | 18 | 28 | 1000 |
| 7030-6X38F | M6x38 | 10 | Ø 30 | M6 | 38 | 48 | 1000 |
| 7030-8X18F | M8x18 | 10 | Ø 30 | M8 | 18 | 28 | 1200 |
| 7030-8X38F | M8x38 | 10 | Ø 30 | M8 | 38 | 48 | 1200 |
| 7030-10X28F | M10x28 | 10 | Ø 30 | M10 | 28 | 38 | 1400 |
| 7030-10X38F | M10x38 | 10 | Ø 30 | M10 | 38 | 48 | 1400 |
| 7030-12X28F | M12x28 | 10 | Ø 30 | M12 | 28 | 38 | 1500 |
| 7035-8X18F | M8x18 | 12 | Ø 35 | M8 | 18 | 30 | 1200 |
| 7035-8X38F | M8x38 | 12 | Ø 35 | M8 | 38 | 50 | 1200 |
| 7035-10X18F | M10x18 | 12 | Ø 35 | M10 | 18 | 30 | 1400 |
| 7035-10X38F | M10x38 | 12 | Ø 35 | M10 | 38 | 50 | 1400 |
| 7035-12X18F | M12x18 | 12 | Ø 35 | M12 | 18 | 30 | 1500 |
| 7035-12X38F | M12x38 | 12 | Ø 35 | M12 | 38 | 50 | 1500 |
BASE OTTAGONALE Ø 38, STELO FISSO
| Šifra | Dimenzija 1 | Dimenzija 2 | Dimenzija 3 | Dimenzija 4 | Dimenzija 5 | Dimenzija 6 | Dimenzija 7 |
|---|---|---|---|---|---|---|---|
| 7035O-8X18F | Stelo zincato M8x18 | 20 | Ø 38 | M8 | 9 | 29 | 1800 |
| 7035O-8X38F | Stelo zincato M8x38 | 40 | Ø 38 | M8 | 9 | 49 | 2250 |
| 7035O-10X18F | Stelo zincato M10x18 | 20 | Ø 38 | M10 | 9 | 29 | 3150 |
| 7035O-10X38F | Stelo zincato M10x38 | 40 | Ø 38 | M10 | 9 | 49 | 3150 |
BASE ESAGONALE, STELO FISSO
| Šifra | Dimenzija 1 | Dimenzija 2 | Dimenzija 3 | Dimenzija 4 | Dimenzija 5 | Dimenzija 6 | Dimenzija 7 |
|---|---|---|---|---|---|---|---|
| 7035E-10X30F/EG | stelo zincato M10x30 | 30 | ES 31 | M10 | 10 | 40 | 3150 |
ANTISCIVOLO Ø25 H17
| Šifra | Dimenzija 1 | Dimenzija 2 | Dimenzija 3 | Dimenzija 4 | Dimenzija 5 | Dimenzija 6 | Dimenzija 7 | Dimenzija 8 |
|---|---|---|---|---|---|---|---|---|
| D1 | D2 | H1 | H2 | H3 | F1 | F2 | ||
| 7025H17 | Piede in gomma Ø25 H17 | Ø25 | Ø17,5 | 16,9 | 15,4 | 9,4 | 5,2 | 10,58 |
BASE Ø 30, STELO FISSO
| Šifra | Dimenzija 1 | Dimenzija 2 | Dimenzija 3 | Dimenzija 4 | Dimenzija 5 | Dimenzija 6 | Dimenzija 7 |
|---|---|---|---|---|---|---|---|
| 30200 | M10x20 | 20 | Ø 30 | M10 | 15 | 35 | 800 |
BASE Ø 46/50, STELO SNODATO
| Šifra | Dimenzija 1 | Dimenzija 2 | Dimenzija 3 | Dimenzija 4 | Dimenzija 5 | Dimenzija 6 | Dimenzija 7 | Dimenzija 8 |
|---|---|---|---|---|---|---|---|---|
| 31200 | M10x40 | 40 | Ø 46 | M10 | 13,5 | 53,5 | 7 | 5500 |
| 31210 | M10x60 | 60 | Ø 46 | M10 | 13,5 | 73,5 | 7 | 5500 |
Izvedba prema tvorničkom crtežu
| Šifra | Dimenzija 1 | Dimenzija 2 | Dimenzija 3 | Dimenzija 4 | Dimenzija 5 | Dimenzija 6 | Dimenzija 7 | Dimenzija 8 |
|---|---|---|---|---|---|---|---|---|
| 31250 | M8x50 | 50 | Ø50 | M8 | 11,5 | 61,5 | 6 | 5000 |
BASE ZIGRINATA Ø 20/25/28/32/35, STELO FISSO
| Šifra | Dimenzija 1 | Dimenzija 2 | Dimenzija 3 | Dimenzija 4 | Dimenzija 5 | Dimenzija 6 | Dimenzija 7 |
|---|---|---|---|---|---|---|---|
| 30400 | M6x17 | 17 | Ø 25 | M6 | 7 | 24 | 1500 |
| 30410 | M8x25 | 25 | Ø 25 | M8 | 7 | 32 | 1500 |
| 30420 | M10x35 | 35 | Ø 25 | M10 | 7 | 42 | 1500 |
| 30430 | M8x25 | 25 | Ø 35 | M8 | 9 | 34 | 2500 |
| 30440 | M10x25 | 25 | Ø 35 | M10 | 9 | 34 | 2500 |
| 30450 | M10x30 | 30 | Ø 35 | M10 | 9 | 39 | 2500 |
| 30460 | M10x35 | 35 | Ø 35 | M10 | 9 | 44 | 2500 |
| 30470 | M10x40 | 40 | Ø 35 | M10 | 9 | 49 | 2500 |
| 30300 | M6x20 | 20 | Ø 20 | M6 | 6,5 | 26,5 | 1500 |
| 30310 | M8x22 | 22 | Ø 28 | M8 | 8 | 30 | 2000 |
| 30320 | M10x25 | 25 | Ø 32 | M10 | 9,5 | 34,5 | 2500 |
Izvedba prema tvorničkom crtežu
| Šifra | Dimenzija 1 | Dimenzija 2 | Dimenzija 3 | Dimenzija 4 | Dimenzija 5 | Dimenzija 6 | Dimenzija 7 |
|---|---|---|---|---|---|---|---|
| 30300 | M6x20 | 20 | Ø 20 | M6 | 6,5 | 26,5 | 1500 |
| 30310 | M8x22 | 22 | Ø 28 | M8 | 8 | 30 | 2000 |
| 30320 | M10x25 | 25 | Ø 32 | M10 | 9,5 | 34,5 | 2500 |
BASE Ø 40, STELO FISSO
| Šifra | Dimenzija 1 | Dimenzija 2 | Dimenzija 3 | Dimenzija 4 | Dimenzija 5 | Dimenzija 6 | Dimenzija 7 |
|---|---|---|---|---|---|---|---|
| 30500 | M8x20 | 20 | Ø 40 | M8 | 10 | 30 | 3000 |
| 30510 | M10x20 | 20 | Ø 40 | M10 | 10 | 30 | 3000 |
BASE ESAGONALE Ø 25, STELO FISSO
| Šifra | Dimenzija 1 | Dimenzija 2 | Dimenzija 3 | Dimenzija 4 | Dimenzija 5 | Dimenzija 6 | Dimenzija 7 |
|---|---|---|---|---|---|---|---|
| 30600 | M8x25 | 25 | Ø 25 | M8 | 8 | 33 | 2500 |
| 30610 | M8x35 | 35 | Ø 25 | M8 | 8 | 43 | 2500 |
| 30620 | M10x25 | 25 | Ø 25 | M10 | 8 | 33 | 2500 |
| 30630 | M10x35 | 35 | Ø 25 | M10 | 8 | 43 | 2500 |
BASE CON ESAGONO Ø 38, STELO FISSO
| Šifra | Dimenzija 1 | Dimenzija 2 | Dimenzija 3 | Dimenzija 4 | Dimenzija 5 | Dimenzija 6 | Dimenzija 7 |
|---|---|---|---|---|---|---|---|
| 30700 | M8x25 | 25 | Ø 38 | M8 | 15 | 40 | 2500 |
BASE Ø 40 CON ALLOGGIO PER VITE CON TESTA ESAGONALE
| Šifra | Dimenzija 1 | Dimenzija 2 | Dimenzija 3 | Dimenzija 4 | Dimenzija 5 |
|---|---|---|---|---|---|
| 30800 | Esagono Vite 17 | Ø 40 | M10 | 20 | 3000 |
BASE Ø 40/50, STELO SNODATO
| Šifra | Dimenzija 1 | Dimenzija 2 | Dimenzija 3 | Dimenzija 4 | Dimenzija 5 | Dimenzija 6 | Dimenzija 7 | Dimenzija 8 |
|---|---|---|---|---|---|---|---|---|
| 30900 | M10x40 cromato | 40 | Ø 40 | M10 | 18 | 58 | 11,5 | 3500 |
| 30910 | M10x40 cromato | 40 | Ø 40 | M10 | 18 | 58 | 11,5 | 3500 |
| 30920 | M10x60 cromato | 60 | Ø 40 | M10 | 18 | 78 | 11,5 | 3500 |
| 30930 | M10x60 cromato | 60 | Ø 40 | M10 | 18 | 78 | 11,5 | 3500 |
| 30940 | M10x40 cromato | 40 | Ø 50 | M10 | 20 | 60 | 13,5 | 4500 |
| 30950 | M10x40 cromato | 40 | Ø 50 | M10 | 20 | 60 | 13,5 | 4500 |
| 30960 | M10x60 cromato | 60 | Ø 50 | M10 | 20 | 80 | 13,5 | 4500 |
| 30970 | M10x60 cromato | 60 | Ø 50 | M10 | 20 | 80 | 13,5 | 4500 |
Izvedba prema tvorničkom crtežu
| Šifra | Dimenzija 1 | Dimenzija 2 | Dimenzija 3 | Dimenzija 4 | Dimenzija 5 | Dimenzija 6 | Dimenzija 7 | Dimenzija 8 |
|---|---|---|---|---|---|---|---|---|
| 31000 | M10x10 | 10 | Ø 26 | M10 | 16,5 | 26,5 | 11,5 | 1500 |
| 31010 | M10x20 | 20 | Ø 26 | M10 | 16,5 | 36,5 | 11,5 | 1500 |
| 31020 | M10x30 | 30 | Ø 26 | M10 | 16,5 | 46,5 | 11,5 | 1500 |
| 31100 | M8x30 | 30 | Ø 38 | M8 | 14 | 44 | 10 | 3000 |
Izvedba prema tvorničkom crtežu
| Šifra | Dimenzija 1 | Dimenzija 2 | Dimenzija 3 | Dimenzija 4 | Dimenzija 5 | Dimenzija 6 | Dimenzija 7 | Dimenzija 8 |
|---|---|---|---|---|---|---|---|---|
| 31100 | M8x30 | 30 | Ø 38 | M8 | 14 | 44 | 10 | 3000 |
TONDO
| Šifra | Dimenzija 1 | Dimenzija 2 | Dimenzija 3 | Dimenzija 4 |
|---|---|---|---|---|
| 34200 | Tondo Ø20 | 20 | 4 | 9,5 |
| 34202 | Tondo Ø22 | 22 | 4 | 10 |
| 34204 | Tondo Ø25 | 25 | 4 | 13 |
| 34206 | Tondo Ø28 | 28 | 5 | 15 |
| 34208 | Tondo Ø30 | 30 | 5 | 17 |
| 34210 | Tondo Ø32 | 32 | 5 | 16 |
| 34212 | Tondo Ø35 | 35 | 5 | 17 |
| 34214 | Tondo Ø40 | 40 | 5 | 17 |
| 34216 | Tondo Ø45 | 45 | 5 | 17 |
| 34218 | Tondo Ø50 | 50 | 5 | 17 |
| 34220 | Tondo Ø60 | 60 | 5 | 17 |
BASE Ø 80, STELO ARTICOLATO 30°
| Šifra | Dimenzija 1 | Dimenzija 2 | Dimenzija 3 | Dimenzija 4 | Dimenzija 5 | Dimenzija 6 | Dimenzija 7 | Dimenzija 8 |
|---|---|---|---|---|---|---|---|---|
| 31400 | 80 | 50 | 47 | 20 | 65 | 48 | 17 | 1000 |
QUADRO E TONDO CON FILETTO M10
| Šifra | Dimenzija 1 | Dimenzija 2 | Dimenzija 3 | Dimenzija 4 | Dimenzija 5 |
|---|---|---|---|---|---|
| 32103 | Quadro 20x20 M10 | 20x20 | 5 | 18 | M10 |
| 32104 | Quadro 22x22 M10 | 22x22 | 5 | 18 | M10 |
| 32105 | Quadro 25x25 M10 | 25x25 | 5 | 19 | M10 |
| 32106 | Quadro 30x30 M10 | 30x30 | 6 | 20 | M10 |
| 32107 | Quadro 35x35 M10 | 35x35 | 6 | 21 | M10 |
| 32108 | Quadro 40x40 M10 | 40x40 | 6 | 22 | M10 |
| 32109 | Quadro 50x50 M10 | 50x50 | 7 | 30 | M10 |
| 32000 | Ø 18 M10 | 18 | 6 | 18 | M10 |
| 32001 | Ø 20 M10 | 20 | 6 | 18 | M10 |
| 32002 | Ø 22 M10 | 22 | 6 | 19 | M10 |
| 32003 | Ø 25 M10 | 25 | 6 | 19 | M10 |
| 32004 | Ø 28 M10 | 28 | 6 | 19 | M10 |
| 32006 | Ø 30 M10 | 30 | 6 | 19 | M10 |
| 32007 | Ø 32 M10 | 32 | 6 | 19 | M10 |
| 32008 | Ø 35 M10 | 35 | 6 | 20 | M10 |
| 32009 | Ø 40 M10 | 40 | 6 | 20 | M10 |
| 32010 | Ø 45 M10 | 45 | 6 | 21 | M10 |
| 32011 | Ø 50 M10 | 50 | 6 | 21 | M10 |
Izvedba prema tvorničkom crtežu
| Šifra | Dimenzija 1 | Dimenzija 2 | Dimenzija 3 | Dimenzija 4 | Dimenzija 5 |
|---|---|---|---|---|---|
| 32000 | Ø 18 M10 | 18 | 6 | 18 | M10 |
| 32001 | Ø 20 M10 | 20 | 6 | 18 | M10 |
| 32002 | Ø 22 M10 | 22 | 6 | 19 | M10 |
| 32003 | Ø 25 M10 | 25 | 6 | 19 | M10 |
| 32004 | Ø 28 M10 | 28 | 6 | 19 | M10 |
| 32006 | Ø 30 M10 | 30 | 6 | 19 | M10 |
| 32007 | Ø 32 M10 | 32 | 6 | 19 | M10 |
| 32008 | Ø 35 M10 | 35 | 6 | 20 | M10 |
| 32009 | Ø 40 M10 | 40 | 6 | 20 | M10 |
| 32010 | Ø 45 M10 | 45 | 6 | 21 | M10 |
| 32011 | Ø 50 M10 | 50 | 6 | 21 | M10 |
QUADRO
| Šifra | Dimenzija 1 | Dimenzija 2 | Dimenzija 3 | Dimenzija 4 |
|---|---|---|---|---|
| 33100 | Quadro 25x25 | 25x25 | 6 | 20 |
| 33101 | Quadro 30x30 | 30x30 | 6 | 21 |
| 33103 | Quadro 35x35 | 35x35 | 6 | 21 |
| 33105 | Quadro 40x40 | 40x40 | 6 | 21 |
| 33107 | Quadro 50x50 | 50x50 | 6 | 21 |
| 34100 | Quadro 25x25 | 25x25 | 5 | 20 |
| 34101 | Quadro 30x30 | 30x30 | 5 | 21 |
| 34103 | Quadro 35x35 | 35x35 | 4 | 21 |
| 34105 | Quadro 40x40 | 40x40 | 4 | 21 |
| 34107 | Quadro 50x50 | 50x50 | 5 | 21 |
Izvedba prema tvorničkom crtežu
| Šifra | Dimenzija 1 | Dimenzija 2 | Dimenzija 3 | Dimenzija 4 |
|---|---|---|---|---|
| 34100 | Quadro 25x25 | 25x25 | 5 | 20 |
| 34101 | Quadro 30x30 | 30x30 | 5 | 21 |
| 34103 | Quadro 35x35 | 35x35 | 4 | 21 |
| 34105 | Quadro 40x40 | 40x40 | 4 | 21 |
| 34107 | Quadro 50x50 | 50x50 | 5 | 21 |
Materijal i konstrukcija
Materijal, konstrukcija i osnovne napomene
Kompaktne i posebne stope za primjene s ograničenim prostorom, malom ugradbenom visinom ili posebnim zahtjevima opterećenja. Točne materijalne izvedbe, tolerancije, sile/opterećenja i napomene za ugradnju određuju se prema prikazanoj serijskoj oznaci i pripadajućem PDF katalogu.
Povezani proizvodi
Trebate pomoć pri odabiru?Pošaljite šifru proizvoda ili potrebne dimenzije, način ugradnje, opterećenje i uvjete rada.
