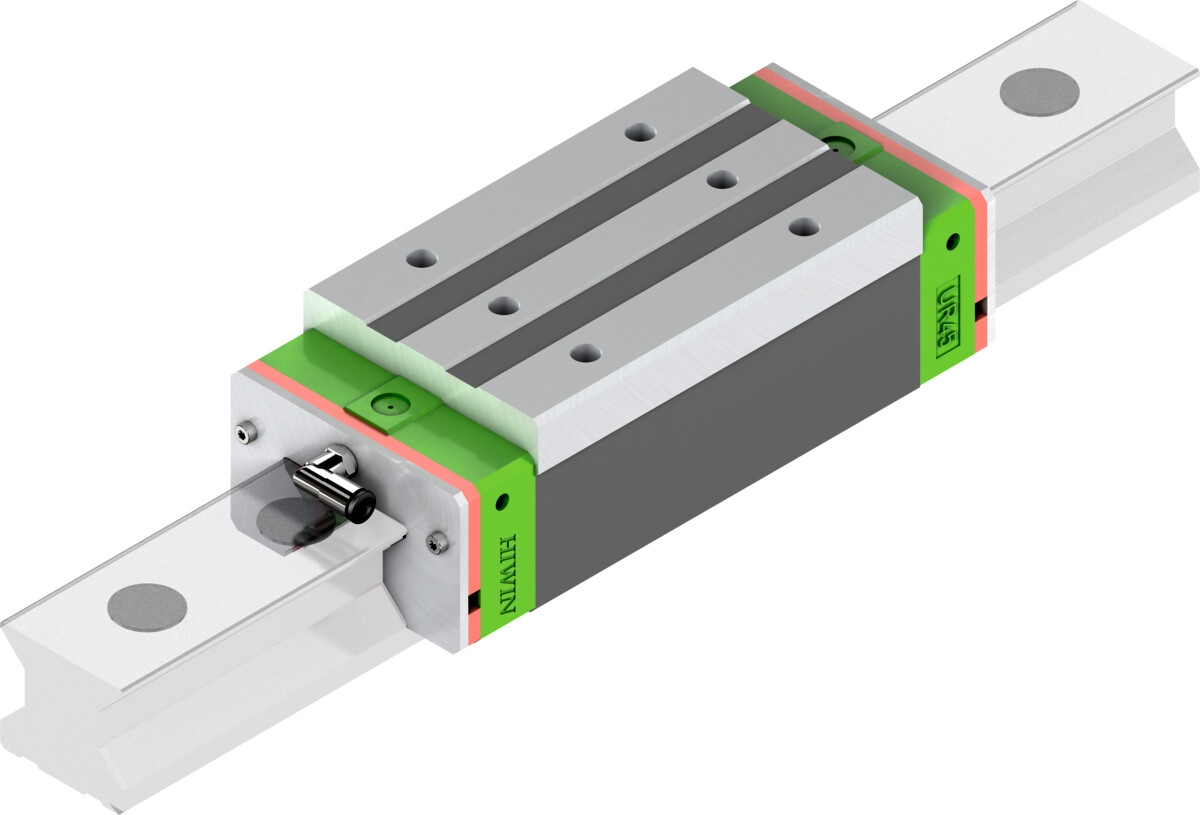

HIWIN · PROFILNE VALJKASTE VODILICE
UR
Nova heavy-load valjkasta vodilica za maksimalnu nosivost
HIWIN UR je nova generacija heavy-load valjkastih vodilica i nadogradnja RG serije. Optimizirana geometrija valjaka povećava nosivost i vijek trajanja, a patentirana 360° distribucija maziva poboljšava pouzdanost u zahtjevnim uvjetima.
Heavy-load roller35 · 45 · 55+34% statička nosivost+19% dinamička+70% vijek
Primjena
Alatni strojevi
Automatizirane linije
Heavy-load handling
Precizno vođenje velikih dijelovaKonstrukcija i izvedbe
Tehničke karakteristike
KonstrukcijaHeavy-load profilna valjkasta vodilica
Veličine35, 45, 55
Tipovi blokovaURH · URL · URW
TračnicaURR_R
PodmazivanjePatentirana 360° distribucija
PrednostDo 70% dulji vijek prema HIWIN-u
Izvedbe serije
URH
Kvadratni heavy-load blok.
URL
Niska/produžena izvedba.
URW
Prirubnički heavy-load blok.
URR_R
Profilna tračnica.
Tehnički podaci
URH – dimenzije i nosivosti
| Model | H [mm] | W [mm] | L [mm] | Cdyn [N] | C0 [N] | Masa [kg] |
|---|---|---|---|---|---|---|
| URH35CA | 55 | 70 | 124.0 | 61,200 | 127,500 | 1.60 |
| URH35HA | 55 | 70 | 151.5 | 75,400 | 172,100 | 2.09 |
| URH45CA | 70 | 86 | 153.4 | 110,400 | 239,600 | 3.21 |
| URH45HA | 70 | 86 | 187.0 | 134,800 | 309,500 | 4.15 |
| URH55CA | 80 | 100 | 174.7 | 144,000 | 336,000 | 4.61 |
| URH55HA | 80 | 100 | 224.5 | 185,500 | 467,600 | 6.37 |
URL – dimenzije i nosivosti
| Model | H [mm] | W [mm] | L [mm] | Cdyn [N] | C0 [N] | Masa [kg] |
|---|---|---|---|---|---|---|
| URL35CA | 48 | 70 | 124.0 | 61,200 | 127,500 | 1.29 |
| URL35HA | 48 | 70 | 151.5 | 75,400 | 172,100 | 1.67 |
| URL45CA | 60 | 86 | 153.4 | 110,400 | 239,600 | 2.52 |
| URL45HA | 60 | 86 | 187.0 | 134,800 | 309,500 | 3.24 |
| URL55CA | 70 | 100 | 174.7 | 144,000 | 336,000 | 3.67 |
| URL55HA | 70 | 100 | 224.5 | 185,500 | 467,600 | 5.01 |
URW – dimenzije i nosivosti
| Model | H [mm] | W [mm] | L [mm] | Cdyn [N] | C0 [N] | Masa [kg] |
|---|---|---|---|---|---|---|
| URW35CC | 48 | 100 | 124.0 | 61,200 | 127,500 | 1.80 |
| URW35HC | 48 | 100 | 151.5 | 75,400 | 172,100 | 2.43 |
| URW45CC | 60 | 120 | 153.4 | 110,400 | 239,600 | 3.47 |
| URW45HC | 60 | 120 | 187.0 | 134,800 | 309,500 | 4.58 |
| URW55CC | 70 | 140 | 174.7 | 144,000 | 336,000 | 5.16 |
| URW55HC | 70 | 140 | 224.5 | 185,500 | 467,600 | 7.31 |
URR profilne tračnice
| Model | WR [mm] | HR [mm] | P [mm] | Lmax [mm] | Lmin [mm] |
|---|---|---|---|---|---|
| URR35R | 34 | 32.5 | 40 | 3,920 | 58 |
| URR45R | 45 | 40 | 52.5 | 3,937.5 | 76.5 |
| URR55R | 53 | 46 | 60 | 3,900 | 88 |
| URR35T | 34 | 32.5 | 40 | 3,920 | 58 |
| URR45T | 45 | 40 | 52.5 | 3,937.5 | 76.5 |
| URR55T | 53 | 46 | 60 | 3,900 | 88 |
UR podaci preuzeti su iz aktualnog HIWIN online kataloga; UR nije sadržan u starijem priloženom PDF katalogu.
Prednaprezanje
Z0BlagoPrema konfiguracijiTočnu vrijednost potvrditi prema aktualnoj UR dokumentaciji.
ZASrednjePrema konfiguracijiTočnu vrijednost potvrditi prema aktualnoj UR dokumentaciji.
ZBVisokoPrema konfiguracijiTočnu vrijednost potvrditi prema aktualnoj UR dokumentaciji.
Opcije, zaštita i podmazivanje
360° lubricationoptimizirana distribucija maziva u svim položajima
Sealing systemsbrtve za onečišćene industrijske uvjete
Measuring systemsintegrirani mjerni sustavi u ponudi
CADCAD podaci kroz HIWIN konfigurator
Dostupnost pojedine opcije ovisi o veličini i izvedbi. Konačnu konfiguraciju potvrditi prema HIWIN dokumentaciji.
Trebate pomoć pri odabiru UR?
Pošaljite dimenzije, opterećenje, hod i uvjete rada – pomoći ćemo definirati blok, tračnicu i prednaprezanje.
