HALDER · Stezni elementi

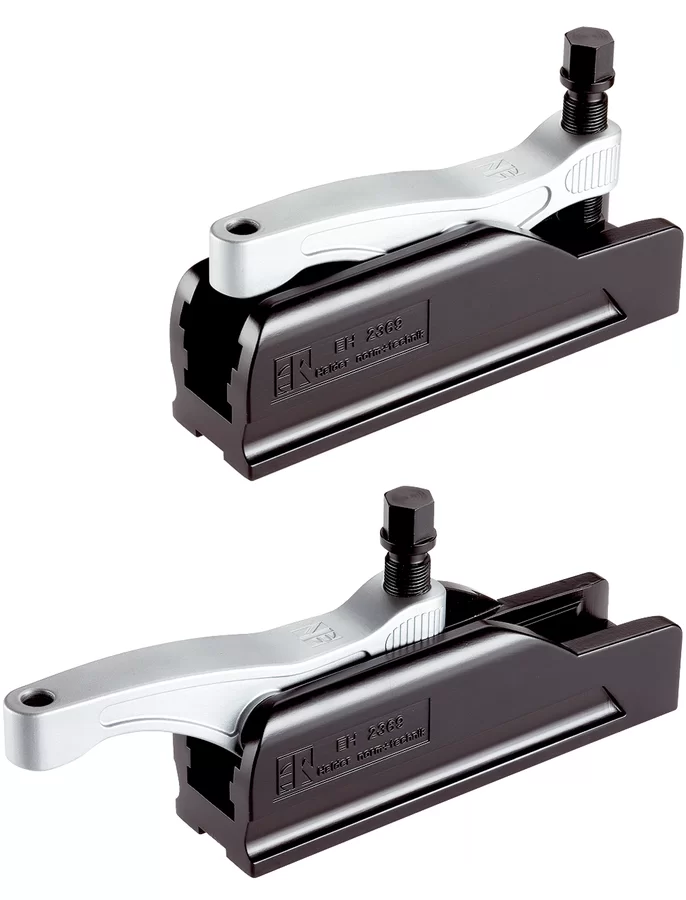

HALDER EH 23690 / EH 23700
Strojni stezni elementi za prijenos definirane sile na obradak ili komponentu naprave. Geometrija, hod, kontaktna površina i sila stezanja moraju odgovarati konstrukciji naprave.
HALDERStezni elementi
Primjena
Tehničke značajke
Materijal i obradaEH 23690: tijelo od toplinski obrađenog čelika s crnim premazomEH 23690: tijelo od toplinski obrađenog čelika s crnim premazom; zatezna poluga poboljšana i srebrno prevučena. EH 23700: tijelo od crnjenog čelika, habajući dijelovi toplinski obrađeni, vučna šipka od specijalnog čelika.
Sila i momentEH 23690: maks. sila stezanja 15 ili 25 kNEH 23690: maks. sila stezanja 15 ili 25 kN; maks. moment pritezanja 45 ili 75 Nm, ovisno o veličini.
Tvorničke dimenzijeDimenzijske oznake i vrijednosti prikazane su prema HALDER katalogu za konkretnu seriju.
Odabir izvedbeZa narudžbu koristite punu katalošku šifru iz tablice i provjerite odgovarajuću veličinu izvedbe.
Izvedbe i osnovne dimenzije
Šifra je prikazana u prvom stupcu. Dimenzijske oznake zadržane su prema tvorničkom crtežu. Kod narudžbe navedite potpunu katalošku oznaku.
Kataloška izvedba 1
| Šifra | Dimenzije | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 23700.0012 | 25 | 25 | 65 | 35 | 110 | 20 | M12 | 48 – 78 | 112 | 12.5 | 40 | 10 | 870 |
| 23700.0016 | 30 | 30 | 78 | 40 | 142 | 30 | M16 | 60 – 96 | 145 | 14.0 | 50 | 13 | 1703 |
Kataloška izvedba 2
| Šifra | Dimenzije | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 23700.0022 | 12.5 | 110 | 20 | 35 | M12 | M10 | 21.5 | 11.5 | 82 | 370 |
| 23700.0026 | 17.0 | 142 | 30 | 40 | M16 | M12 | 28.0 | 15.0 | 107 | 781 |
Kataloška izvedba 3
| Šifra | Dimenzije | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 23700.0042 | 156 | 20 | 35.0 | M12 | 30 | 20 | 106 | 12 | 18 | 601 |
| 23700.0046 | 196 | 30 | 45.5 | M16 | 35 | 22 | 136 | 16 | 24 | 1430 |
Kataloška izvedba 4
| Šifra | Dimenzije | ||||||
|---|---|---|---|---|---|---|---|
| 23700.0121 | 25 | 25 | 65 | 16 | 12.5 | 40 | 261 |
| 23700.0122 | 50 | 25 | 65 | 16 | 12.5 | 40 | 580 |
| 23700.0123 | 100 | 25 | 65 | 16 | 12.5 | 40 | 1201 |
| 23700.0161 | 30 | 30 | 78 | 22 | 14.0 | 50 | 468 |
| 23700.0162 | 60 | 30 | 78 | 22 | 14.0 | 50 | 1032 |
| 23700.0163 | 120 | 30 | 78 | 22 | 14.0 | 50 | 2149 |
| 23700.0164 | 240 | 30 | 78 | 22 | 14.0 | 50 | 4340 |
Kataloška izvedba 5
| Šifra | Dimenzije | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 23700.0212 | 50 | 25 | 92 | M12 | 38 – 53 | 25 | 39.5 | 28 | 40 | 733 |
| 23700.0216 | 60 | 30 | 112 | M16 | 48 – 68 | 30 | 48.0 | 34 | 50 | 1331 |
Kataloška izvedba 6
| Šifra | Dimenzije | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 23700.0312 | 30 | 25 | 65 | 30 | 12.5 | M12 | 12.5 | 20 | 40 | 297 |
| 23700.0316 | 40 | 30 | 80 | 40 | 17.0 | M16 | 16.0 | 25 | 50 | 641 |
Kataloška izvedba 7
| Šifra | Dimenzije | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 23700.0412 23700.0416 | 29.7 39.7 | 90 110 | 70 86 | 12.5 17.0 | M12 M16 | 24 30 | 57 71 | 25 31 | 73 90 | 758 1507 |
Kataloška izvedba 8
| Šifra | Dimenzije | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 23690.0112 | M12 | 134 | 70 | 50 | 13 | 20 | 45 14 | 874 | |
| 23690.0116 | M16 | 213 | 120 | 50 | 17 | 35 | 55 18 | 3000 |
Materijal i konstrukcija
Materijal, konstrukcija i osnovne napomene
EH 23690: tijelo od toplinski obrađenog čelika s crnim premazom; zatezna poluga poboljšana i srebrno prevučena. EH 23700: tijelo od crnjenog čelika, habajući dijelovi toplinski obrađeni, vučna šipka od specijalnog čelika.EH 23690: maks. sila stezanja 15 ili 25 kN; maks. moment pritezanja 45 ili 75 Nm, ovisno o veličini.
Povezani proizvodi
Trebate pomoć pri odabiru?Pošaljite šifru proizvoda ili potrebne dimenzije, način ugradnje, opterećenje i uvjete rada.
