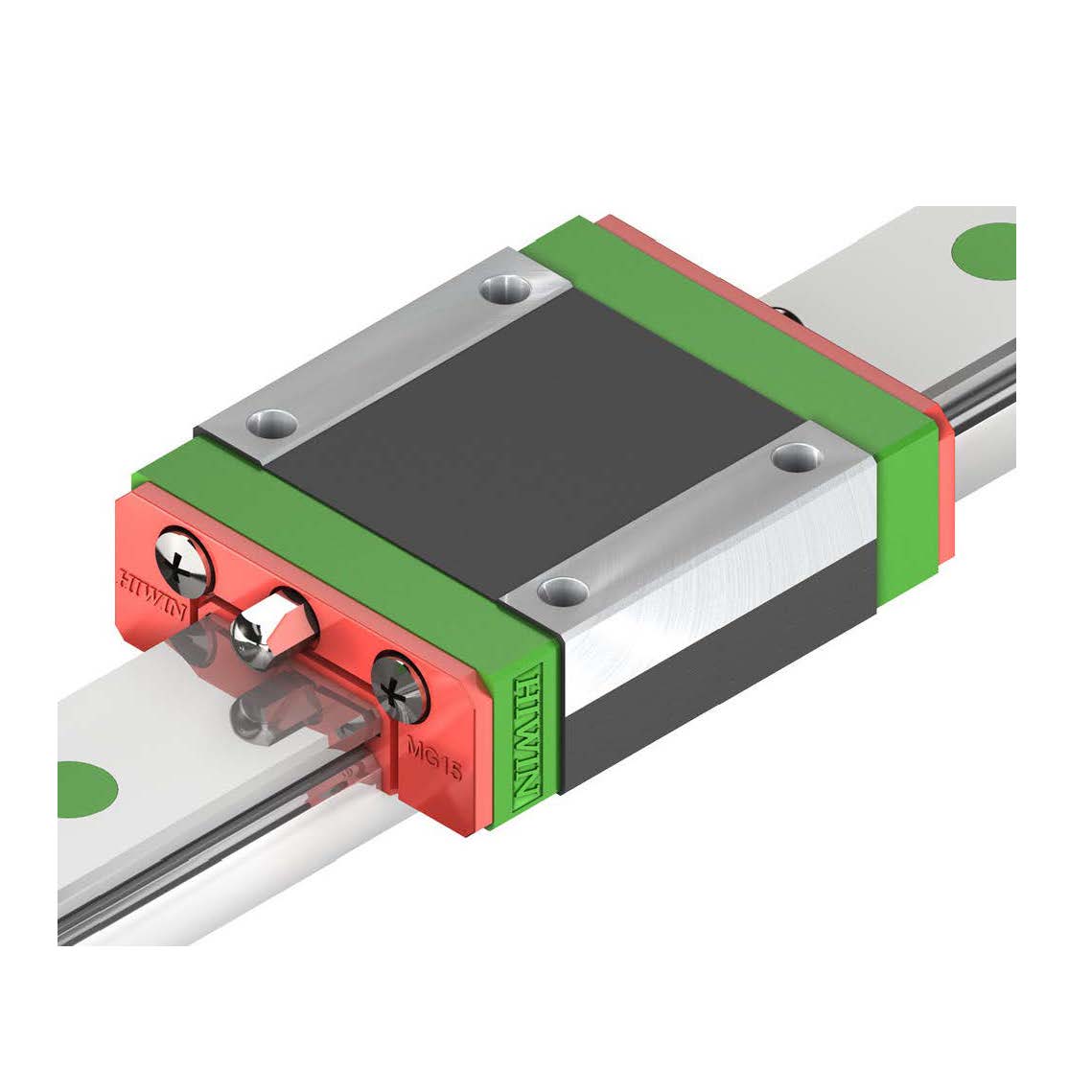

HIWIN · MINIJATURNE PROFILNE VODILICE
MG
Kompaktne vodilice za male uređaje i precizne sustave
HIWIN MG serija obuhvaća usku MGN i širu MGW izvedbu. Dvoredna konstrukcija s Gothic-arch kontaktnim profilom preuzima opterećenja iz svih smjerova, a čelični dijelovi standardno su izrađeni od korozijski otpornog čelika.
2 reda kuglicaMGN + MGWKorozijski otporan čelikMinijaturna izvedba
Primjena
Poluvodička industrija
Robotika
Medicinska tehnika
Mjerna tehnikaKonstrukcija i izvedbe
Tehničke karakteristike
KonstrukcijaDvoredna recirkulacijska kuglična vodilica
KontaktGothic-arch profil
MGN veličine2, 3, 5, 7, 9, 12, 15
MGW veličine2, 3, 5, 7, 9, 12, 15
Tipovi blokovaMGN-C/H · MGW-C/H
TračniceMGN_R · MGW_R
Izvedbe serije
MGN-C / H
Uski minijaturni blok.
MGW-C / H
Širi blok za veće momente.
MGN_R
Uska profilna tračnica.
MGW_R
Šira profilna tračnica.
Tehnički podaci
MGN – dimenzije i nosivosti
| Model | H | W | L | Cdyn | C0 | Masa |
|---|---|---|---|---|---|---|
| MGN02C | 3.2 | 6 | 12.5 | 220 | 400 | 0.001 |
| MGN03C | 4.0 | 8 | 11.3 | 290 | 440 | 0.001 |
| MGN03H | 4.0 | 8 | 15.3 | 390 | 680 | 0.002 |
| MGN05C | 6 | 12 | 16.0 | 540 | 840 | 0.008 |
| MGN05H | 6 | 12 | 19.0 | 670 | 1,080 | 0.010 |
| MGN07C | 8 | 17 | 22.5 | 980 | 1,245 | 0.010 |
| MGN07H | 8 | 17 | 30.8 | 1,372 | 1,960 | 0.020 |
| MGN09C | 10 | 20 | 28.9 | 1,860 | 2,550 | 0.020 |
| MGN09H | 10 | 20 | 39.9 | 2,550 | 4,020 | 0.030 |
| MGN12C | 13 | 27 | 34.7 | 2,840 | 3,920 | 0.030 |
| MGN12H | 13 | 27 | 45.4 | 3,720 | 5,880 | 0.050 |
| MGN15C | 16 | 32 | 42.1 | 4,610 | 5,590 | 0.060 |
| MGN15H | 16 | 32 | 58.8 | 6,370 | 9,110 | 0.090 |
MGW – dimenzije i nosivosti
| Model | H | W | L | Cdyn | C0 | Masa |
|---|---|---|---|---|---|---|
| MGW02C | 4.0 | 10 | 16.7 | 410 | 730 | 0.002 |
| MGW03C | 4.5 | 12 | 15.0 | 540 | 840 | 0.003 |
| MGW03H | 4.5 | 12 | 19.6 | 680 | 1,180 | 0.004 |
| MGW05C | 6.5 | 17 | 20.5 | 680 | 1,180 | 0.02 |
| MGW07C | 9.0 | 25 | 31.2 | 1,370 | 2,060 | 0.02 |
| MGW07H | 9.0 | 25 | 41.0 | 1,770 | 3,140 | 0.03 |
| MGW09C | 12.0 | 30 | 39.3 | 2,750 | 4,120 | 0.04 |
| MGW09H | 12.0 | 30 | 50.7 | 3,430 | 5,890 | 0.06 |
| MGW12C | 14.0 | 40 | 46.1 | 3,920 | 5,590 | 0.07 |
| MGW12H | 14.0 | 40 | 60.4 | 5,100 | 8,240 | 0.10 |
| MGW15C | 16.0 | 60 | 54.8 | 6,770 | 9,220 | 0.14 |
| MGW15H | 16.0 | 60 | 73.8 | 8,930 | 13,380 | 0.22 |
MG profilne tračnice
| Tračnica | Veličine | Pričvršćenje |
|---|---|---|
| MGN_R | 2–15 | odozgo / 02–03 i odozdo |
| MGW_R | 2–15 | odozgo |
Prednaprezanje
ZFMali zazor4 – 10 µmBlagi zazor; klase točnosti C i H. Nije dostupan za veličinu 5.
Z0Smanjeni zazor / vrlo blago prednaprezanje0 – 3 µmZa klase točnosti C do P.
Z1Blago prednaprezanje0 – 0,02 CdynZa klase točnosti C do P. Nije dostupan za veličine 2 i 3.
Opcije, zaštita i podmazivanje
Bottom sealdonja brtva za odabrane veličine
ELdugotrajno podmazivanje
SEčelični deflektor – odabrane veličine
CCBopcija površinske zaštite
ZF / Z0 / Z1zazor i prednaprezanje prema veličini
Dostupnost pojedine opcije ovisi o veličini i izvedbi. Konačnu konfiguraciju potvrditi prema priloženom HIWIN PDF katalogu.
