HIWIN · PROFILNE VALJKASTE VODILICE
CRG

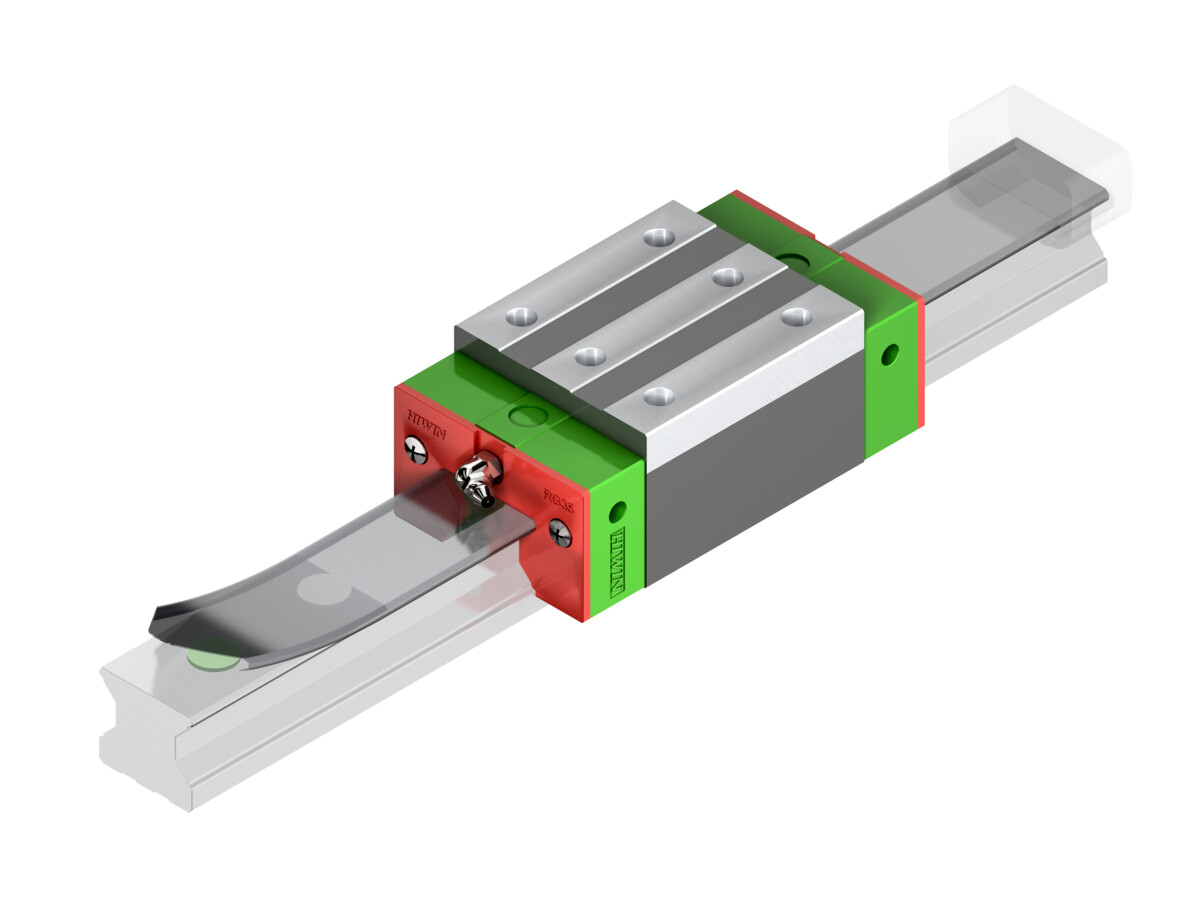

Heavy-duty valjkasta vodilica s opcijskom pokrivnom trakom
HIWIN CRG je 4-redna recirkulacijska valjkasta vodilica za vrlo velika opterećenja, maksimalnu krutost i preciznu proizvodnju. Opcijska pokrivna traka dodatno štiti tračnicu i brtve.
4 reda valjaka45° kontaktni kut15–65Cover stripVrlo visoka krutost
Primjena
CNC obradni centri
Teške industrijske osi
Visoka momentna opterećenja
Precizna proizvodnjaKonstrukcija i izvedbe
Tehničke karakteristike
Konstrukcija4-redna recirkulacijska valjkasta vodilica
Kontaktni kut45°
Veličine15, 20, 25, 30, 35, 45, 55, 65
Tipovi blokovaCRGH · CRGW
PrednaprezanjeZ0 · ZA · ZB
TračnicaCRGR_R · opcijska CS traka
Izvedbe serije
CRGH-CA / HA
Kvadratni blok – heavy / super-heavy.
CRGW-CC / HC
Prirubnički blok – heavy / super-heavy.
CRGR_R
Tračnica – pričvršćenje odozgo.
CS
Opcijska pokrivna traka.
Tehnički podaci
CRGH – dimenzije i nosivosti
| Model | H [mm] | W [mm] | L [mm] | Cdyn [N] | C0 [N] | Masa [kg] |
|---|---|---|---|---|---|---|
| CRGH15CA | 28 | 34 | 68.0 | 11,300 | 24,000 | 0.20 |
| CRGH20CA | 34 | 44 | 86.0 | 21,300 | 46,700 | 0.40 |
| CRGH20HA | 34 | 44 | 106.0 | 26,900 | 63,000 | 0.53 |
| CRGH25CA | 40 | 48 | 97.9 | 27,700 | 57,100 | 0.61 |
| CRGH25HA | 40 | 48 | 114.4 | 33,900 | 73,400 | 0.75 |
| CRGH30CA | 45 | 60 | 109.8 | 39,100 | 82,100 | 0.90 |
| CRGH30HA | 45 | 60 | 131.8 | 48,100 | 105,000 | 1.16 |
| CRGH35CA | 55 | 70 | 124.0 | 57,900 | 105,200 | 1.57 |
| CRGH35HA | 55 | 70 | 151.5 | 73,100 | 142,000 | 2.06 |
| CRGH45CA | 70 | 86 | 153.2 | 92,600 | 178,800 | 3.18 |
| CRGH45HA | 70 | 86 | 187.0 | 116,000 | 230,900 | 4.13 |
| CRGH55CA | 80 | 100 | 183.7 | 130,500 | 252,000 | 4.89 |
| CRGH55HA | 80 | 100 | 232.0 | 167,800 | 348,000 | 6.68 |
| CRGH65CA | 90 | 126 | 232.0 | 213,000 | 411,600 | 8.89 |
| CRGH65HA | 90 | 126 | 295.0 | 275,300 | 572,700 | 12.13 |
CRGW – dimenzije i nosivosti
| Model | H [mm] | W [mm] | L [mm] | Cdyn [N] | C0 [N] | Masa [kg] |
|---|---|---|---|---|---|---|
| CRGW15CC | 24 | 47 | 68.0 | 11,300 | 24,000 | 0.22 |
| CRGW20CC | 30 | 63 | 86.0 | 21,300 | 46,700 | 0.47 |
| CRGW20HC | 30 | 63 | 106.0 | 26,900 | 63,000 | 0.63 |
| CRGW25CC | 36 | 70 | 97.9 | 27,700 | 57,100 | 0.72 |
| CRGW25HC | 36 | 70 | 114.4 | 33,900 | 73,400 | 0.91 |
| CRGW30CC | 42 | 90 | 109.8 | 39,100 | 82,100 | 1.16 |
| CRGW30HC | 42 | 90 | 131.8 | 48,100 | 105,000 | 1.52 |
| CRGW35CC | 48 | 100 | 124.0 | 57,900 | 105,200 | 1.75 |
| CRGW35HC | 48 | 100 | 151.5 | 73,100 | 142,000 | 2.40 |
| CRGW45CC | 60 | 120 | 153.2 | 92,600 | 178,800 | 3.43 |
| CRGW45HC | 60 | 120 | 187.0 | 116,000 | 230,900 | 4.57 |
| CRGW55CC | 70 | 140 | 183.7 | 130,500 | 252,000 | 5.43 |
| CRGW55HC | 70 | 140 | 232.0 | 167,800 | 348,000 | 7.61 |
| CRGW65CC | 90 | 170 | 232.0 | 213,000 | 411,600 | 11.63 |
| CRGW65HC | 90 | 170 | 295.0 | 275,300 | 572,700 | 16.58 |
CRGR profilne tračnice
| Model | WR [mm] | HR [mm] | P [mm] | Maks. duljina [mm] | Masa [kg/m] |
|---|---|---|---|---|---|
| CRGR15R | 15 | 16.5 | 30.0 | 4,000 | 1.70 |
| CRGR20R | 20 | 21.0 | 30.0 | 4,000 | 2.66 |
| CRGR25R | 23 | 23.6 | 30.0 | 4,000 | 3.08 |
| CRGR30R | 28 | 28.0 | 40.0 | 4,000 | 4.41 |
| CRGR35R | 34 | 30.2 | 40.0 | 4,000 | 6.06 |
| CRGR45R | 45 | 38.0 | 52.5 | 4,000 | 9.97 |
| CRGR55R | 53 | 44.0 | 60.0 | 4,000 | 13.98 |
| CRGR65R | 63 | 53.0 | 75.0 | 4,000 | 20.22 |
CRGR_R koristi pričvršćenje odozgo i podržava opcijsku pokrivnu traku.
Prednaprezanje
Z0Blago0,02 – 0,04 CdynZa niže zahtjeve krutosti.
ZASrednje0,07 – 0,09 CdynZa visoku preciznost.
ZBVisoko0,12 – 0,14 CdynZa vrlo visoku krutost, vibracije i udare.
Opcije, zaštita i podmazivanje
SSstandardna zaštita
ZZstrugotina i oštre čestice
DDdvostruka završna brtva
KKDD + strugač
CSpokrivna traka
CCBpovršinska zaštita
Dostupnost pojedine opcije ovisi o veličini i izvedbi. Konačnu konfiguraciju potvrditi prema HIWIN dokumentaciji.
