DIRAK 1-400 / 1-400.01

DIRAK 1-400 / 1-400.01
DIRAK · Višetočkaste brave

DIRAK 1-400 / 1-400.01

Višetočkaste brave za zaključavanje vrata na više mjesta i ravnomjeran pritisak na brtvu. Potrebno je uskladiti hod, šipke, vodilice i geometriju vrata.
DIRAKVišetočkaste brave
PDF KATALOGZATRAŽI PONUDU

Primjena

Elektro ormari
Elektro ormariVrata, poklopci i industrijska kućišta.
Strojne zaštite
Strojne zaštiteSigurno otvaranje, zatvaranje i pristup.
Paneli i vrata
Paneli i vrataBrave, šarke i rukohvati za čestu uporabu.
Industrijska oprema
Industrijska opremaRobusni hardver za profesionalna kućišta.

Izvedbe i osnovne dimenzije

Šifra je prikazana u prvom stupcu. Dimenzijske oznake zadržane su prema tvorničkom crtežu. Kod narudžbe navedite potpunu katalošku oznaku.
Kataloška izvedba 1
ŠifraIzvedbaHodNavojed size rod latchNačin montažeJedinica isporuke
235-9001.00-00000desna izvedba13 mmscrew- / weld-on1 kom.
235-9002.00-00000lijeva izvedba13 mmscrew- / weld-on1 kom.
235-9003.00-00000desna izvedba18 mmscrew- / weld-on1 kom.
235-9004.00-00000lijeva izvedba18 mmscrew- / weld-on1 kom.
235-9005.00-00000desna izvedba13 mmM8screw- / weld-on1 kom.
235-9006.00-00000lijeva izvedba13 mmM8screw- / weld-on1 kom.
235-9007.00-00000desna izvedba18 mmM8screw- / weld-on1 kom.
235-9008.00-00000lijeva izvedba18 mmM8screw- / weld-on1 kom.
Kataloška izvedba 2
ŠifraRod diameter ØIzvedbaNačin montaže
235-9009.00-000008 mmdesna izvedbavijčana montaža
235-9010.00-000008 mmlijeva izvedbavijčana montaža
235-9011.00-0000010 mmdesna izvedbavijčana montaža
235-9012.00-0000010 mmlijeva izvedbavijčana montaža
Kataloška izvedba 3
ŠifraRod diameter ØIzvedbaNačin montažeJedinica isporuke
235-9013.00-000008mmdesna izvedbavijčana montaža1 kom.
235-9014.00-000008mmlijeva izvedbavijčana montaža1 kom.

Materijal i konstrukcija

Materijal, konstrukcija i osnovne napomene
Višetočkaste brave za zaključavanje vrata na više mjesta i ravnomjeran pritisak na brtvu. Potrebno je uskladiti hod, šipke, vodilice i geometriju vrata. Točne materijalne izvedbe, tolerancije, sile/opterećenja i napomene za ugradnju određuju se prema prikazanoj serijskoj oznaci i pripadajućem PDF katalogu.

Povezani proizvodi

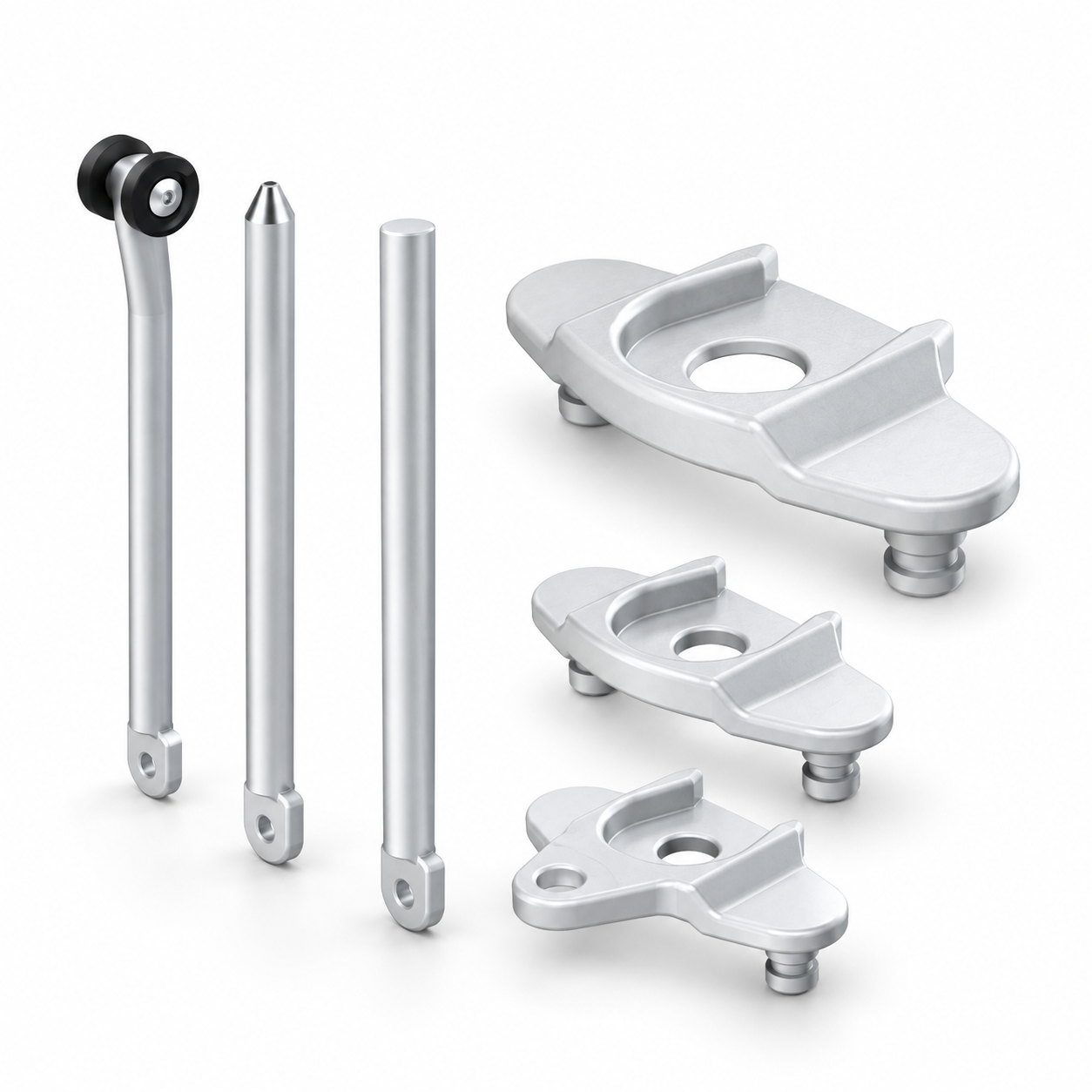

DIRAK 2-151 / 2-151.03 / 2-151.04
