Peter Ofner priključci i okovi

PETER OFNER · Priključci i pribor

Peter Ofner priključci i okovi

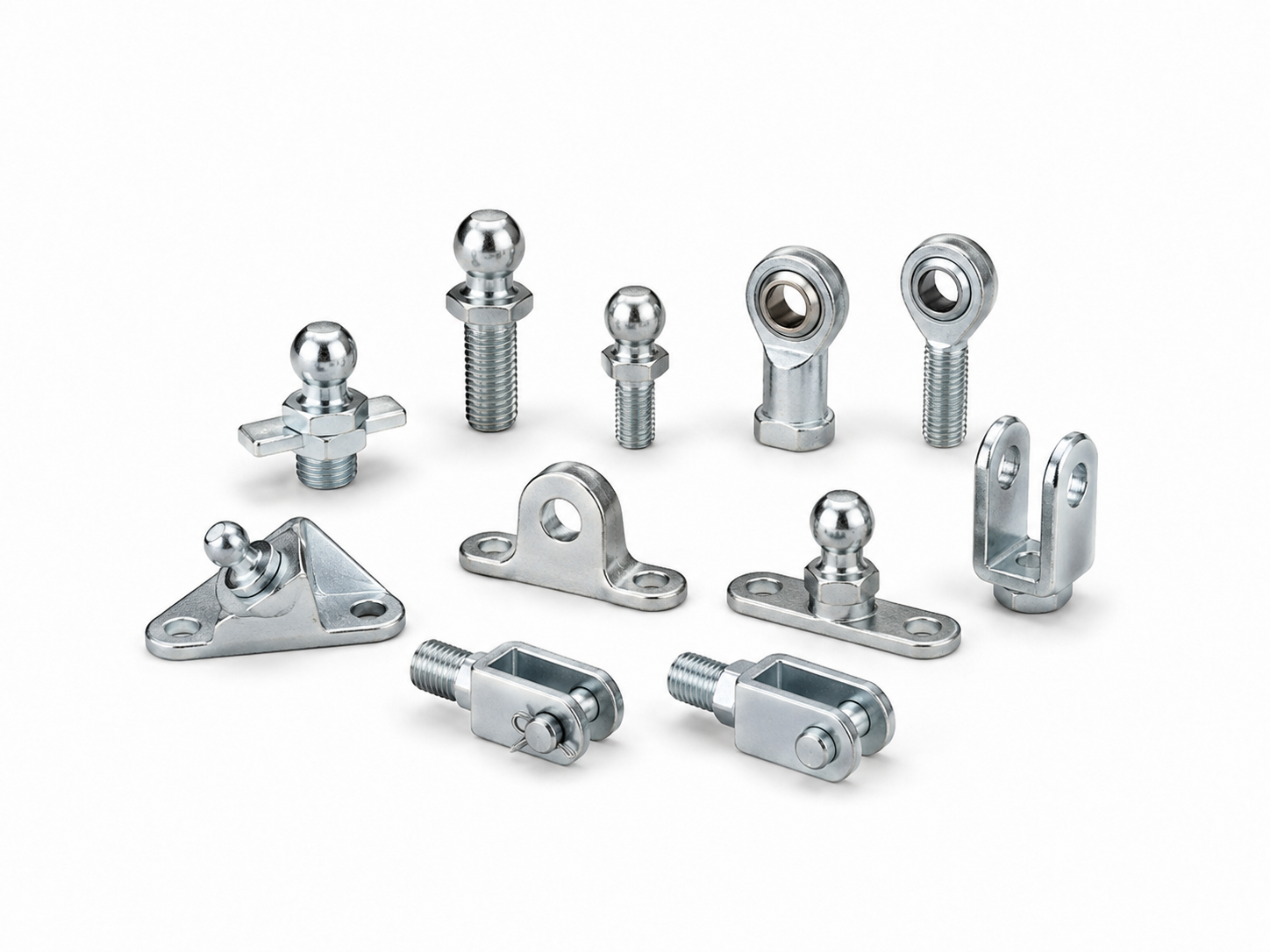

Priključci i okovi za povezivanje plinske opruge s konstrukcijom. Vrsta priključka, navoj, osovinica i kut gibanja moraju odgovarati geometriji ugradnje.

PETER OFNERPriključci i pribor

PDF KATALOG ZATRAŽI PONUDU

Primjena

Poklopci i vrataKontrolirano podizanje i pridržavanje.

StrojogradnjaPotpora i povrat pokretnih sklopova.

Industrijska opremaDefinirana sila kroz hod.

Posebne izvedbeInox, vlačne i sigurnosne izvedbe.

Izvedbe i osnovne dimenzije

M6 priključci – za klipnjaču Ø6 i Ø8 mm

REF	Materijal	Navoj	Kataloške dimenzije / napomena
72421	Plastika	M6	Ø10; L18; A11
72421AT	Plastika	M6	zglobna izvedba; Ø10
92220A	Čelik	M6	Ø13; 30; 28; 13
92220-13E	Čelik	M6 / M8	Ø13; 30; 28
ST 072421-110	Čelik	M6	Ø10; L18; 10°
92221	Čelik	M6	20; 10
92990	Čelik	M6 / M5	Ø8; 22; 11; 18
92220-6-5	Čelik	M6 / M5	18; 11
92220	Čelik	M6	25; 12; 10
72421AC-10E	Čelik	M6	kuglasti priključak
92989	Čelik	M6	27; 14; 13; 10
92722	Plastika	M6	Ø10; 31; 20; 17
92720	Plastika	M6	Ø10; 25; 11
92259	Zamak	M6	25; 16,5; 11; 8,5
92522	Plastika	M6	25; 16; 14; 13
92220-37	Čelik	M6	37; 15; 10; Ø14,8
ST 1304	Čelik	M6	22; 15; 12; 11; 9
92528	Plastika	M6	Ø6,1; Ø16; 25
92263	Aluminij	M6	17,5; 15; 8,6
ST 1305	Čelik	M6	25; 15; 11; 9
92521	Plastika	M6	23,5; 21; 15; 13

M8 priključci – za klipnjaču Ø10 i Ø14 mm

REF	Materijal	Navoj	Kataloške dimenzije / napomena
92262	Čelik	M8	30; 16,5; 14; Ø13
92265	Čelik	M8	25; 16,5; 13; 12; Ø13
92262-10-8	Čelik	M8 / M10	Ø16; 35; 15; 11
92215	Čelik	M8	20; 10
92214	Čelik	M8	25; 15; Ø10; Ø14,8
72421-8	Plastika	M8	za D10/D14
92990	Čelik	M8	kuglasti priključak
92989	Čelik	M8	kuglasti priključak
92216	Čelik	M8	ušica
HG CH	Čelik	M8	20; 14; 12; 11; 8,5
92261	Zamak	M8	20; 12; 11; 8,2
92267 AC	Čelik	M8	20; 17; 12; Ø10,1
ST 092266N	Čelik	M8	34; 25; 18; 11; Ø10,1
92264AC	Čelik	M8	posebna izvedba
92260	Zamak	M8	25; 18; 14; 8,2
92266	Zamak	M8	25; 18; 14; Ø10,1
92264	Zamak	M8	25; 10; 8,2
92267	Zamak	M8	20; 12; 11; Ø10,1
ST M2	Čelik	M8	posebna izvedba
HG 201	Čelik	M8	23; 14; 12; 9; 8,5

Posebni priključci i okovi

REF	Materijal	Tip	Kataloške dimenzije / napomena
ST 92298	Čelik	Posebni okov	69; 55; 47; 37
ST 92992	Čelik	Posebni okov	62; 40; 30; 24; Ø10,1
HG 92293	Čelik	Posebni okov	55; 44; 41; 22,5
HG BA 01 K13	Plastika	Posebni okov	montažni prihvat
HG 100/2	Čelik	Posebni okov	70; 51; 20; 18
HG 101	Čelik	Posebni okov	55; 30; 11; 8
HG BA 30 Z08	Plastika	Posebni okov	montažni prihvat
ST P100	Aluminij	Ø6 osovina	60; 46; 31; 29
ST P100D8	Aluminij	Ø8 osovina	60; 46; 31; 29
ST P101	Aluminij	M6	59,5; 47,5; 32,5; 28,5

Zglobne glave, vilice i osovine

REF	Materijal	Navoj	Dimenzije
ST GI6	Čelik	M6	D2 6; B9; M6,75; O8,90; D1 20; F30; L40; GL12; K13; J10; E5; SW11; kut 13°
ST GI8	Čelik	M8	D2 8; B12; M9; O10,40; D1 24; F36; L48; GL16; K16; J12,5; E5; SW13; kut 13°
ST F6	Čelik	M6	6×12; A12; B6; C12; D24; F6; G14,50
ST F8	Čelik	M8	8×16; A16; B8; C16; D32; F8; G18,50
ST ES6	Čelik	—	osovina Ø6; F6
ST ES8	Čelik	—	osovina Ø8; F8

Inox priključci

REF	Materijal	Navoj	Kataloške dimenzije / napomena
92215 i	Inox	M8	20; 10
92214 i	Inox	M8	25; 15; Ø10; Ø14,8
92990 i	Inox	M8	kuglasti priključak
92989 i	Inox	M8	kuglasti priključak
92262 i	Inox	M8	30; 16,5; 14; Ø13
92265 i	Inox	M8	25; 16,5; 13; 12; Ø13
HG 101 i	Inox	M8	posebni okov
BA01 D10 i	Inox	M8	posebni okov
ST GI8 INOX	Inox	M8	zglobna glava

Materijal i konstrukcija

Materijali i kompatibilnost

M6: prvenstveno za klipnjaču Ø6 i Ø8 mm.M8: prvenstveno za klipnjaču Ø10 i Ø14 mm.Materijali: čelik, plastika, zamak, aluminij i inox – ovisno o referenci.Kod odabira provjeriti navoj, geometriju, osovinu, kut gibanja i raspoloživi prostor.

Trebate pomoć pri odabiru?Pošaljite šifru proizvoda ili potrebne dimenzije, način ugradnje, opterećenje i uvjete rada.
