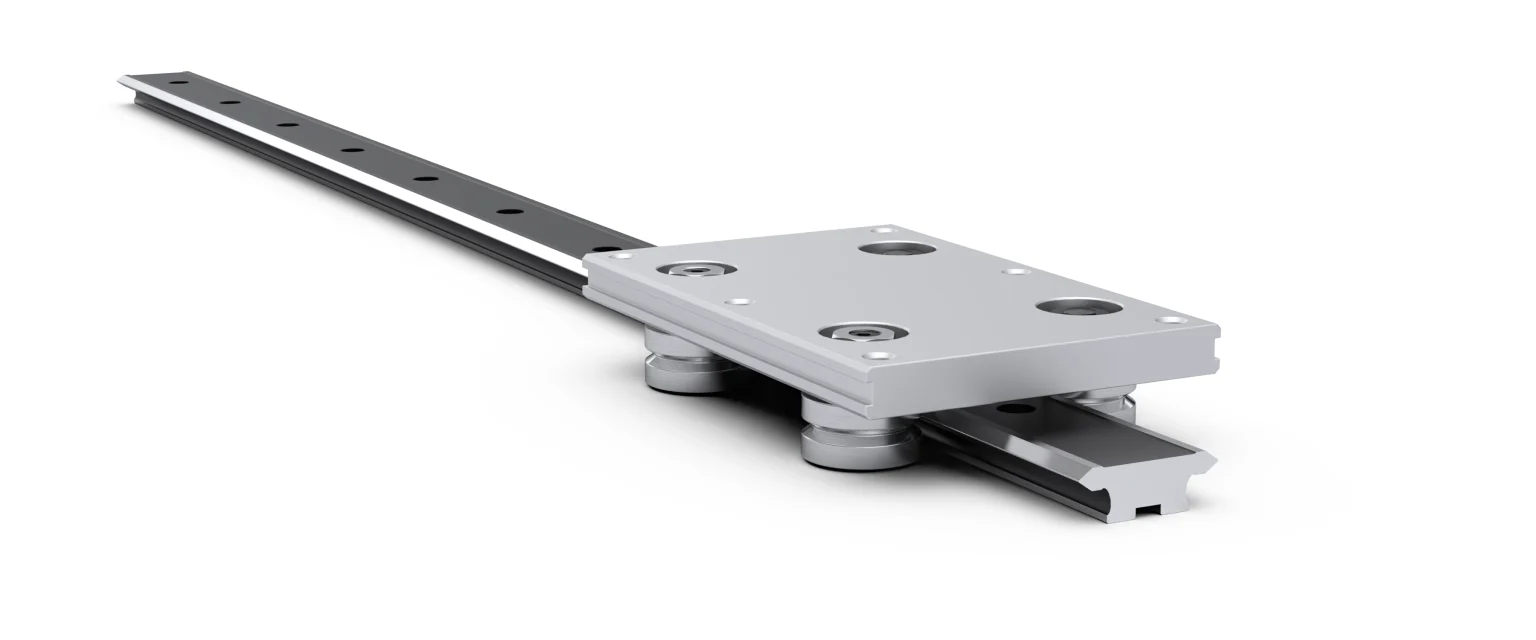

HEPCOMOTION
GV3
Modularni V-vodilni linearni sustav za precizno, pouzdano i dugotrajno linearno vođenje u industrijskim aplikacijama.
GV3 je široka obitelj V-vodilica, ležajeva i gotovih kolica. Sustav omogućuje kombiniranje standardnih i slimline ležajeva, dvostrukih i jednostrukih V-vodilica, ravnih vodilica, podmazivača i pogonjenih kolica.
više veličinavodilice, ležajevi i kolica
do 4 mjednodijelne vodilice u većini veličina
visoka brzinaV-tehnologija za zahtjevne cikluse
više izvedbistandard, slimline, inox i posebne opcijeIzvedbe i opcije
NMS12 / NMS20kompaktne double-edge / spacer slide izvedbe
NMS25 / NMS44standardne industrijske veličine GV3 sustava
NMS76heavy-duty double-edge izvedba za veća opterećenja
NS25 / NS35single-edge slide izvedbe za modularne konstrukcije
AU2018 / AU2525 / AU4434 / AU7654gotova kolica za odabrane GV3 vodilice
Flat Track / Track Rollersravne staze i valjci za plutajuću paralelnu os
Tehnički podaci i dimenzije
| Sustav | V-vodilice, ležajevi, kolica i ravne staze |
| Materijali | kaljeni čelik; dostupne nehrđajuće izvedbe za odabrane komponente |
| Duljine | jednodijelne vodilice do 4 m u većini veličina; dulji sustavi segmentno |
| Podmazivanje | cap seals, wipers, lubricators i bleed lubrication opcije |
| Pogon | moguća rack ili belt izvedba kroz pripadajuće GV3 sustave |
| CAD | 2D i 3D CAD dostupni preko HepcoMotion |
Modeli, šifre i način naručivanja
Primjeri i oznake u nastavku preuzeti su iz pripadajuće HepcoMotion dokumentacije. Konačna šifra ovisi o odabranoj veličini i konfiguraciji.
NMS12… / NV20… / NS25… / NS35…AU2018 / AU2525 / AU4434 / AU7654 – primjeri gotovih kolica4 × CW360 – primjer naručivanja cap wiperaNME L2336 P2 BLP A400 – primjer oznake Single Edge Spacer SlideOdabir i konfiguracija
Odabir se radi prema radu i vijeku trajanja, momentima, radnoj duljini, brzini, uvjetima okoline i željenom načinu montaže. Za konačno dimenzioniranje treba koristiti GV3 load/life postupak i kompatibilnost vodilice–ležaja iz tehničkog vodiča.
Projektiranje, ugradnja i održavanje
- provjeriti nosivost i momente za stvarni smjer djelovanja opterećenja
- provjeriti ravnost, paralelnost i krutost montažne konstrukcije
- podmazivanje i zaštitu od onečišćenja odabrati prema radnom ciklusu i okolišu
- za pogonjene sustave provjeriti brzinu, ubrzanje, pogonsku silu i sigurnost krajnjih položaja
