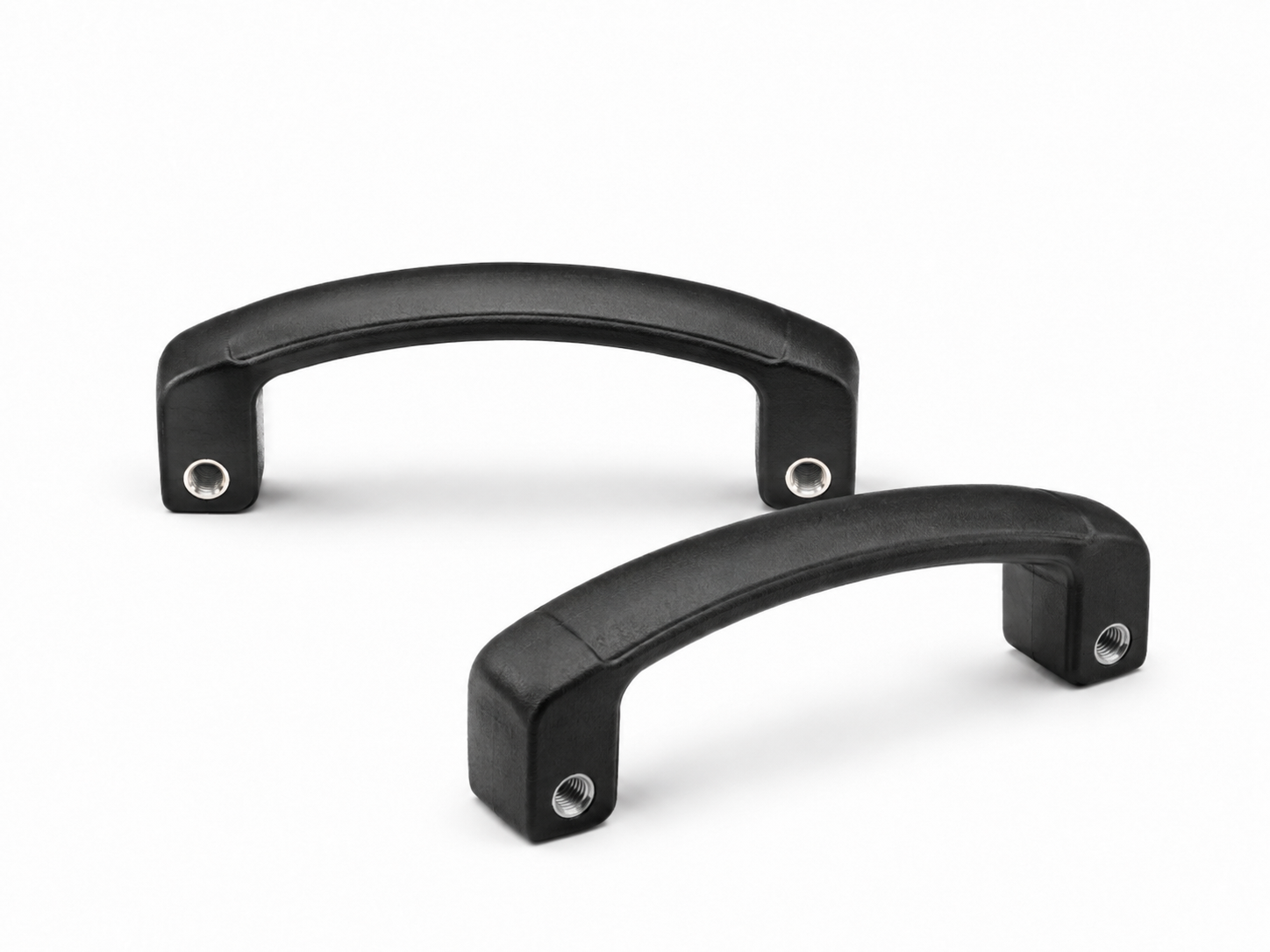

HALDER EH 24321

HALDER · Ručke i rukohvati

HALDER EH 24321

Industrijske ručke i rukohvati za vrata, poklopce i strojne sklopove. Odabir se temelji na razmaku pričvršćenja, ukupnim dimenzijama, materijalu i dopuštenom opterećenju.

HALDERRučke i rukohvati

PDF KATALOG ZATRAŽI PONUDU

Primjena

StrojogradnjaRučno upravljanje i podešavanje strojeva i naprava.

Montažne napraveStezanje, pozicioniranje i česte izmjene.

AutomatizacijaRučni elementi na automatiziranim sklopovima.

OdržavanjeBrzo podešavanje i servis bez posebnog alata.

Tehničke značajke

Materijal i obradaRukohvat od aluminija, anodiziran ili plastificiranRukohvat od aluminija, anodiziran ili plastificiran; završne kapice od plastike.

MontažaCjevasti rukohvati za stražnju ili prednju montažu, ovisno o kataloškoj izvedbi.

Tvorničke dimenzijeDimenzijske oznake i vrijednosti prikazane su prema HALDER katalogu za konkretnu seriju.

Odabir izvedbeZa narudžbu koristite punu katalošku šifru iz tablice i provjerite odgovarajuću veličinu izvedbe.

Izvedbe i osnovne dimenzije

Šifra je prikazana u prvom stupcu. Dimenzijske oznake zadržane su prema tvorničkom crtežu. Kod narudžbe navedite potpunu katalošku oznaku.

Kataloška izvedba 1

Šifra	Dimenzije l a b b b d h h h l 1 1 1 2 3 2 1 2 3 2 ±0.25 min.
4 24321.0005	180 200 250 0 300 350 400	12	24	42	54	M6	42	54	12	192 24	24321.0505
4 24321.0010		12	24	42	54	M6	42	54	12	212 24	24321.0510
5 24321.0015		12	24	42	54	M6	42	54	12	262 26	24321.0515
0 24321.0020		12	24	42	54	M6	42	54	12	312 28	24321.0520
6 24321.0025		12	24	42	54	M6	42	54	12	362 29	24321.0525
7 24321.0030		12	24	42	54	M6	42	54	12	412 31	24321.0530
4 24321.0035	200 250 300 8 350 400 500 600	14	25	50	66	M8	50	66	15	214 42	24321.0535
5 24321.0040		14	25	50	66	M8	50	66	15	264 45	24321.0540
0 24321.0045		14	25	50	66	M8	50	66	15	314 48	24321.0545
1 24321.0050		14	25	50	66	M8	50	66	15	364 50	24321.0550
6 24321.0055		14	25	50	66	M8	50	66	15	414 53	24321.0555
3 24321.0060		14	25	50	66	M8	50	66	15	514 59	24321.0560
0 24321.0065		14	25	50	66	M8	50	66	15	614 57	24321.0565
9 24321.0070	200 300 350 0 400 500 600	17	27	51	68	M8	51	68	15	217 42	24321.0570
9 24321.0075		17	27	51	68	M8	51	68	15	317 48	24321.0575
1 24321.0080		17	27	51	68	M8	51	68	15	367 50	24321.0580
8 24321.0085		17	27	51	68	M8	51	68	15	417 53	24321.0585
3 24321.0090		17	27	51	68	M8	51	68	15	517 61	24321.0590
9 24321.0095		17	27	51	68	M8	51	68	15	617 66	24321.0595

Kataloška izvedba 2

Šifra	Dimenzije
24321.0100	28	200	14	25	50	66	6.5	50	66	17	214	406	24321.0600
24321.0105		250	14	25	50	66	6.5	50	66	17	264	437	24321.0605
24321.0110		300	14	25	50	66	6.5	50	66	17	314	448	24321.0610
24321.0115		350	14	25	50	66	6.5	50	66	17	364	493	24321.0615
24321.0120		400	14	25	50	66	6.5	50	66	17	414	520	24321.0620
24321.0125		500	14	25	50	66	6.5	50	66	17	514	556	24321.0625
24321.0130		600	14	25	50	66	6.5	50	66	17	614	631	24321.0630

Materijal i konstrukcija

Materijal, konstrukcija i osnovne napomene

Rukohvat od aluminija, anodiziran ili plastificiran; završne kapice od plastike.Cjevasti rukohvati za stražnju ili prednju montažu, ovisno o kataloškoj izvedbi.

Trebate pomoć pri odabiru?Pošaljite šifru proizvoda ili potrebne dimenzije, način ugradnje, opterećenje i uvjete rada.
