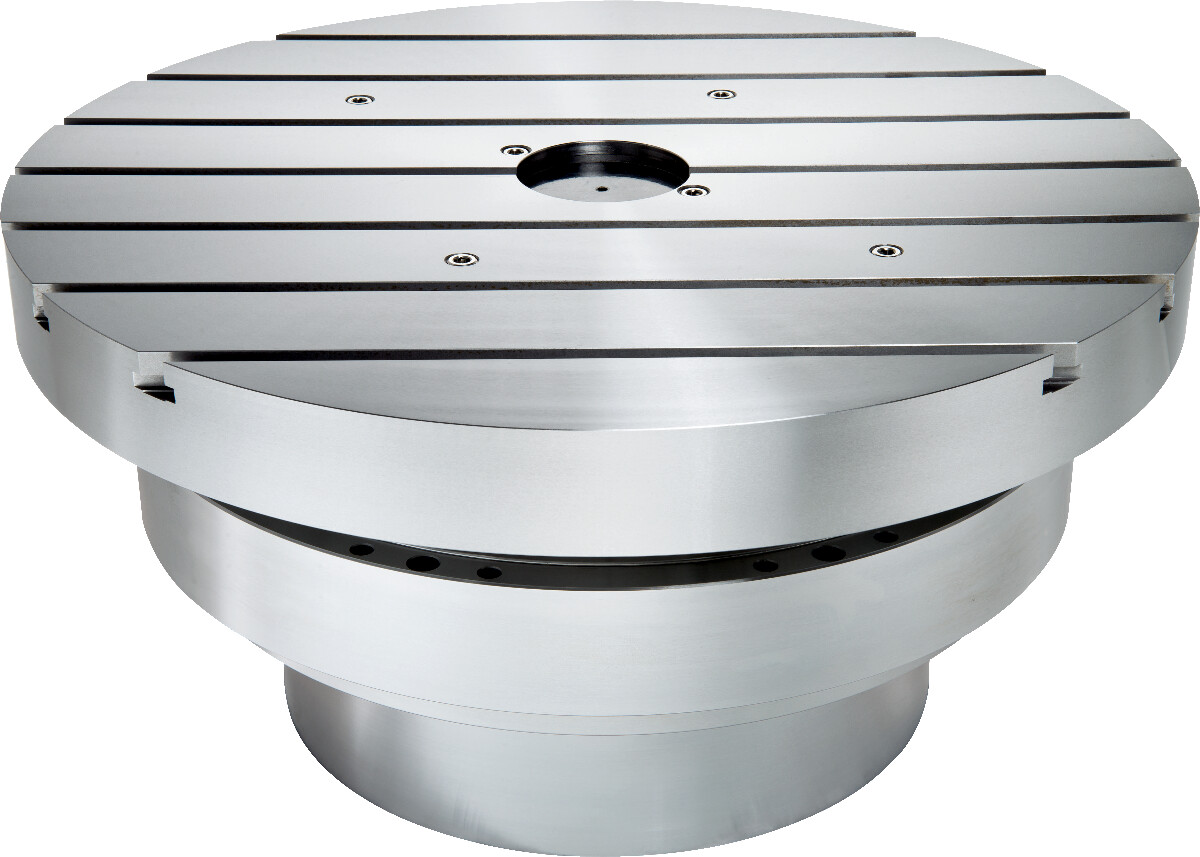

RCH horizontalni rotacijski stol
Horizontalni direktno pogonjeni rotacijski stol s aksijalno-radijalnim ležajem za velike mase i momente.
Horizontalni direktno pogonjeni rotacijski stol s aksijalno-radijalnim ležajem za velike mase i momente. Na ovoj stranici serija je prikazana kao tehnička obitelj: modeli, veličine i šifre navedeni su samo ondje gdje ih priloženi katalog izričito navodi. Za konačan odabir konkretne šifre potrebno je uskladiti hod, opterećenje, brzinu, točnost, orijentaciju ugradnje i uvjete okoline.
Opis, primjene i način odabira
Horizontalni direktno pogonjeni rotacijski stol s aksijalno-radijalnim ležajem za velike mase i momente.
Primjena: Horizontalne rotacijske osi alatnih strojeva, obrade i pozicioniranja velikih masa.
Za konačan odabir potrebno je provjeriti konkretnu veličinu/šifru u aktualnom proizvođačkom katalogu i uskladiti opterećenje, hod, brzinu, ciklus, točnost i uvjete okoline.
Modeli, veličine i šifre
| Oznaka / model | Dimenzijska / izvedbena informacija |
|---|---|
| RCH200-SP | visokobrzinska izvedba |
| RCH200 / 400 / 600 / 800 | standardne veličine |
Tehnički podaci
| Maks. brzina | do 2000 rpm za RCH200-SP; niže kod većih modela |
| Kontinuirani moment | od 27,9 do oko 2000 Nm prema veličini |
| Nosivost | od 50 do oko 1800 kg |
| Clamp | pneumatski ili hidraulički ovisno o modelu |
Odabir i konfiguracija
- Odabrati prema brzini, momentu, nosivosti i tipu stezanja
Projektiranje i ugradnja
- Dimenzioniranje napraviti prema stvarnom opterećenju, hodu, brzini, ubrzanju, duty-cycleu i uvjetima okoline.
- Za nestandardne duljine, zaštitu, podmazivanje, prednaprezanje, motore, reduktore i adaptere provjeriti izvedivost za konkretnu šifru.
- Podaci na stranici su sažetak proizvođačkog kataloga; kod narudžbe vrijedi aktualna proizvođačka dokumentacija.
