DIRAK 1-085 / 1-085.01

DIRAK 1-085 / 1-085.01
DIRAK · četvrtokretni zatvarač bravice

DIRAK 1-085 / 1-085.01

četvrtokretni zatvarač bravice za brzo zatvaranje vrata i poklopaca zakretom od 90°. Osnovni podaci su raspon stezanja, aktivacija, materijal, površinska obrada i način montaže.
DIRAKčetvrtokretni zatvarač bravice
PDF KATALOGZATRAŽI PONUDU

Primjena

Elektro ormari
Elektro ormariVrata, poklopci i industrijska kućišta.
Strojne zaštite
Strojne zaštiteSigurno otvaranje, zatvaranje i pristup.
Paneli i vrata
Paneli i vrataBrave, šarke i rukohvati za čestu uporabu.
Industrijska oprema
Industrijska opremaRobusni hardver za profesionalna kućišta.

Izvedbe i osnovne dimenzije

Šifra je prikazana u prvom stupcu. Dimenzijske oznake zadržane su prema tvorničkom crtežu. Kod narudžbe navedite potpunu katalošku oznaku.
Kataloška izvedba 1
ŠifraPovršinaIzvedbaInsertNačin montažeJedinica isporuke
255-9801.00-00000a)kromiranodesna / lijevakvadrat 6 mmvijčana montaža10 kom.
255-9802.00-00000a)kromiranodesna / lijevaSquare 7mmvijčana montaža10 kom.
255-9803.00-00000a)kromiranodesna / lijevaSquare 8mmvijčana montaža10 kom.
255-9806.00-00000 255-9804.00-00000b) b)kromirano kromiranodesna / lijeva desna / lijevatrokut 6,5 mm CNOMO Triangular 7mmvijčana montaža vijčana montaža10 kom. 10 kom.
255-9805.00-00000b)kromiranodesna / lijevatrokut 8 mmvijčana montaža10 kom.
255-9807.00-00000c)kromiranodesna izvedbadvostruki umetak, zatik 3 mmvijčana montaža10 kom.
255-9808.00-00000c)kromiranolijeva izvedbadvostruki umetak, zatik 3 mmvijčana montaža10 kom.
255-9809.00-00000c)kromiranodesna izvedbadvostruki umetak, zatik 5 mmvijčana montaža10 kom.
255-9810.00-00000c)kromiranolijeva izvedbadvostruki umetak, zatik 5 mmvijčana montaža10 kom.
255-9851.00-00000a)crnadesna / lijevakvadrat 6 mmvijčana montaža10 kom.
255-9852.00-00000 255-9853.00-00000a) a)crna crnadesna / lijeva desna / lijevaSquare 7mm Square 8mmvijčana montaža vijčana montaža10 kom. 10 kom.
255-9854.00-00000 255-9855.00-00000b) b)crna crnadesna / lijeva desna / lijevaTriangular 7mm trokut 8 mmvijčana montaža vijčana montaža10 kom. 10 kom.
255-9856.00-00000b)crnadesna / lijevatrokut 6,5 mm CNOMOvijčana montaža10 kom.
255-9857.00-00000c)crnadesna izvedbadvostruki umetak, zatik 3 mmvijčana montaža10 kom.
255-9858.00-00000c)crnalijeva izvedbadvostruki umetak, zatik 3 mmvijčana montaža10 kom.
255-9859.00-00000c)crnadesna izvedbadvostruki umetak, zatik 5 mmvijčana montaža10 kom.
255-9860.00-00000c)crnalijeva izvedbadvostruki umetak, zatik 5 mmvijčana montaža10 kom.
Kataloška izvedba 2
ŠifraIzvedbaInsertNačin montažeJedinica isporuke
255-9812.00-00000s serrated lock washerConical square 9mmvijčana montaža10 kom.
255-9813.00-00000Square 8mmvijčana montaža10 kom.
255-9814.00-00000trokut 8 mmvijčana montaža10 kom.
Kataloška izvedba 3
ŠifraInsertNačin montaže
255-9427.00-00000kvadrat 6 mmvijčana montaža

Materijal i konstrukcija

Materijal, konstrukcija i osnovne napomene
četvrtokretni zatvarač bravice za brzo zatvaranje vrata i poklopaca zakretom od 90°. Osnovni podaci su raspon stezanja, aktivacija, materijal, površinska obrada i način montaže. Točne materijalne izvedbe, tolerancije, sile/opterećenja i napomene za ugradnju određuju se prema prikazanoj serijskoj oznaci i pripadajućem PDF katalogu.

Povezani proizvodi

DIRAK 7-080 / 7-083
DIRAK
DIRAK 7-080 / 7-083
Inox quarter-turn bravice Pr20.1 u različitim duljinama kućišta.
DIRAK 7-095.01
DIRAK
DIRAK 7-095.01
Quarter-turn s L-ručkom Pr20.1 L30/50, inox izvedba.
DIRAK 1-100 / 1-100.01
DIRAK
DIRAK 1-100 / 1-100.01
Standardne quarter-turn bravice Pr20.1 L18 za industrijska kućišta.

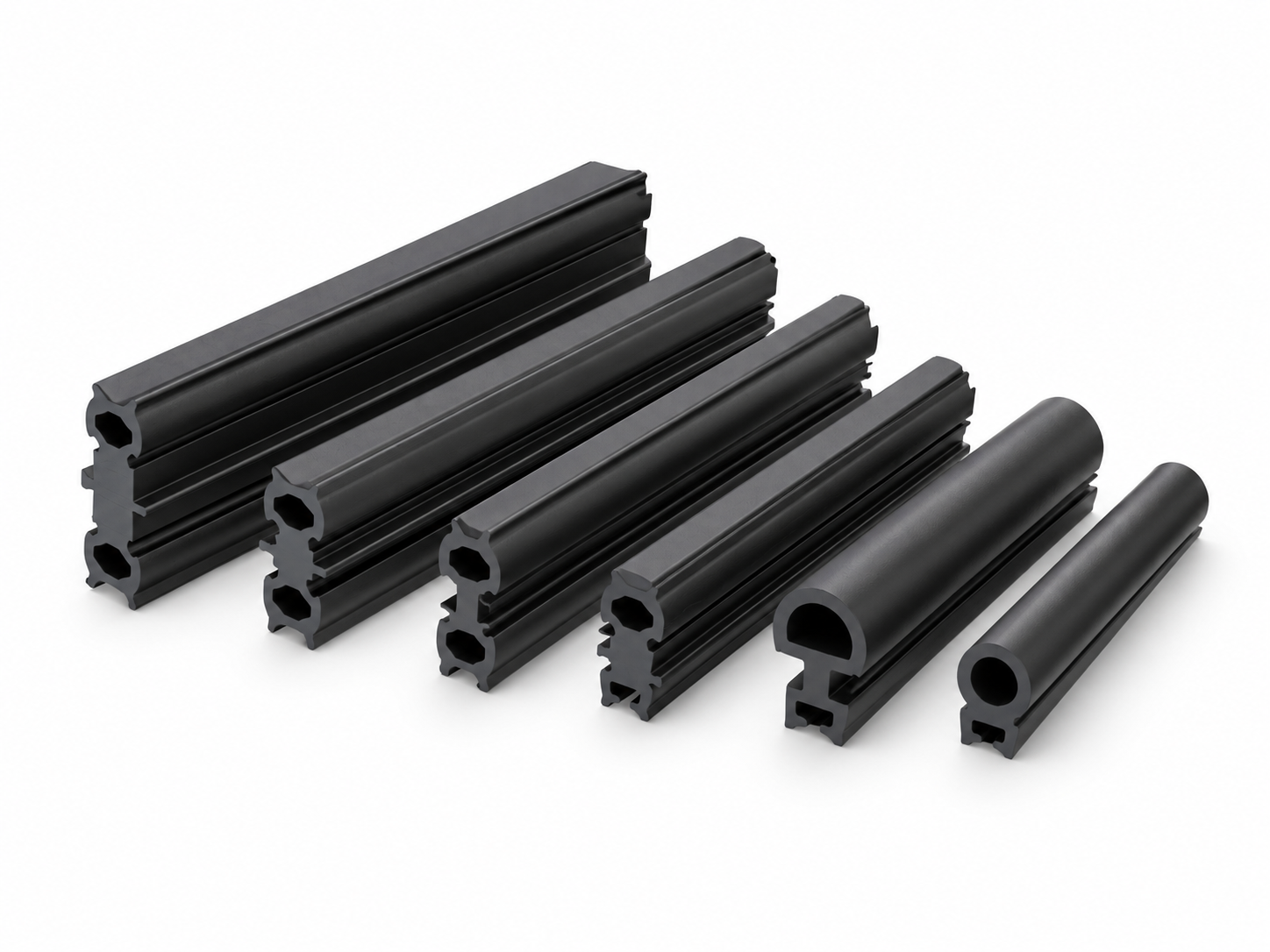

DIRAK standardni brtveni profili
