PETER OFNER · Tlačne plinske opruge

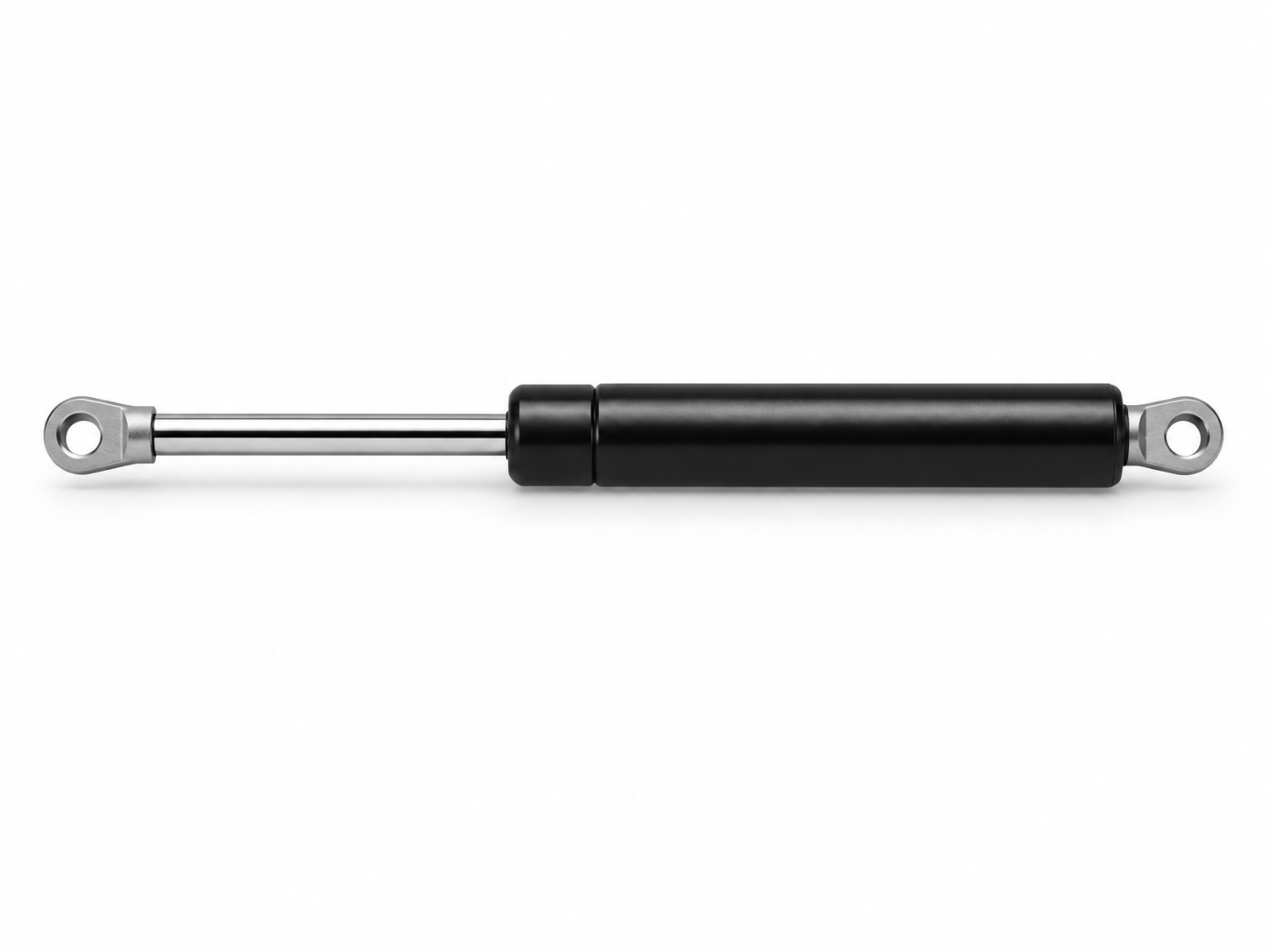

Peter Ofner ST D8
Tlačne plinske opruge koje stvaraju definiranu silu izvlačenja klipnjače. Odabir se provodi prema hodu, ukupnoj duljini, promjeru klipnjače, navoju i potrebnoj sili.
PETER OFNERTlačne plinske opruge
Primjena
Izvedbe i osnovne dimenzije
Navojna izvedba M6
Klipnjača Ø8 mm, cilindar Ø18 mm, navoj M6.
| Hod C [mm] | Duljina E [mm] | Sila F1 [N] | Kataloška oznaka |
|---|---|---|---|
| 60 | 165 | 50–750 | ST 060+F1 V+D8 |
| 70 | 183 | 50–750 | ST 070+F1 V+D8 |
| 80 | 205 | 50–750 | ST 080+F1 V+D8 |
| 89 | 268 | 50–750 | ST 089+F1 V+D8 |
| 90 | 225 | 50–750 | ST 090+F1 V+D8 |
| 100 | 245 | 50–750 | ST 100+F1 V+D8 |
| 120 | 285 | 50–750 | ST 120+F1 V+D8 |
| 140 | 325 | 50–750 | ST 140+F1 V+D8 |
| 160 | 365 | 50–750 | ST 160+F1 V+D8 |
| 180 | 405 | 50–700 | ST 180+F1 V+D8 |
| 200 | 445 | 50–700 | ST 200+F1 V+D8 |
| 220 | 485 | 50–700 | ST 220+F1 V+D8 |
| 250 | 545 | 50–700 | ST 250+F1 V+D8 |
| 250 | 600 | 50–700 | ST 250+F1 V+D8E600 |
| 300 | 645 | 50–700 | ST 300+F1 V+D8 |
Izvedba sa zavarenim ušicama
Ušice: otvor Ø8,1 mm, dubina 5 mm.
| Hod C [mm] | Duljina E [mm] | Sila F1 [N] | Kataloška oznaka |
|---|---|---|---|
| 40 | 155 | 50–750 | ST 040+F1+D8E155 |
| 60 | 205 | 50–750 | ST 060+F1+D8 |
| 72 | 225 | 50–750 | ST 072+F1+D8 |
| 80 | 245 | 50–750 | ST 080+F1+D8 |
| 90 | 255 | 50–750 | ST 090+F1+D8 |
| 100 | 285 | 50–750 | ST 100+F1+D8 |
| 120 | 325 | 50–750 | ST 120+F1+D8 |
| 140 | 365 | 50–750 | ST 140+F1+D8 |
| 150 | 385 | 50–750 | ST 150+F1+D8 |
| 160 | 405 | 50–750 | ST 160+F1+D8 |
| 180 | 445 | 50–700 | ST 180+F1+D8 |
| 200 | 485 | 50–700 | ST 200+F1+D8 |
| 200 | 500 | 50–700 | ST 200+F1+D8E500 |
| 220 | 525 | 50–700 | ST 220+F1+D8 |
| 250 | 585 | 50–700 | ST 250+F1+D8 |
| 250 | 600 | 50–700 | ST 250+F1+D8E600 |
Materijal i konstrukcija
Konstrukcija i materijal
Klipnjača: čelik C35, Tenifer/QPQ otvrdnutTijelo: čelik ST34 2-BK, crna epoksidna bojaNavoj: M6. Sila: 50–750 N.
Povezani proizvodi
Trebate pomoć pri odabiru?Pošaljite šifru proizvoda ili potrebne dimenzije, način ugradnje, opterećenje i uvjete rada.
