HALDER · T-slot elementi

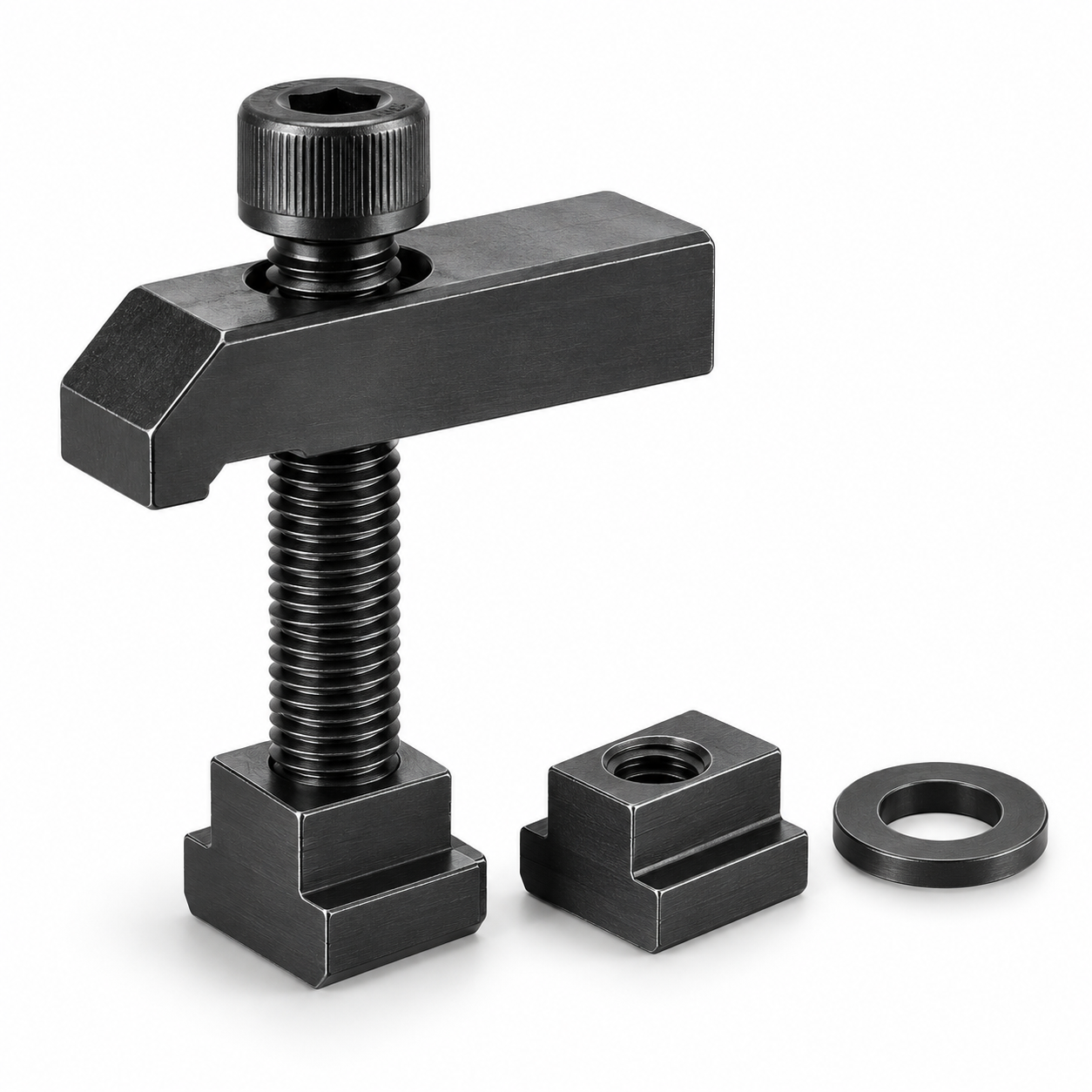

HALDER EH 23030 / EH 23070
Elementi za T-utore za pričvršćenje steznih elemenata i naprava na strojne stolove. Veličina T-utora, navoj i geometrija moraju odgovarati stroju i opterećenju.
HALDERT-slot elementi
Primjena
Tehničke značajke
Materijal i obradaStezni elementi od poboljšanog ili toplinski obrađenog čelikaStezni elementi od poboljšanog ili toplinski obrađenog čelika; ovisno o izvedbi pocinčani ili crnjeni. Mekane kontaktne površine mogu biti od mesinga.
KonstrukcijaKlasični elementi za strojne stezne naprave i T-utore.
Tvorničke dimenzijeDimenzijske oznake i vrijednosti prikazane su prema HALDER katalogu za konkretnu seriju.
Odabir izvedbeZa narudžbu koristite punu katalošku šifru iz tablice i provjerite odgovarajuću veličinu izvedbe.
Izvedbe i osnovne dimenzije
Šifra je prikazana u prvom stupcu. Dimenzijske oznake zadržane su prema tvorničkom crtežu. Kod narudžbe navedite potpunu katalošku oznaku.
Kataloška izvedba 1
| Šifra | Dimenzije | |||||||
|---|---|---|---|---|---|---|---|---|
| 23070.0006 | M 6 | 7.0 | 11.5 | 9 | 9.0 | 10 | 3.8 | – |
| 23070.0008 | M 8 | 9.0 | 15.0 | 12 | 11.0 | 13 | 8.4 | 23070.01081) |
| 23070.0010 | M10 | 11.5 | 18.5 | 15 | 15.0 | 16 | 20.0 | – |
| 23070.0012 | M12 | 14.0 | 20.8 | 18 | 17.0 | 18 | 24.0 | – |
| 23070.0014 | M14 | 16.0 | 24.2 | 21 | 20.0 | 21 | 39.0 | 2) – |
| 23070.0016 | M16 | 18.0 | 27.7 | 24 | 22.0 | 24 | 55.0 | 23070.01161) |
| 23070.0018 | M18 | 20.0 | 31.2 | 27 | 24.5 | 27 | 82.0 | 2) – |
| 23070.0020 | M20 | 22.0 | 34.6 | 30 | 27.0 | 30 | 110.0 | 23070.01201) |
| 23070.0022 | M22 | 24.0 | 39.3 | 33 | 29.0 | 34 | 162.0 | 2) – |
| 23070.0024 | M24 | 26.0 | 41.6 | 36 | 32.0 | 36 | 192.0 | – |
| 23070.0030 | M30 | 32.0 | 53.1 | 45 | 41.0 | 46 | 396.0 | – |
| 23070.0036 | M36 | 38.0 | 63.5 | 54 | 50.0 | 55 | 684.0 | – |
Materijal i konstrukcija
Materijal, konstrukcija i osnovne napomene
Stezni elementi od poboljšanog ili toplinski obrađenog čelika; ovisno o izvedbi pocinčani ili crnjeni. Mekane kontaktne površine mogu biti od mesinga.Klasični elementi za strojne stezne naprave i T-utore.
Povezani proizvodi
Trebate pomoć pri odabiru?Pošaljite šifru proizvoda ili potrebne dimenzije, način ugradnje, opterećenje i uvjete rada.
