Opis
T
WQT

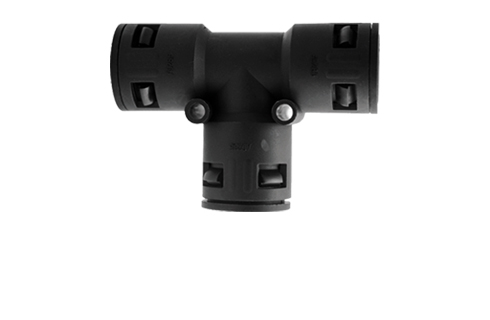

T razdjelna spojnica
T razdjelnik za spajanje i razvođenje zaštitnih cijevi u tri smjera.
- T razdjelna izvedba
- Tri priključka cijevi
- Za uredno grananje kabelskih trasa
- Za industrijske instalacije
FunkcijaGrananje cijevi u T rasporedu
UgradnjaZa centralno razvođenje kabela
BrtvljenjeUz odgovarajuću brtvu
Specifikacije
MaterijalPoliamid
BojaCrna
Radna temperatura-40 °C do +100 °C
Kratkotrajnodo +120 °C
Otpornost / zaštitaSamogasiva izvedba, bez halogena
Stupanj zaštiteIP68
Primjena
Strojevi
Elektroormari
Industrijska automatizacija
Zaštita kabelaDimenzijski crtež
NW1/NW2/NW3 = priključni promjeri cijevi
L1/L2 = dimenzije tijela
ØE = vanjski promjeri
ØF/G = pričvrsne dimenzije
L1/L2 = dimenzije tijela
ØE = vanjski promjeri
ØF/G = pričvrsne dimenzije
Kataloške izvedbe i dimenzije
WQT – T razdjelnik
| Šifra | Cijev NW1 | Cijev NW2 | Cijev NW3 | L1 mm | L2 mm | ØE1 - mm | ØE2 / ØE3 mm | 2 x ØF mm | G - mm | Pakiranje kom | Količina | Košarica |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WQT101010B | 10 | 10 | 10 | 71 | 46,5 | 20 | 20 | 4 | 20 | 25 | 1 |  |
| WQT121212B | 12 | 12 | 12 | 80 | 51,5 | 23 | 23 | 4 | 23 | 25 | 1 | |
| WQT171717B | 17 | 17 | 17 | 93,5 | 66 | 29,5 | 29,5 | 6,5 | 27 | 10 | 1 | |
| WQT231717B | 23 | 17 | 17 | 99,5 | 68,2 | 37 | 29,5 | 6,5 | 34 | 10 | 1 | |
| WQT232323B | 23 | 23 | 23 | 106 | 75 | 37 | 37 | 6,5 | 35,5 | 10 | 1 | |
| WQT292929B | 29 | 29 | 29 | 119 | 85 | 44 | 44 | 6,5 | 43 | 5 | 1 | |
| WQT292323B | 29 | 23 | 23 | 113 | 78 | 44 | 37 | 6,5 | 42 | 5 | 1 | |
| WQT363636B | 36 | 36 | 36 | 134 | 94 | 52 | 52 | 6,5 | 50 | 5 | 1 | |
| WQT484848B | 48 | 48 | 48 | 146 | 105 | 64 | 64 | 6,5 | 61 | 2 | 1 | |
