HB-B

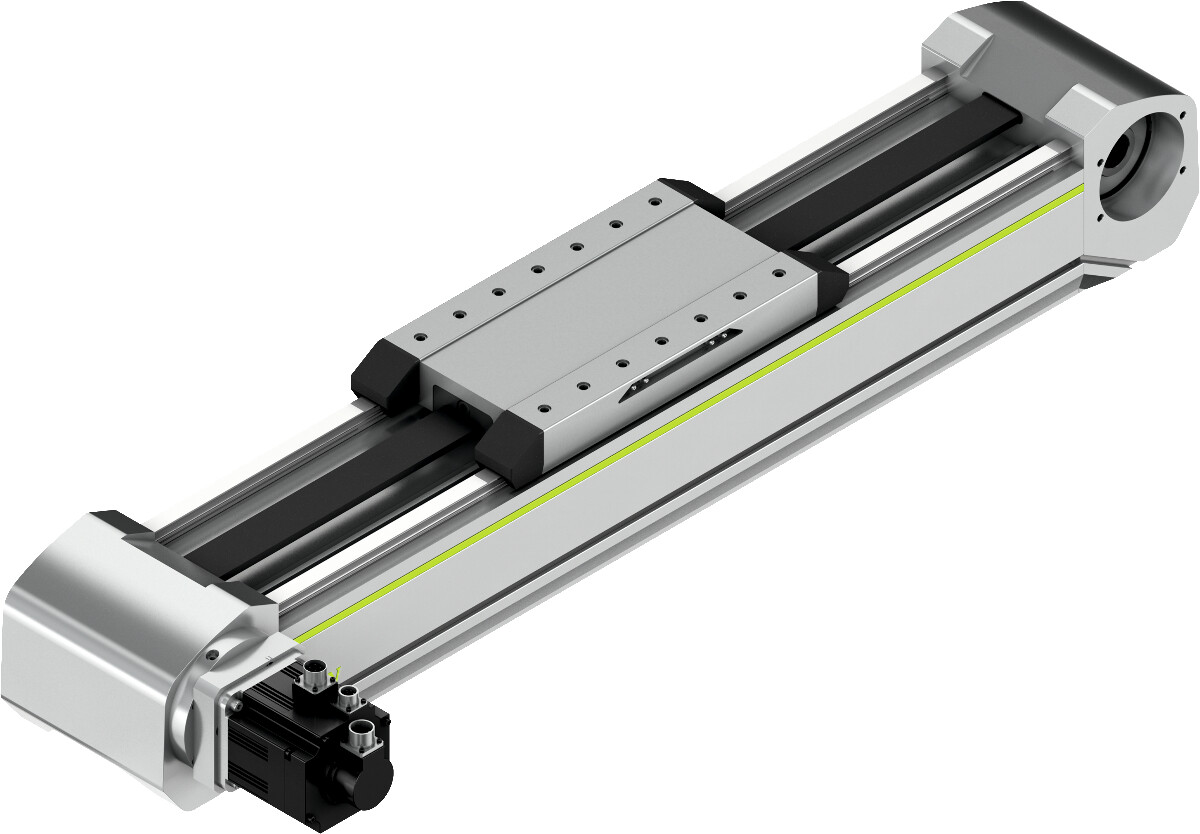

Mostna os sa zatvorenim aluminijskim profilom, dvostrukom O-vodilicom i remenskim pogonom.
Mostna os sa zatvorenim aluminijskim profilom, dvostrukom O-vodilicom i remenskim pogonom. Na ovoj stranici serija je prikazana kao tehnička obitelj: modeli, veličine i šifre navedeni su samo ondje gdje ih priloženi katalog izričito navodi. Za konačan odabir konkretne šifre potrebno je uskladiti hod, opterećenje, brzinu, točnost, orijentaciju ugradnje i uvjete okoline.
Opis, primjene i način odabira
Mostna os sa zatvorenim aluminijskim profilom, dvostrukom O-vodilicom i remenskim pogonom.
Primjena: Industrijska automatizacija, strojogradnja i primjene koje odgovaraju karakteristikama konkretne serije.
Za konačan odabir potrebno je provjeriti konkretnu veličinu/šifru u aktualnom proizvođačkom katalogu i uskladiti opterećenje, hod, brzinu, ciklus, točnost i uvjete okoline.
Modeli, veličine i šifre
| Oznaka / model | Dimenzijska / izvedbena informacija |
|---|---|
| HB-B | bridge belt axis |
Tehnički podaci
| Hod | slobodno odabiriv u milimetarskim koracima prema seriji |
| Pogon | zupčasti remen / omega remen prema seriji |
| Vođenje | HIWIN profilne vodilice |
| Opcije | limit prekidači, mjerni sustav, dodatna kolica, motor/reduktor adapteri |
Odabir i konfiguracija
- Dimenzionirati prema masi, sili posmaka, brzini, ubrzanju i momentima
- Za nehorizontalne osi uključiti statičku komponentu pogonskog momenta
- Provjeriti dodatke i ograničenja energetskog lanca za konkretan hod
Projektiranje i ugradnja
- Dimenzioniranje napraviti prema stvarnom opterećenju, hodu, brzini, ubrzanju, duty-cycleu i uvjetima okoline.
- Za nestandardne duljine, zaštitu, podmazivanje, prednaprezanje, motore, reduktore i adaptere provjeriti izvedivost za konkretnu šifru.
- Podaci na stranici su sažetak proizvođačkog kataloga; kod narudžbe vrijedi aktualna proizvođačka dokumentacija.
