HALDER · Kurble i okretne ručke

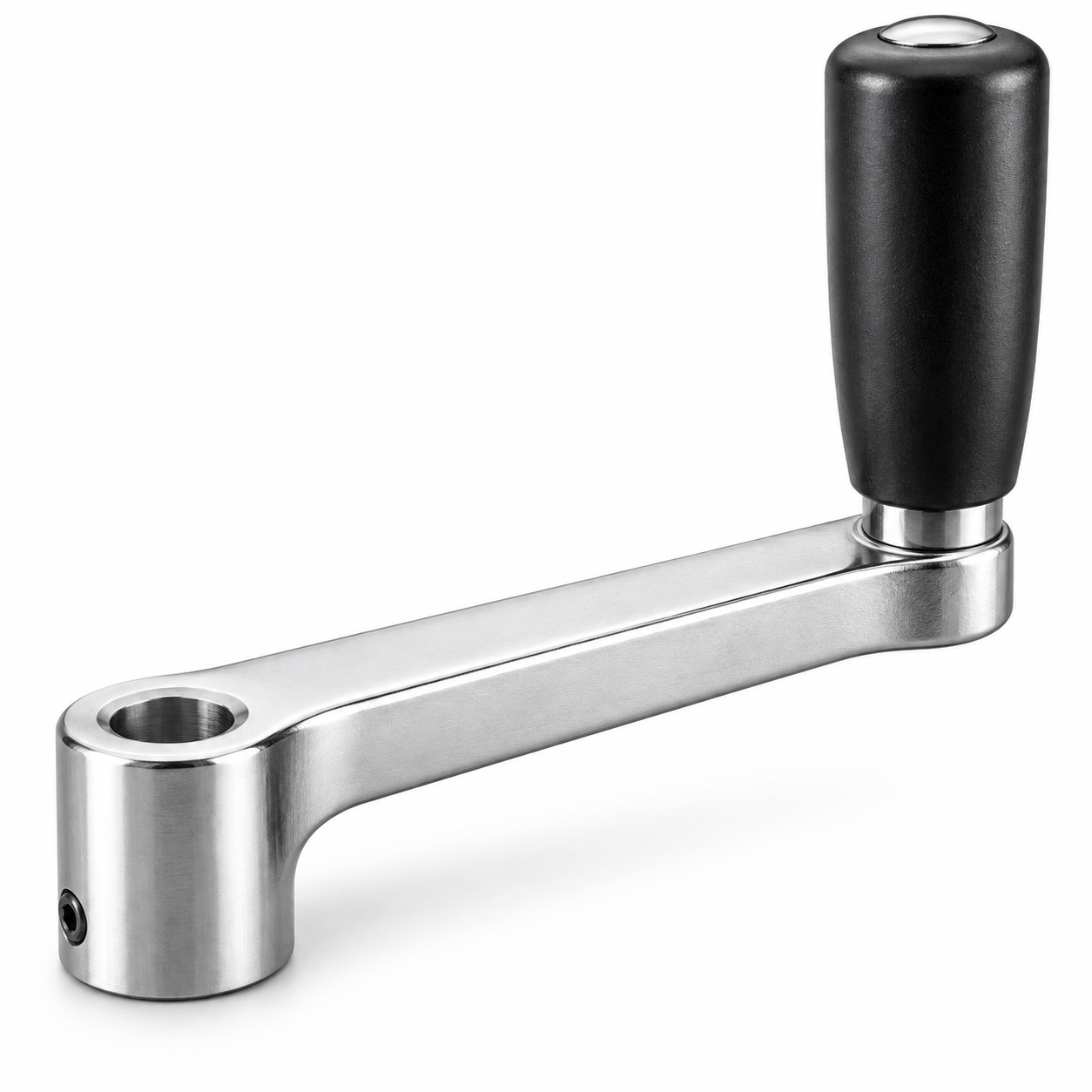

HALDER EH 24450 / EH 24460
Kurble i okretne ručke za ručno pokretanje vretena i mehanizama. Duljina kraka, promjer provrta i izvedba ručke određuju odgovarajuću varijantu.
HALDERKurble i okretne ručke
Primjena
Tehničke značajke
Materijal i obradaČelik, tokaren i galvanski pocinčan/pasiviranČelik, tokaren i galvanski pocinčan/pasiviran; pojedine izvedbe od nehrđajućeg čelika 1.4404.
KonstrukcijaOkretne ručke za ručna kola, kurble i upravljačke elemente.
Tvorničke dimenzijeDimenzijske oznake i vrijednosti prikazane su prema HALDER katalogu za konkretnu seriju.
Odabir izvedbeZa narudžbu koristite punu katalošku šifru iz tablice i provjerite odgovarajuću veličinu izvedbe.
Izvedbe i osnovne dimenzije
Šifra je prikazana u prvom stupcu. Dimenzijske oznake zadržane su prema tvorničkom crtežu. Kod narudžbe navedite potpunu katalošku oznaku.
Kataloška izvedba 1
| Šifra | Dimenzije | WS | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 24450.0016 | 16 | 7 | – | 10 | 50 | 11 | 7 | – | 45 | – | |
| 24450.0020 | 20 | 8 | – | 13 | 64 | 13 | 8 | – | 92 | – | |
| 24450.0025 | 25 | 10 | – | 16 | 80 | 14 | 10 | – | 179 | – | |
| 24450.0032 | 32 | 13 | – | 20 | 100 | 21 | 13 | – | 356 | – | |
| 24450.0036 | 36 | 16 | – | 22 | 112 | 26 | 14 | – | 519 | – | |
| 24450.0116 | 16 | – | M 6 | 10 | 50 | 11 | 7 | 3 | 43 | – | |
| 24450.0120 | 20 | – | M 8 | 13 | 64 | 13 | 8 | 4 | 88 | – | |
| 24450.0125 | 25 | – | M10 | 16 | 80 | 14 | 10 | 5 | 175 | – | |
| 24450.0132 | 32 | – | M12 | 20 | 100 | 21 | 13 | 6 | 340 | – | |
| 24450.0136 | 36 | – | M16 | 22 | 112 | 26 | 14 | 8 | 509 | – |
Kataloška izvedba 2
| Šifra | Dimenzije | WS | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 24460.0016 | 6 7 | – | 10 | 14 | 49 | 11 | 5.5 | 5.0 | – | 69 |
| 24460.0020 | 0 8 | – | 13 | 18 | 61 | 13 | 6.0 | 6.0 | – | 109 |
| 24460.0025 | 5 10 | – | 16 | 21 | 75 | 14 | 8.0 | 6.5 | – | 200 |
| 24460.0032 | 2 13 | – | 20 | 26 | 95 | 21 | 10.5 | 8.0 | – | 395 |
| 24460.0036 | 6 16 | – | 22 | 29 | 106 | 26 | 11.0 | 9.0 | – | 569 |
| 24460.0116 | 6 – | M 6 | 10 | 14 | 49 | 11 | 5.5 | 5.0 | 3 | 51 |
| 24460.0120 | 0 – | M 8 | 13 | 18 | 61 | 13 | 6.0 | 6.0 | 4 | 105 |
| 24460.0125 | 5 – | M10 | 16 | 21 | 75 | 14 | 8.0 | 6.5 | 5 | 190 |
| 24460.0132 | 2 – | M12 | 20 | 26 | 95 | 21 | 10.5 | 8.0 | 6 | 387 |
| 24460.0136 | 6 – | M16 | 22 | 29 | 106 | 26 | 11.0 | 9.0 | 8 | 566 |
Materijal i konstrukcija
Materijal, konstrukcija i osnovne napomene
Čelik, tokaren i galvanski pocinčan/pasiviran; pojedine izvedbe od nehrđajućeg čelika 1.4404.Okretne ručke za ručna kola, kurble i upravljačke elemente.
