HIWIN · HIWIN profilne kuglične vodilice

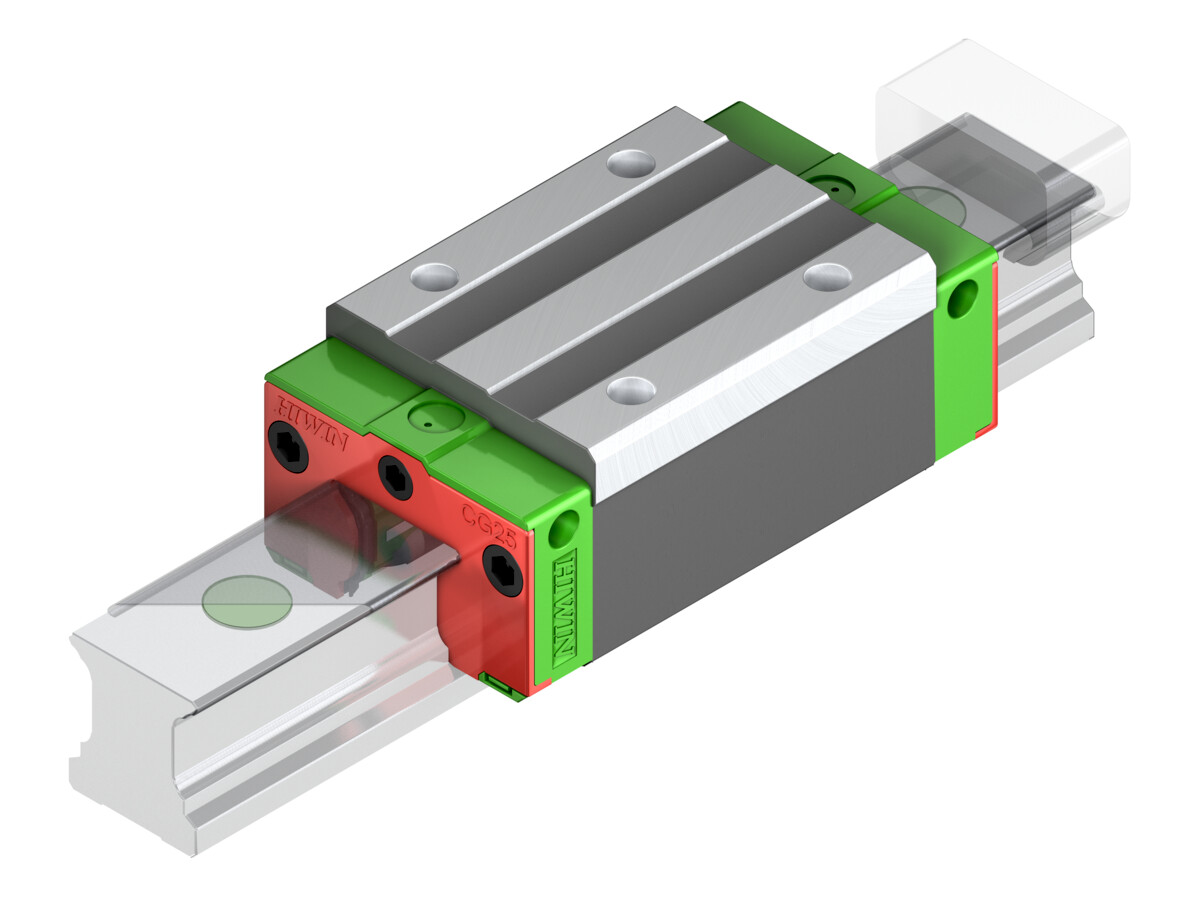

HIWIN CG

HIWIN CG serija koristi O-raspored kugličnih staza i optimiziranu geometriju za visoku nosivost i veliku momentnu krutost

HIWIN CG serija koristi O-raspored kugličnih staza i optimiziranu geometriju za visoku nosivost i veliku momentnu krutost. Dostupni su visoki, niski i prirubnički blokovi te CGR profilne tračnice

15, 20, 25, 30, 35, 45, 55, 65field_6a41a4f0c14abCGH-CA / CGH-HAfield_6a41a4e0c14aa

PDF dokumentacija Zatraži ponudu

Primjena

StrojogradnjaPogonski i rotacijski sklopovi za industrijske strojeve.

AutomatizacijaIntegracija u servo, pozicijske i kontrolirane osi.

Precizno pozicioniranjeKontrolirano gibanje, krutost i ponovljivost.

RobotikaKompaktni pogoni za robotske i višeosne sustave.

Konstrukcija i izvedbe

Veličine15, 20, 25, 30, 35, 45, 55, 65

Veličinefield_6a41a4f0c14ab

TipCGH-CA / CGH-HA

Tipfield_6a41a4e0c14aa

SerijaCGH

Serijafield_6a41a450c14a8

CGH

Visoki kvadratni blok

CGL

Niski kvadratni blok

CGW

Prirubnički blok s većom montažnom površinom

CGR

Profilna tračnica, dostupna za pričvršćenje odozgo ili odozdo

Tehnički podaci

CGH – dimenzije i nosivosti

Model	H	W	L	Cdyn	C0	Masa
CGH15CA	28	34	58.2	14,700	23,470	0.15
CGH20CA	30	44	74.9	27,100	36,680	0.25
CGH20HA	30	44	90.9	32,700	47,960	0.33
CGH25CA	40	48	84.0	34,900	52,820	0.46
CGH25HA	40	48	101.4	42,200	69,070	0.59
CGH30CA	45	60	97.4	48,500	71,870	0.71
CGH30HA	45	60	119.9	58,600	93,990	0.94
CGH35CA	55	70	111.4	64,600	93,990	1.24
CGH35HA	55	70	135.8	77,900	122,770	1.62
CGH45CA	70	86	137.6	103,800	146,710	2.38
CGH45HA	70	86	174.0	125,300	191,850	3.01

CGL – dimenzije i nosivosti

Model	H	W	L	Cdyn	C0	Masa
CGL15CA	24	34	58.2	14,700	23,470	0.11
CGL25CA	36	48	84.0	34,900	52,820	0.37
CGL25HA	36	48	101.4	42,200	69,070	0.47
CGL30CA	42	60	97.4	48,500	71,870	0.61
CGL30HA	42	60	119.9	58,600	93,990	0.82
CGL35CA	48	70	111.4	64,600	93,990	0.93
CGL35HA	48	70	135.8	77,900	122,770	1.22
CGL45CA	60	86	137.6	103,800	146,710	1.72
CGL45HA	60	86	174.0	125,300	191,850	2.39

CGW – dimenzije i nosivosti

Model	H	W	L	Cdyn	C0	Masa
CGW15CC	24	47	58.2	14,700	23,470	0.14
CGW20CC	30	63	74.9	27,100	36,680	0.36
CGW20HC	30	63	90.9	32,700	47,960	0.47
CGW25CC	36	70	84.0	34,900	52,820	0.53
CGW25HC	36	70	101.4	42,200	69,070	0.68
CGW30CC	42	90	97.4	48,500	71,870	0.90
CGW30HC	42	90	119.9	58,600	93,990	1.19
CGW35CC	48	100	111.4	64,600	93,990	1.37
CGW35HC	48	100	135.8	77,900	122,770	1.79
CGW45CC	60	120	137.6	103,800	146,710	2.45
CGW45HC	60	120	174.0	125,300	191,850	3.00

CGR profilne tračnice

Tračnica	Veličine	Pričvršćenje
CGR_R	15–45	odozgo
CGR_T	15–45	odozdo

Za konačan odabir serije HIWIN CG potrebno je provjeriti stvarnu konfiguraciju, opterećenja, radni ciklus i uvjete ugradnje.

Trebate pomoć pri odabiru HIWIN CG?

Pošaljite dimenzije, opterećenje, hod/brzinu i uvjete rada – pomoći ćemo definirati odgovarajuću izvedbu serije HIWIN CG.
