PETER OFNER · Tlačne plinske opruge

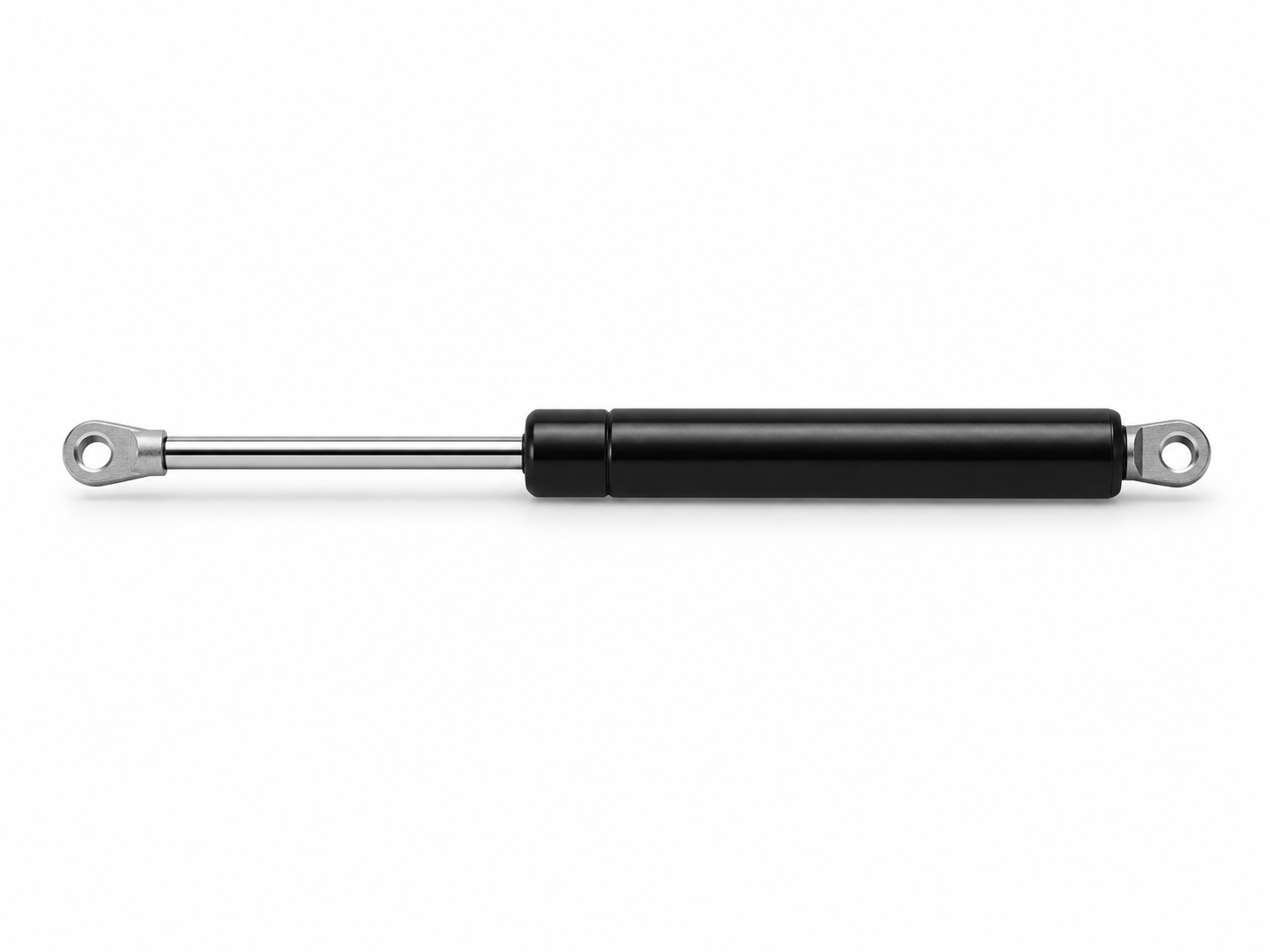

Peter Ofner ST D6
Tlačne plinske opruge koje stvaraju definiranu silu izvlačenja klipnjače. Odabir se provodi prema hodu, ukupnoj duljini, promjeru klipnjače, navoju i potrebnoj sili.
PETER OFNERTlačne plinske opruge
Primjena
Izvedbe i osnovne dimenzije
Navojna izvedba M6
Klipnjača Ø6 mm, cilindar Ø15 mm, navoj M6.
| Hod C [mm] | Duljina E [mm] | Sila F1 [N] | Kataloška oznaka |
|---|---|---|---|
| 20 | 80 | 30–250 | ST 020+F1 V+D6 |
| 40 | 115 | 30–400 | ST 040+F1 V+D6 |
| 60 | 155 | 30–400 | ST 060+F1 V+D6 |
| 80 | 195 | 30–400 | ST 080+F1 V+D6 |
| 100 | 225 | 30–400 | ST 100+F1 V+D6E225 |
| 100 | 235 | 30–400 | ST 100+F1 V+D6 |
| 120 | 275 | 30–400 | ST 120+F1 V+D6 |
| 150 | 335 | 30–400 | ST 150+F1 V+D6 |
Izvedba sa zavarenim ušicama
Ušice: otvor Ø6,5 mm, dubina 3 mm.
| Hod C [mm] | Duljina E [mm] | Sila F1 [N] | Kataloška oznaka |
|---|---|---|---|
| 20 | 94 | 30–250 | ST 020+F1+D6 |
| 40 | 145 | 30–400 | ST 040+F1+D6 |
| 60 | 185 | 30–400 | ST 060+F1+D6 |
| 80 | 225 | 30–400 | ST 080+F1+D6 |
| 100 | 265 | 30–400 | ST 100+F1+D6 |
| 120 | 305 | 30–400 | ST 120+F1+D6 |
| 150 | 365 | 30–400 | ST 150+F1+D6 |
Materijal i konstrukcija
Konstrukcija i materijal
Klipnjača: čelik C35, Tenifer/QPQ otvrdnutTijelo: čelik ST34 2-BK, crna epoksidna bojaNavoj: M6. Sila: 30–400 N.
Povezani proizvodi
Trebate pomoć pri odabiru?Pošaljite šifru proizvoda ili potrebne dimenzije, način ugradnje, opterećenje i uvjete rada.
