HIWIN

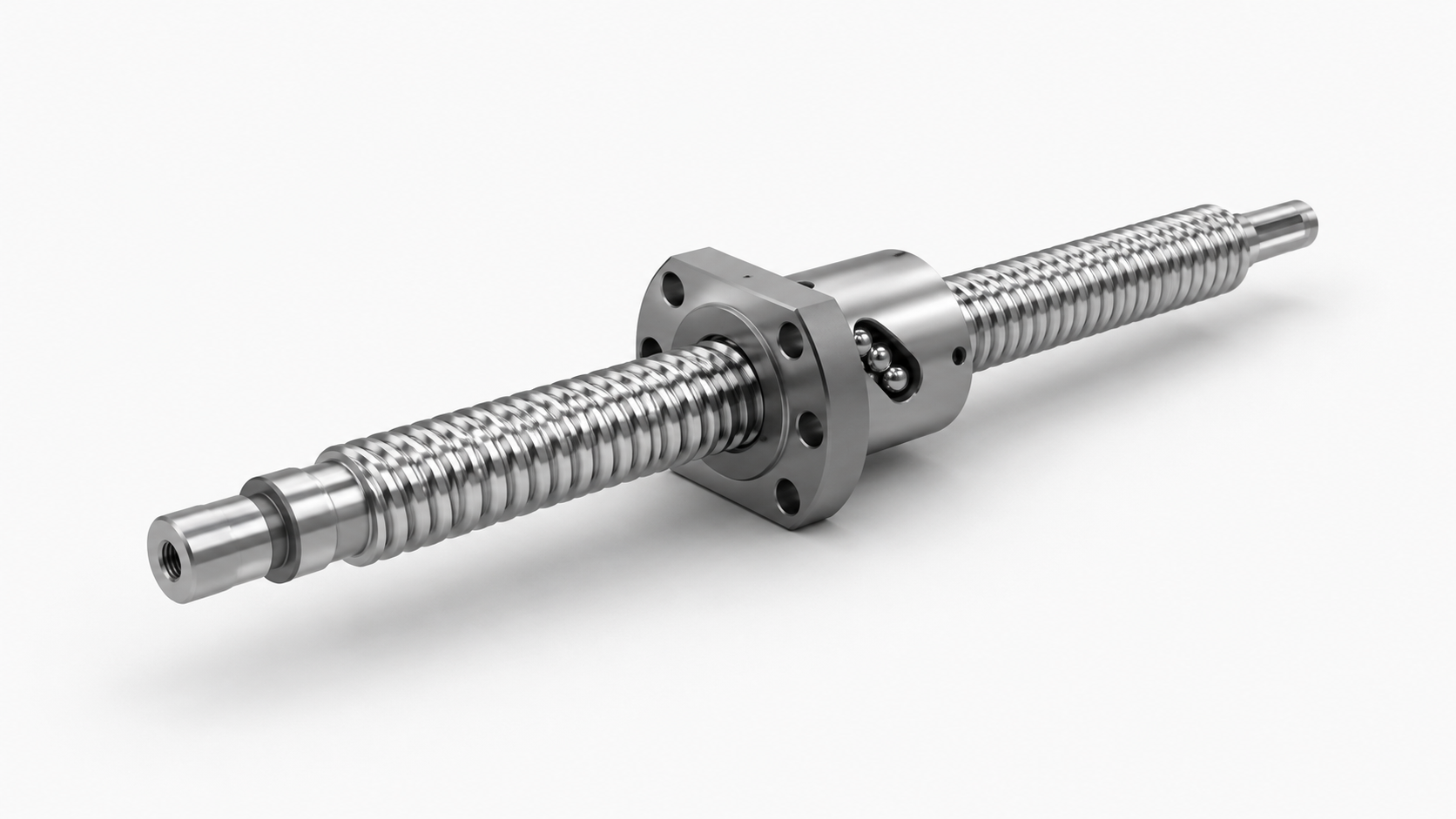

Ljuštena kuglična vretena
Kvalitetna kuglična vretena između valjanih i brušenih izvedbi. Pogodna su za transportne i pozicijske osi s većim zahtjevima za površinu, nosivost i geometriju.
Ø16–80 mmnazivni promjer
T5 / T7klase točnosti
do 6.000 mmmaks. duljina osovine
do ~5.100 mmtipična maks. duljina navojaSerije i izvedbe
DEB-xprirubnička jednostruka matica
DDB-xprirubnička dvostruka matica
ZEcilindrična jednostruka matica
SEcilindrična matica s navojnim učvršćenjem
SEMsigurnosna matica s prirubnicom
Tehnički podaci i dimenzije
| Serije | DEB-x, DDB-x, ZE, SE, SEM |
| Promjer vretena | Ø16–80 mm |
| Klase točnosti | T5 / T7 |
| Maks. duljina osovine | do 6.000 mm |
| Maks. duljina navoja | tipično do oko 5.100 mm, ovisno o promjeru |
| DEB/DDB brisači | N / K / F / V, ovisno o izvedbi |
| Izvještaj mjerenja | dostupan na zahtjev |
Kako definirati šifru – primjeri iz kataloga
Šifra se definira prema promjeru vretena, koraku, geometriji/krugovima matice, seriji matice, duljini navoja, ukupnoj duljini i klasi točnosti odnosno dopuštenom odstupanju.
R16-05K4-DEB-NR63-10T6-DEB-NR25-10K4-DDB-NR16-05T3-ZE-FR20-05T4-SE-FR40-10T4-SEM-FPrimjena i odabir
Prikladna su za automatizaciju i strojogradnju kada valjana vretena nisu dovoljna, a nije potrebna puna preciznost brušenih vretena.
- odabrati DEB za jednostruku, a DDB za dvostruku prirubničku maticu
- ZE i SE koristiti kada je poželjna cilindrična ili navojno učvršćena matica
- SEM koristiti gdje je potrebna sigurnosna funkcija matice
- kod dugih vretena obavezno provjeriti kritičnu brzinu i izvijanje
Projektiranje, ugradnja i održavanje
- precizno poravnati vreteno i oslonce
- kod velikih duljina koristiti odgovarajuću potporu i ležajne sklopove
- odabrati brisač prema radnoj okolini
- redovito provjeravati podmazivanje i zaštitu navoja

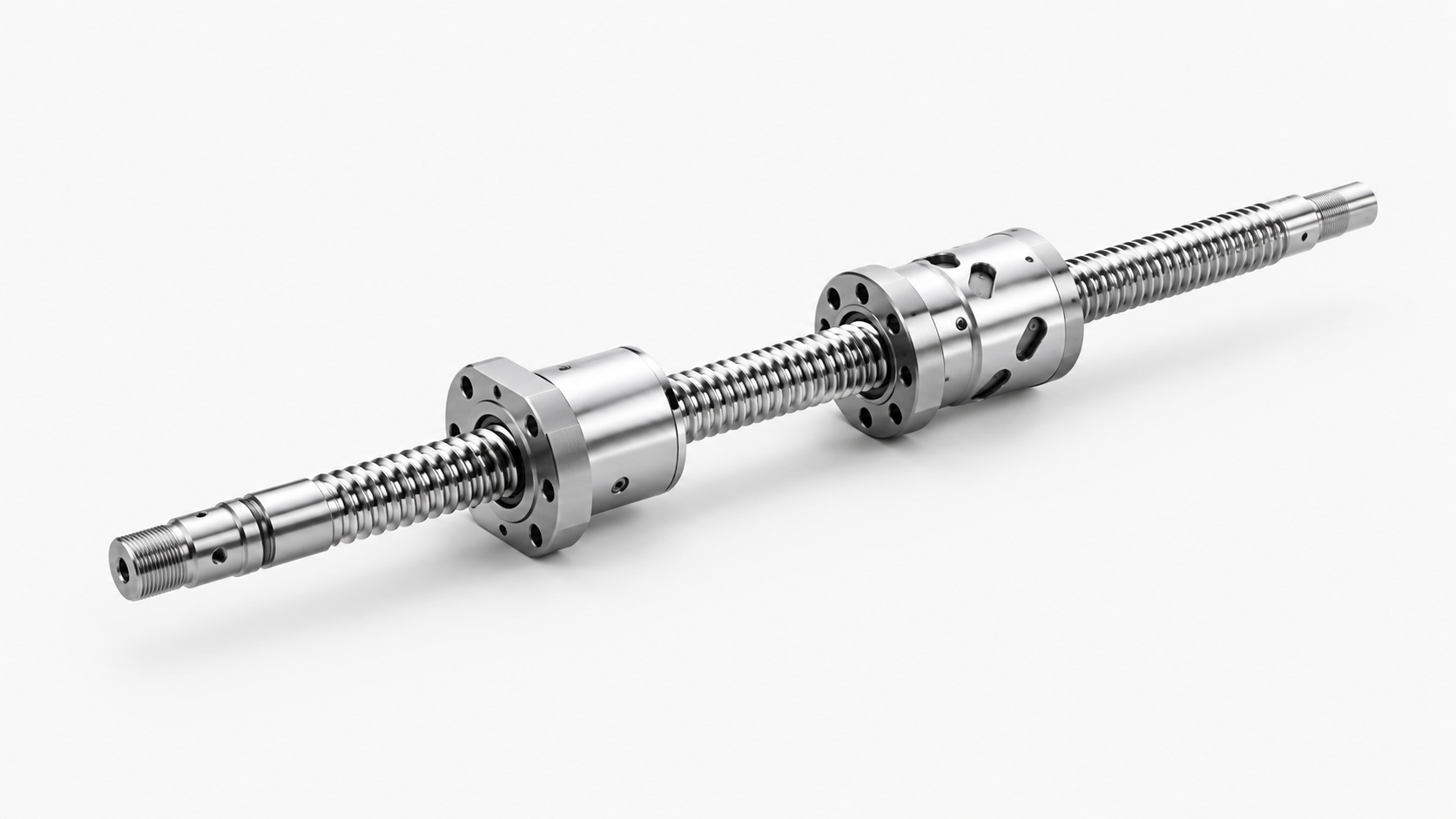

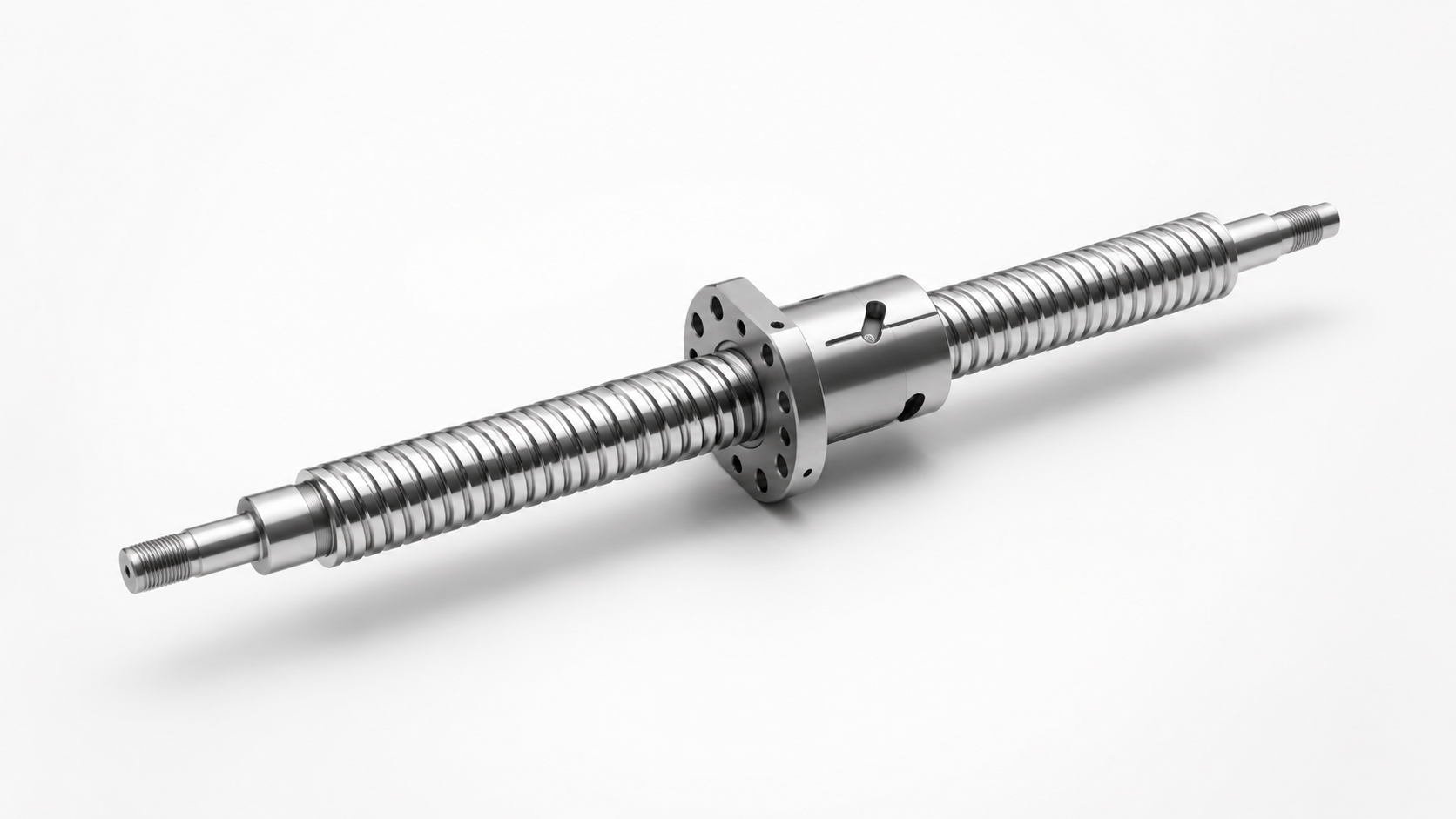

Povezani proizvodi
Trebate pomoć pri odabiru?
ZATRAŽI PONUDUPošaljite promjer, korak, hod/duljinu, opterećenje, brzinu i traženu točnost.
