Specijalna kuglična vretena

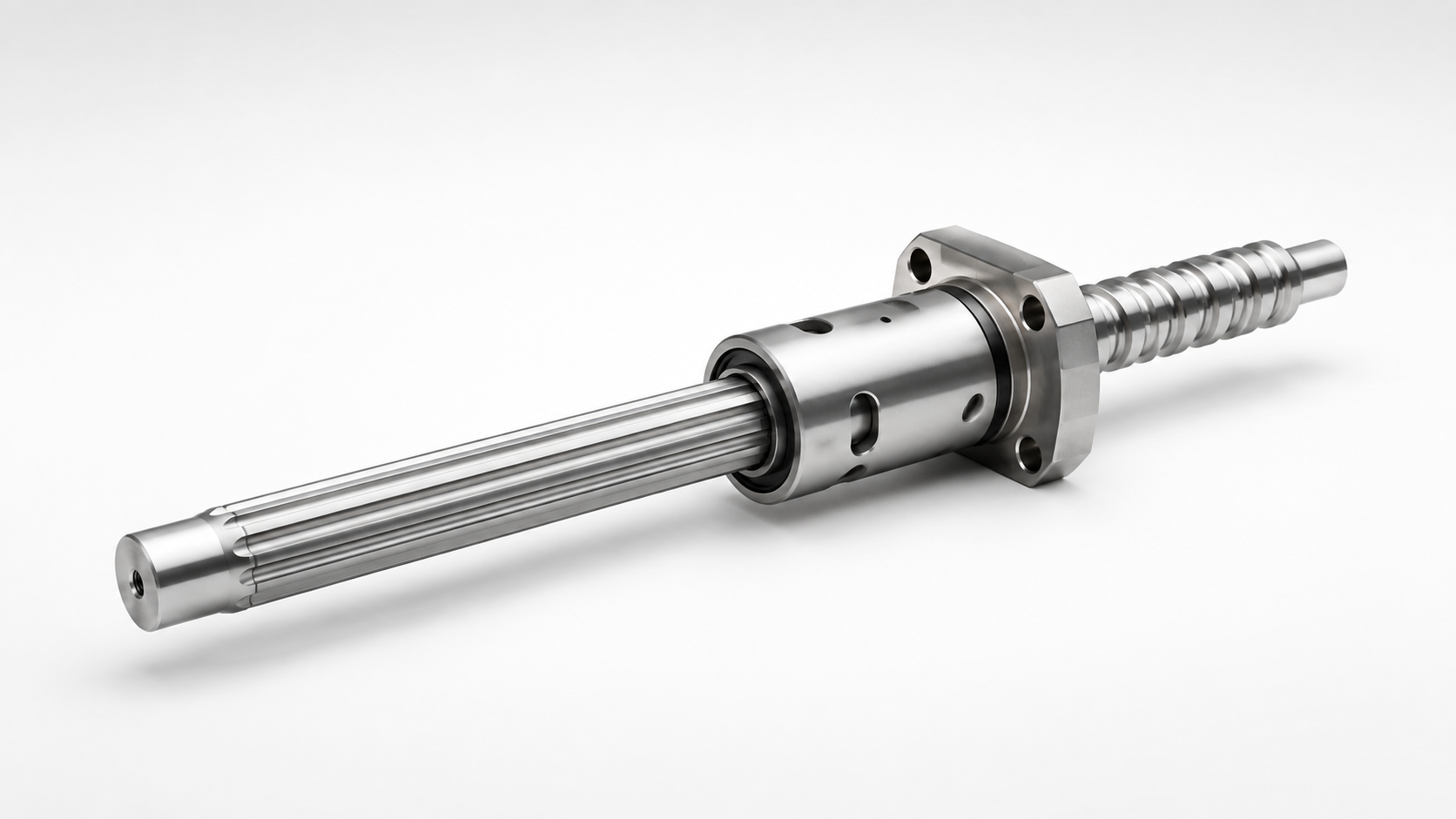

Specijalne izvedbe za pogonsku maticu i heavy-duty rad. AME koristi pogonjenu maticu s integriranim ležajnim sklopom, dok FSV povećava nosivost za vrlo velika aksijalna opterećenja.
AME Ø16–63pogonska matica
FSV Ø45–120heavy-duty
do 4.000 rpmAME, ovisno o veličini
2–3× nosivostFSV prema standardnim izvedbamaSerije i izvedbe
AMEpogonska matica s integriranim ležajnim sklopom
FSVheavy-duty izvedba za vrlo velika opterećenja
Tehnički podaci i dimenzije
| AME | pogonska matica; aksijalni kutno-kontaktni ležajni sklop ZKLF...ZF |
| AME promjeri | Ø16–63 mm |
| AME koraci | 5–20 mm |
| AME nmax | do 4.000 rpm, ovisno o veličini |
| FSV | heavy-duty kuglična vretena |
| FSV promjeri | Ø45–120 mm |
| FSV koraci | 10–25 mm |
| FSV klase | T5 / T7 |
| FSV nosivost | približno 2–3 puta veća od standardnih izvedbi |
| FSV maks. duljina | 2.000 mm |
Kako definirati šifru – primjeri iz kataloga
Šifra se definira prema promjeru vretena, koraku, geometriji/krugovima matice, seriji matice, duljini navoja, ukupnoj duljini i klasi točnosti odnosno dopuštenom odstupanju.
R40-20T2-AMER63-10T6-AMER80-25B3-FSVR120-25B3-FSVPrimjena i odabir
AME je namijenjen konstrukcijama gdje se pogoni matica, a vreteno ostaje nepomično ili se želi smanjiti problem kritične brzine dugačke osovine. FSV je namijenjen prešama, brizgalicama, tlačnom lijevu, pogonskim mehanizmima i robotici.
- AME odabrati prema promjeru, koraku i potrebnoj brzini matice
- FSV odabrati prema aksijalnoj sili i potrebnom životnom vijeku
- provjeriti ležajni sklop, pogonski remen/reduktor i način podmazivanja
- za heavy-duty rad provjeriti toplinsko opterećenje i radni ciklus
Projektiranje, ugradnja i održavanje
- kod AME osigurati pravilnu ugradnju ležajnog sklopa i pogona matice
- kod FSV osigurati kruto oslanjanje i pravilno podmazivanje
- provjeriti zaštitu vretena u prljavim industrijskim okruženjima
- konačnu konfiguraciju potvrditi prema tablici konkretne serije
