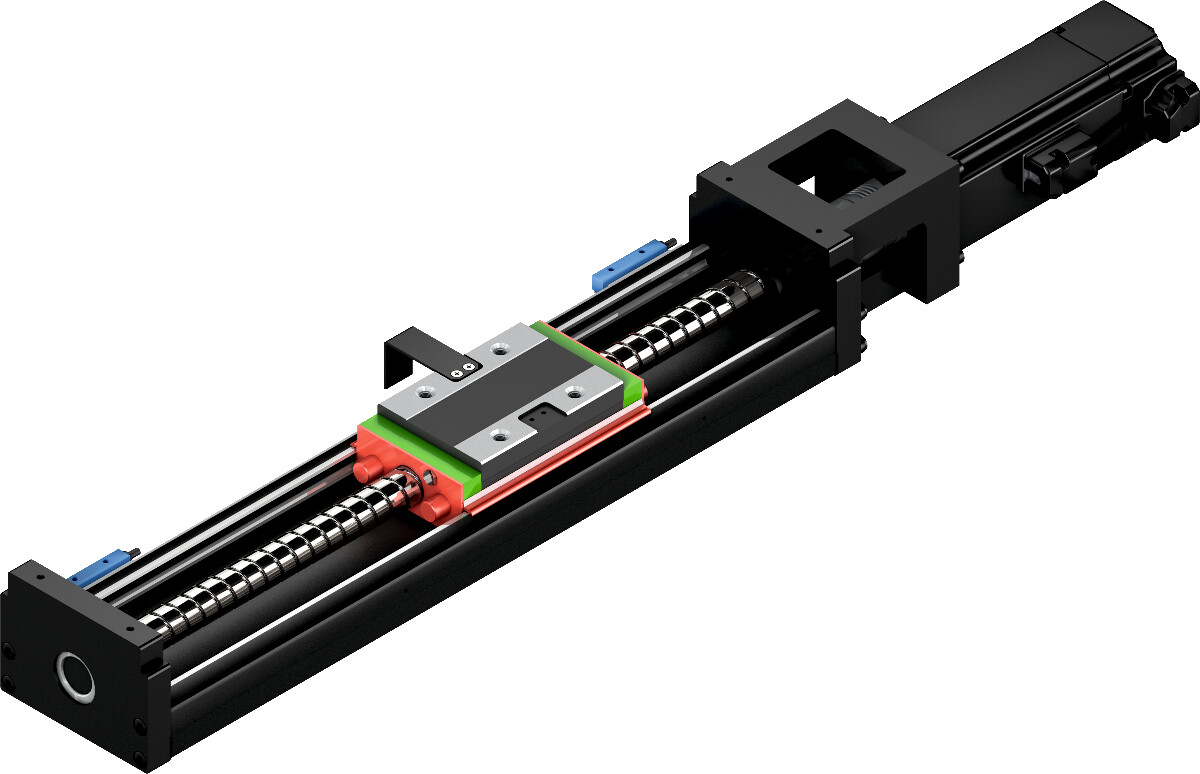

KK / KF precizne osi
Kompaktne precizne osi s kugličnim vretenom i čeličnim profilom za visoku krutost.
Kompaktne precizne osi s kugličnim vretenom i čeličnim profilom za visoku krutost. Na ovoj stranici serija je prikazana kao tehnička obitelj: modeli, veličine i šifre navedeni su samo ondje gdje ih priloženi katalog izričito navodi. Za konačan odabir konkretne šifre potrebno je uskladiti hod, opterećenje, brzinu, točnost, orijentaciju ugradnje i uvjete okoline.
Opis, primjene i način odabira
Kompaktne precizne osi s kugličnim vretenom i čeličnim profilom za visoku krutost.
Primjena: Industrijska automatizacija, strojogradnja i primjene koje odgovaraju karakteristikama konkretne serije.
Za konačan odabir potrebno je provjeriti konkretnu veličinu/šifru u aktualnom proizvođačkom katalogu i uskladiti opterećenje, hod, brzinu, ciklus, točnost i uvjete okoline.
Modeli, veličine i šifre
| Oznaka / model | Dimenzijska / izvedbena informacija |
|---|---|
| KK30 / 40 / 50 / 60 | KK standard |
| KF60 | KF |
| KK86 / KF86 | srednje veličine |
| KK100 / KK130 | veće veličine |
Tehnički podaci
| Pogon | kuglično vreteno |
| Profil | čelik |
| Prednost | visoka krutost |
| Opcija | cross-table konfiguracija |
| Servo kompatibilnost | EM1 50–1000 W prema točnosti i ugradnji |
Odabir i konfiguracija
- Odabrati veličinu prema hodu, sili, nosivosti i brzini
- Dostupne zaštite, mazalice i servo motor konfiguracije
Projektiranje i ugradnja
- Dimenzioniranje napraviti prema stvarnom opterećenju, hodu, brzini, ubrzanju, duty-cycleu i uvjetima okoline.
- Za nestandardne duljine, zaštitu, podmazivanje, prednaprezanje, motore, reduktore i adaptere provjeriti izvedivost za konkretnu šifru.
- Podaci na stranici su sažetak proizvođačkog kataloga; kod narudžbe vrijedi aktualna proizvođačka dokumentacija.
Kako definirati šifru / model
- prvi dio oznake definira obitelj modula (HIWIN KK / KF precizne osi)
- slijedi veličina profila / osi
- odabire se pogon: remen, kuglično vreteno, rack ili linearni motor, ovisno o obitelji
- zadaje se hod i konfiguracija kolica
- definiraju se položaj motora/reduktora, limit prekidači, energetski lanac i druge opcije
