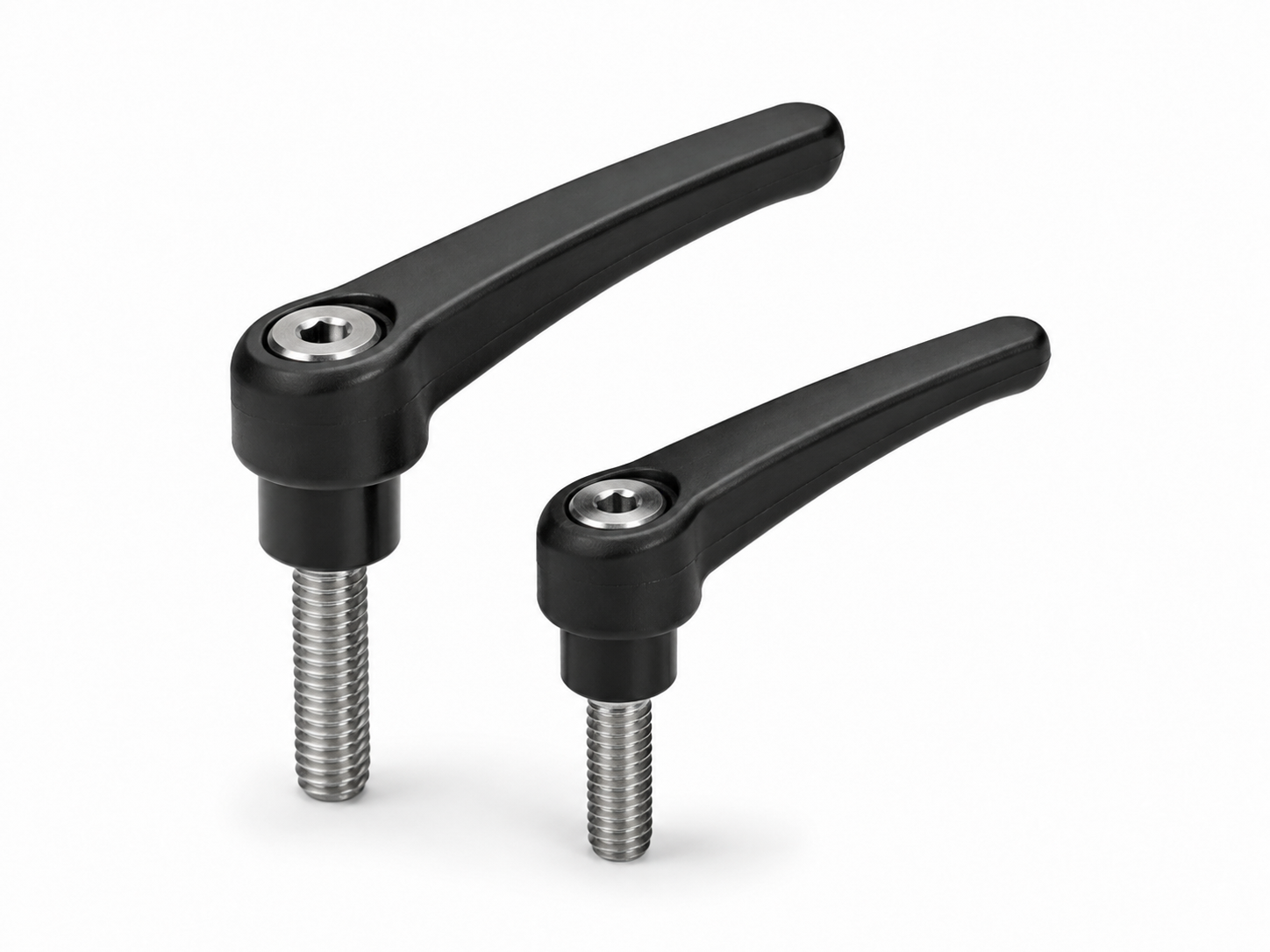

HALDER EH 24420
Podesive stezne ručice za brzo ručno stezanje i repozicioniranje ručice bez promjene zategnutosti navoja. Ključni parametri su navoj, duljina, geometrija ručke, materijal i dopuštena sila.
HALDERStezne ručice
Primjena
Tehničke značajke
Materijal i obradaUnutarnji dijelovi od nitriranog i crnjenog čelikaUnutarnji dijelovi od nitriranog i crnjenog čelika; ručica od tlačno lijevanog cinka s plastificiranom površinom.
KonstrukcijaRobusna podesiva stezna ručica za često pozicioniranje i stezanje.
Tvorničke dimenzijeDimenzijske oznake i vrijednosti prikazane su prema HALDER katalogu za konkretnu seriju.
Odabir izvedbeZa narudžbu koristite punu katalošku šifru iz tablice i provjerite odgovarajuću veličinu izvedbe.
Izvedbe i osnovne dimenzije
Šifra je prikazana u prvom stupcu. Dimenzijske oznake zadržane su prema tvorničkom crtežu. Kod narudžbe navedite potpunu katalošku oznaku.
Kataloška izvedba 1
| Šifra | Dimenzije | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 24420.0010 | M 6 | 24 | 34.5 | 50 | 3.0 | 62 | 12.5 | 5.0 | 91 | 24420.0012 |
| 24420.0110 | M 8 | 25 | 39.5 | 56 | 3.5 | 74 | 14.0 | 4.2 | 138 | 24420.0112 |
| 24420.0210 | M10 | 30 | 46.5 | 66 | 4.0 | 89 | 18.0 | 5.4 | 205 | 24420.0212 |
| 24420.0310 | M12 | 35 | 56.5 | 82 | 5.0 | 108 | 26.5 | 6.6 | 358 | 24420.0312 |
Kataloška izvedba 2
| Šifra | Dimenzije | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 24420.1010 | 18 M 6 | 24 | 34.5 | 50 | 3.0 | 62 | 12.5 | 5.0 | 92 | 24420.1012 |
| 24420.1110 | 22 M 8 | 25 | 39.5 | 56 | 3.5 | 74 | 14.0 | 4.2 | 135 | 24420.1112 |
| 24420.1210 | 25 M10 | 30 | 46.5 | 66 | 4.0 | 89 | 18.0 | 5.4 | 204 | 24420.1212 |
| 24420.1310 | 30 M12 | 35 | 56.5 | 82 | 5.0 | 108 | 26.5 | 6.6 | 359 | 24420.1312 |
Materijal i konstrukcija
Materijal, konstrukcija i osnovne napomene
Unutarnji dijelovi od nitriranog i crnjenog čelika; ručica od tlačno lijevanog cinka s plastificiranom površinom.Robusna podesiva stezna ručica za često pozicioniranje i stezanje.
Povezani proizvodi
Trebate pomoć pri odabiru?Pošaljite šifru proizvoda ili potrebne dimenzije, način ugradnje, opterećenje i uvjete rada.
ZATRAŽI PONUDU
