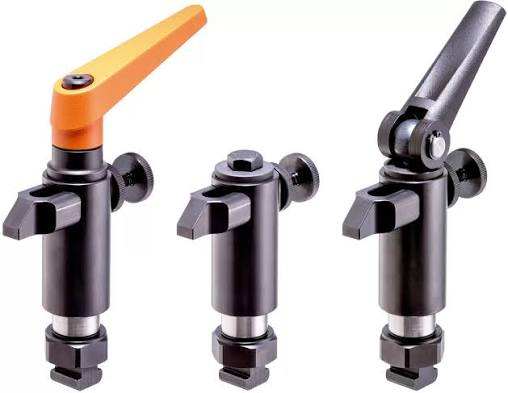

HALDER EH 23310 / EH 23410

HALDER · Stezni elementi

HALDER EH 23310 / EH 23410

Strojni stezni elementi za prijenos definirane sile na obradak ili komponentu naprave. Geometrija, hod, kontaktna površina i sila stezanja moraju odgovarati konstrukciji naprave.

HALDERStezni elementi

PDF KATALOG ZATRAŽI PONUDU

Primjena

Stezne napravePozicioniranje i stezanje obradaka i komponenti.

StrojogradnjaPrecizni elementi za naprave, strojeve i alate.

ObradaStezanje obratka i ponovljivo referenciranje obratka.

AutomatizacijaDefinirano pozicioniranje i brza izmjena sklopova.

Tehničke značajke

Materijal i obradaOvisno o seriji: cementirani/crnjeni čelik, brušeni čelik ili nehrđajući čelik 1.4305.

KonstrukcijaStezni elementi s mehaničkim prijenosom sile za obradne i montažne naprave.

Tvorničke dimenzijeDimenzijske oznake i vrijednosti prikazane su prema HALDER katalogu za konkretnu seriju.

Odabir izvedbeZa narudžbu koristite punu katalošku šifru iz tablice i provjerite odgovarajuću veličinu izvedbe.

Izvedbe i osnovne dimenzije

Šifra je prikazana u prvom stupcu. Dimenzijske oznake zadržane su prema tvorničkom crtežu. Kod narudžbe navedite potpunu katalošku oznaku.

Kataloška izvedba 1

Šifra
23410.0050	317	23410.0051
23410.0150	159	23410.0151

Kataloška izvedba 2

Šifra	Dimenzije							d 4 Promjer ručke
23410.0210	24 8 13	11 M 6 28	12.0 1	3.32 14.64	15.30	3.3	9	8	50
23410.0220	30 10 15	13 M 8 32	15.0 1	6.65 18.30	19.12	4.1	12	10	100
23410.0230	35 12 17	15 M10 36	17.5 1	9.42 21.34	22.31	4.8	15	12	150

Kataloška izvedba 3

Šifra	Dimenzije							Hod C f	lamp- ing orce	Tigh enin torqu max	t- g e .
23310.0065	60	60 24	68 – 98 M16 95 – 135	96 – 123 17	99	69	53	30	15	70	2307
23310.0067				126 – 163 24	99	69	53	40	15	70	3020

Kataloška izvedba 4

Šifra	Dimenzije												Hod	Sila stezanja	Moment pritezanja maks.
23310.0070	82.5	155	100	M24	M20	49	220 – 250 270 – 320 3	0 90 65 49	115	91.5	148	100	30	30	200 21

Kataloška izvedba 5

Šifra	Dimenzije				For down-thrust clamp
23310.0345	6 10	2 16	25 – –	– 22760.0040	23310.0027 - 23310.0029	14
23310.0348	6 10	3 20	32 – –	– 22760.0042	23310.0040 - 23310.0045	23
23310.0350	7 16	5 28	– 43.5 17	.5 35 22760.0052	23310.0050-.0058/23310.0083-.0088	32
23310.0360	10 20	8 40	– 66.5 27	.5 56 22760.0064	23310.0065, 23310.0067	151
23310.0351	15 40	10 62	– 93.0 39	.0 78 22760.0104	23310.0070	355

Kataloška izvedba 6

Šifra	Dimenzije					WS
23310.0125	25	20 ±0.01	M 8	10	–	22	75
23310.0126		40 ±0.01	M 8	20	–	22	150
23310.0127		80 ±0.01	M 8	20	–	22	306
23310.0130	32	35 ±0.01	M10	20	–	27	202
23310.0132		70 ±0.01	M10	20	–	27	411
23310.0134		140 ±0.01	M10	20	–	27	848
23310.0140	40	35 ±0.01	M12	20	–	36	336
23310.0141		70 ±0.01	M12	20	–	36	673
23310.0142		140 ±0.01	M12	20	–	36	1366
23310.0145		35 ±0.01	M16	20	–	36	331
23310.0146		70 ±0.01	M16	20	–	36	663
23310.0147		140 ±0.01	M16	20	–	36	1330
23310.0160	60	35 ±0.01	M12	20	–	55	765
23310.0161		70 ±0.01	M12	20	–	55	1533
23310.0162		140 ±0.01	M12	20	–	55	3096
23310.0165		35 ±0.01	M16	20	–	55	763
23310.0166		70 ±0.01	M16	20	–	55	1522
23310.0167		140 ±0.01	M16	20	–	55	3056
23310.0170		50 ±0.01	M20	20	–	55	1087
23310.0171		100 ±0.01	M20	20	–	55	2130
23310.0172		200 ±0.01	M20	20	–	55	4335
23310.0241	70	50 ±0.01	M24	25	–	65	1361
23310.0242		100 ±0.01	M24	25	–	65	2721
23310.0243	90	200 ±0.02	M24	35	50	65	8860
23310.0244		300 ±0.02	M24	35	50	65	13820

Materijal i konstrukcija

Materijal, konstrukcija i osnovne napomene

Ovisno o seriji: cementirani/crnjeni čelik, brušeni čelik ili nehrđajući čelik 1.4305.Stezni elementi s mehaničkim prijenosom sile za obradne i montažne naprave.

Trebate pomoć pri odabiru?Pošaljite šifru proizvoda ili potrebne dimenzije, način ugradnje, opterećenje i uvjete rada.
