HALDER · STANDARDNI I STEZNI ELEMENTI

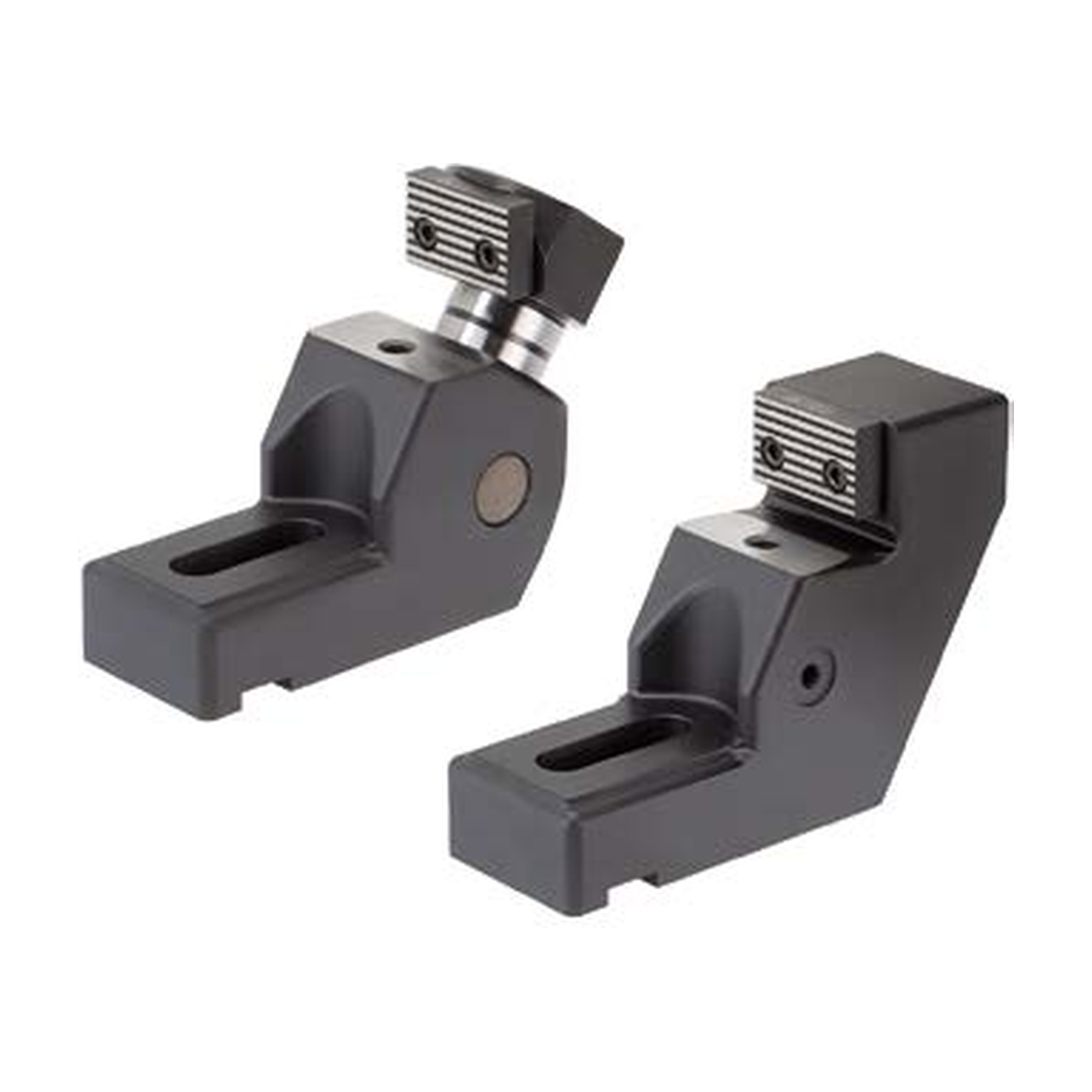

HALDER EH 23211
Sub-Part stege
Sub-Part stega i graničnik omogućuju stezanje obratka s čeone strane i korištenje gotovo cijele površine strojnog stola.
Primjena
Strojne napravePozicioniranje, stezanje i oslanjanje obratka u proizvodnim napravama.
Obrada metalaPrimjena kod glodanja, bušenja, brušenja, zavarivanja i montaže.
Brza izmjenaKonstrukcija prilagođena ponovljivom radu i kratkom vremenu rukovanja.
Industrijska primjenaElementi za alatničarstvo, strojeve i serijsku proizvodnju.
Tehničke značajke
Stezna silado 20 kN
Hod stezanja10,6 mm
Stezni vijakM16, SW14
Materijalnodularni lijev GGG 60
Izvedbe i osnovne dimenzije
Podaci su preuzeti iz HALDER Standard Parts kataloga. Šifra je navedena uz pripadajuće dimenzije i izvedbu.
Kataloške izvedbe
| Šifra | Izvedba | Horizontalna sila max. [kN] | Moment max. [Nm] | Masa [kg] |
|---|---|---|---|---|
| 23211.0010 | Sub-Part stega | 20 | 50 | 5 |
| 23211.0020 | Sub-Part graničnik | - | - | 5 |
Materijal i konstrukcija
Materijal, konstrukcija i napomene
Puno tijelo od nodularnog lijeva GGG 60 smanjuje vibracije. Kosi položaj čeljusti daje down-hold učinak, a izmjenjive čeljusti omogućuju prilagodbu obratku.
Trebate pomoć pri odabiru?Pošaljite šifru proizvoda i potrebne dimenzije, način ugradnje i uvjete rada.
