Hegra Rail
Heavy-duty teleskopske vodilice za velika opterećenja, duga izvlačenja i zahtjevne industrijske uvjete.
Heavy-duty teleskopske vodilice za velika opterećenja, duga izvlačenja i zahtjevne industrijske uvjete. Na ovoj stranici serija je prikazana kao tehnička obitelj: modeli, veličine i šifre navedeni su samo ondje gdje ih priloženi katalog izričito navodi. Za konačan odabir konkretne šifre potrebno je uskladiti hod, opterećenje, brzinu, točnost, orijentaciju ugradnje i uvjete okoline.
Dostupne serije
Opis, primjene i način odabira
Heavy-duty teleskopske vodilice za velika opterećenja, duga izvlačenja i zahtjevne industrijske uvjete.
Primjena: Heavy-duty izvlačne konstrukcije, strojevi, vozila i industrijska oprema s velikim opterećenjem.
Za konačan odabir potrebno je provjeriti konkretnu veličinu/šifru u aktualnom proizvođačkom katalogu i uskladiti opterećenje, hod, brzinu, ciklus, točnost i uvjete okoline.
Modeli, veličine i šifre
| Oznaka / model | Dimenzijska / izvedbena informacija |
|---|---|

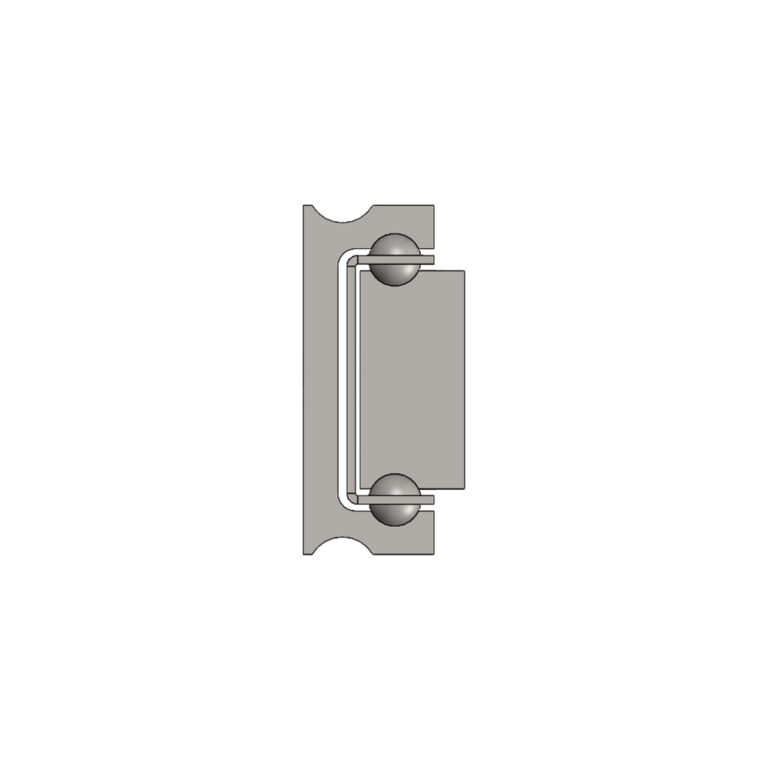

| HTT | HTT030 / 040 / 050 |

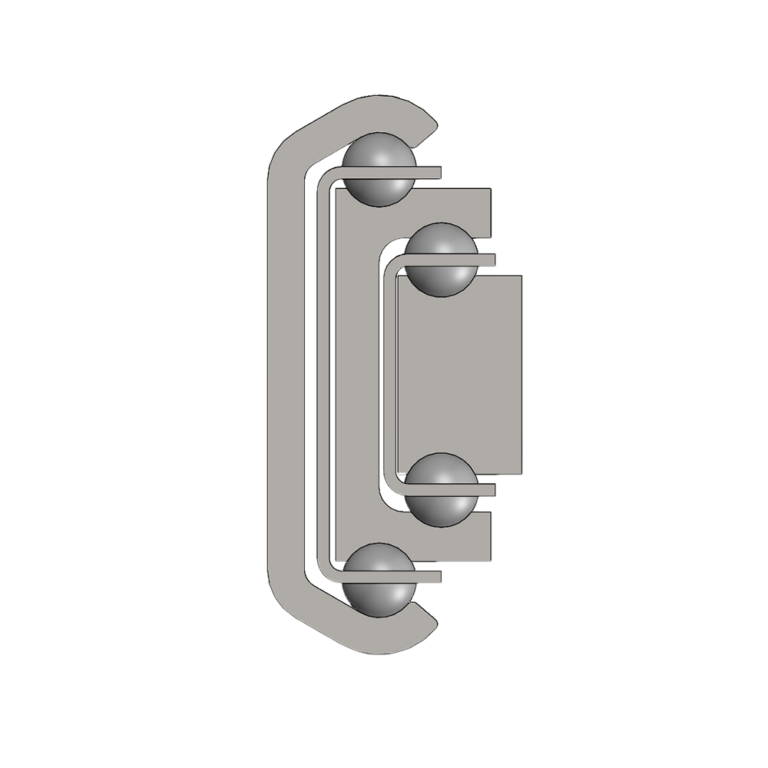

| HVC | HVC obitelj |

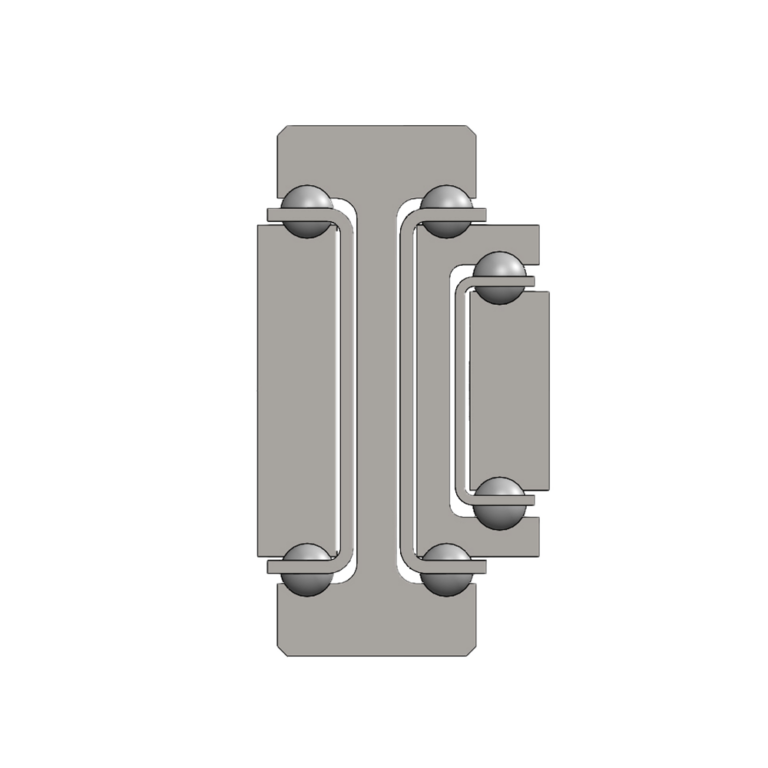

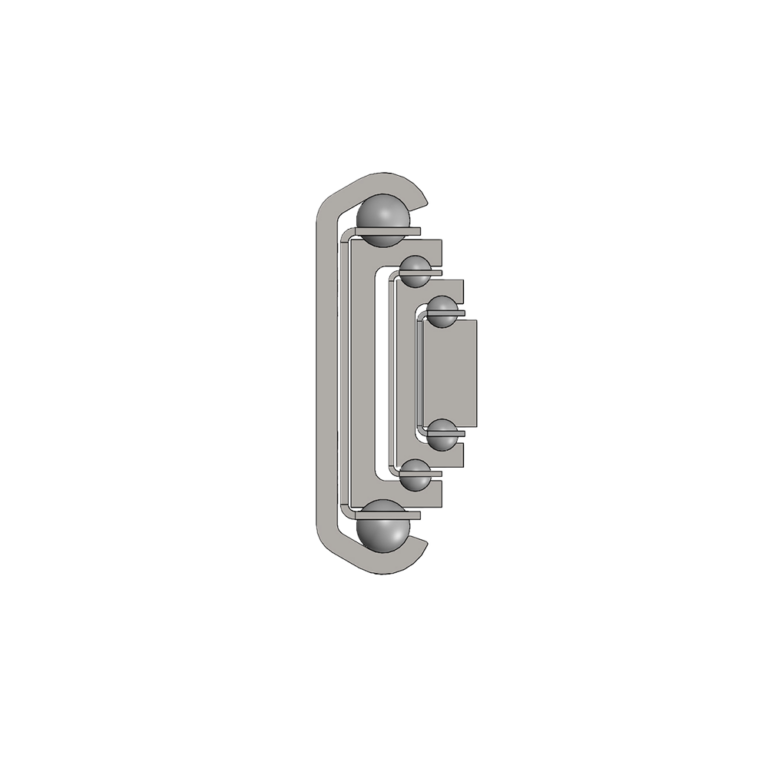

| H1C / H1T | single / full extension varijante |
| H2H | za velika opterećenja |

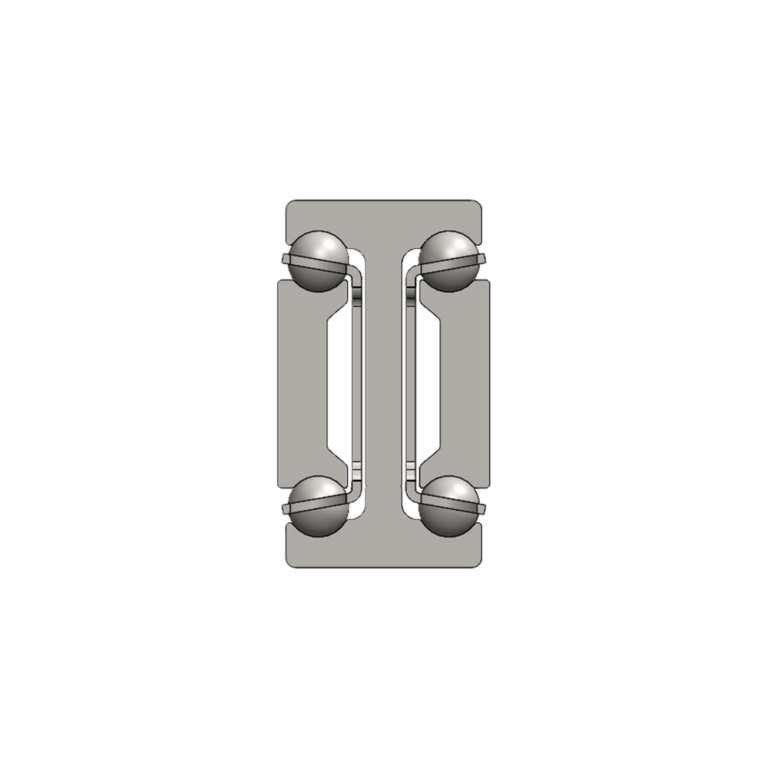

| LTH | LTH30 / LTH45 i S izvedbe |

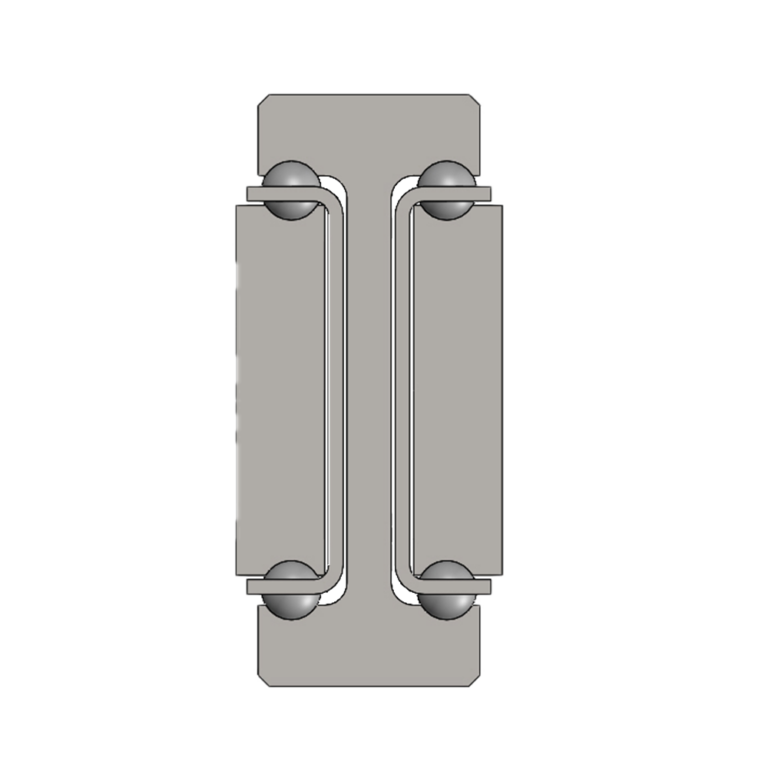

| HGT | HGT060 / 080 / 100 / 120 / 150 / 200 / 240 |

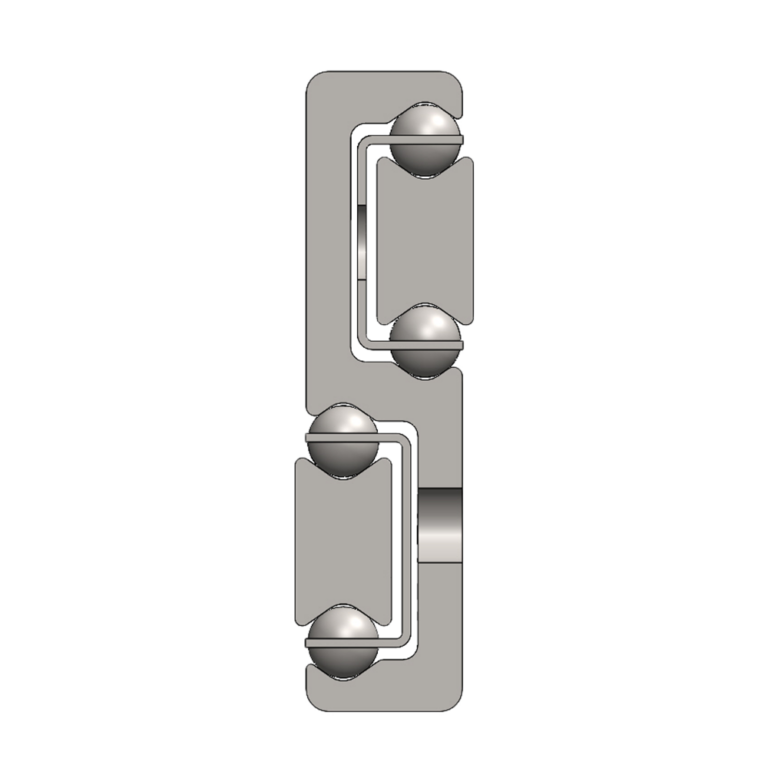

| LTF / HGS | dodatne za velika opterećenja obitelji |
Tehnički podaci
| Temperatura | standardno −20 °C do +170 °C |
| Damping | uz damping maksimalno +50 °C |
| Posebna maziva | približno −30 °C do +250 °C prema aplikaciji |
| HGT hod | ovisno o veličini; do približno 2300 mm u katalogu |
| Površinska zaštita | standardno cink; Zn-Ni opcije za veću otpornost |
| Zazor | standardno bez zazora |
Odabir i konfiguracija
- Odabir prema sili, momentu, hodu i načinu izvlačenja
- Zaključavanje, pogonski disk i damping dostupni ovisno o seriji
- Za temperature iznad 80 °C provjeriti plastične elemente i mazivo
Projektiranje i ugradnja
- Dimenzioniranje napraviti prema stvarnom opterećenju, hodu, brzini, ubrzanju, duty-cycleu i uvjetima okoline.
- Za nestandardne duljine, zaštitu, podmazivanje, prednaprezanje, motore, reduktore i adaptere provjeriti izvedivost za konkretnu šifru.
- Podaci na stranici su sažetak proizvođačkog kataloga; kod narudžbe vrijedi aktualna proizvođačka dokumentacija.
Kako definirati šifru / model
- prvi segment definira obitelj vodilice (Rollon Hegra Rail)
- zatim se bira presjek / veličina profila
- definira se tip i broj klizača / valjaka
- zadaje se duljina vodilice odnosno hod / postotak izvlačenja
- na kraju se biraju materijal, zaštita, zaključavanje, prigušenje i druge opcije
