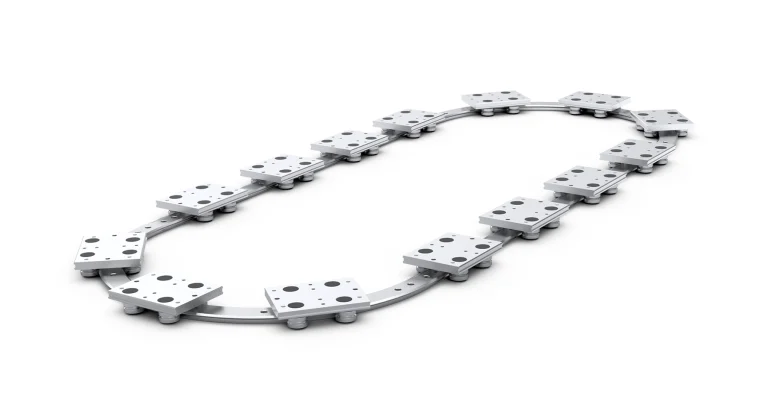

PRT2
Precision Ring & Track sustav za kružno, indeksno i kontinuirano vođenje po zatvorenim ili otvorenim putanjama.
Precision Ring & Track sustav za kružno, indeksno i kontinuirano vođenje po zatvorenim ili otvorenim putanjama. Na ovoj stranici serija je prikazana kao tehnička obitelj: modeli, veličine i šifre navedeni su samo ondje gdje ih priloženi katalog izričito navodi. Za konačan odabir konkretne šifre potrebno je uskladiti hod, opterećenje, brzinu, točnost, orijentaciju ugradnje i uvjete okoline.
Opis, primjene i način odabira
Precision Ring & Track sustav za kružno, indeksno i kontinuirano vođenje po zatvorenim ili otvorenim putanjama.
Primjena: Indeksni stolovi, montažne linije, skeneri, pakiranje, rezanje i kontinuirani track sustavi.
Za konačan odabir potrebno je provjeriti konkretnu veličinu/šifru u aktualnom proizvođačkom katalogu i uskladiti opterećenje, hod, brzinu, ciklus, točnost i uvjete okoline.
Modeli, veličine i šifre
| Oznaka / model | Dimenzijska / izvedbena informacija |
|---|---|
| Ring slides | single / double edge |
| Segments | kružni segmenti |
| Fixed centre carriages | za jednake radijuse |
| Bogie carriages | za kombinacije ravno/krivulja |
| Gearcut rings | unutarnje/vanjsko ozubljenje |
| Lubricators / brake | pribor |
Tehnički podaci
| Zazor | vrlo mali / praktično bez zazora uz pravilno podešavanje |
| Putanje | otvoreni i zatvoreni track sustavi |
| Carriages | twin ili double-row bearings |
| Primjene | indeksiranje, skeneri, montažni sustavi, rezanje |
Odabir i konfiguracija
- Fixed-centre kolica za jednaki radijus; bogie za složenije staze
- Moguće gearcut izvedbe i precizno indeksiranje
- Lubricatori preporučeni za dugi vijek
Projektiranje i ugradnja
- Dimenzioniranje napraviti prema stvarnom opterećenju, hodu, brzini, ubrzanju, duty-cycleu i uvjetima okoline.
- Za nestandardne duljine, zaštitu, podmazivanje, prednaprezanje, motore, reduktore i adaptere provjeriti izvedivost za konkretnu šifru.
- Podaci na stranici su sažetak proizvođačkog kataloga; kod narudžbe vrijedi aktualna proizvođačka dokumentacija.
Kako definirati šifru / model
- odabire se osnovna obitelj / model (HepcoMotion PRT2)
- slijedi dimenzijska veličina
- zatim se definiraju izvedba, materijal i montaža
- konačna šifra uključuje potrebne opcije iz proizvođačkog kataloga
