HALDER · STANDARDNI I STEZNI ELEMENTI

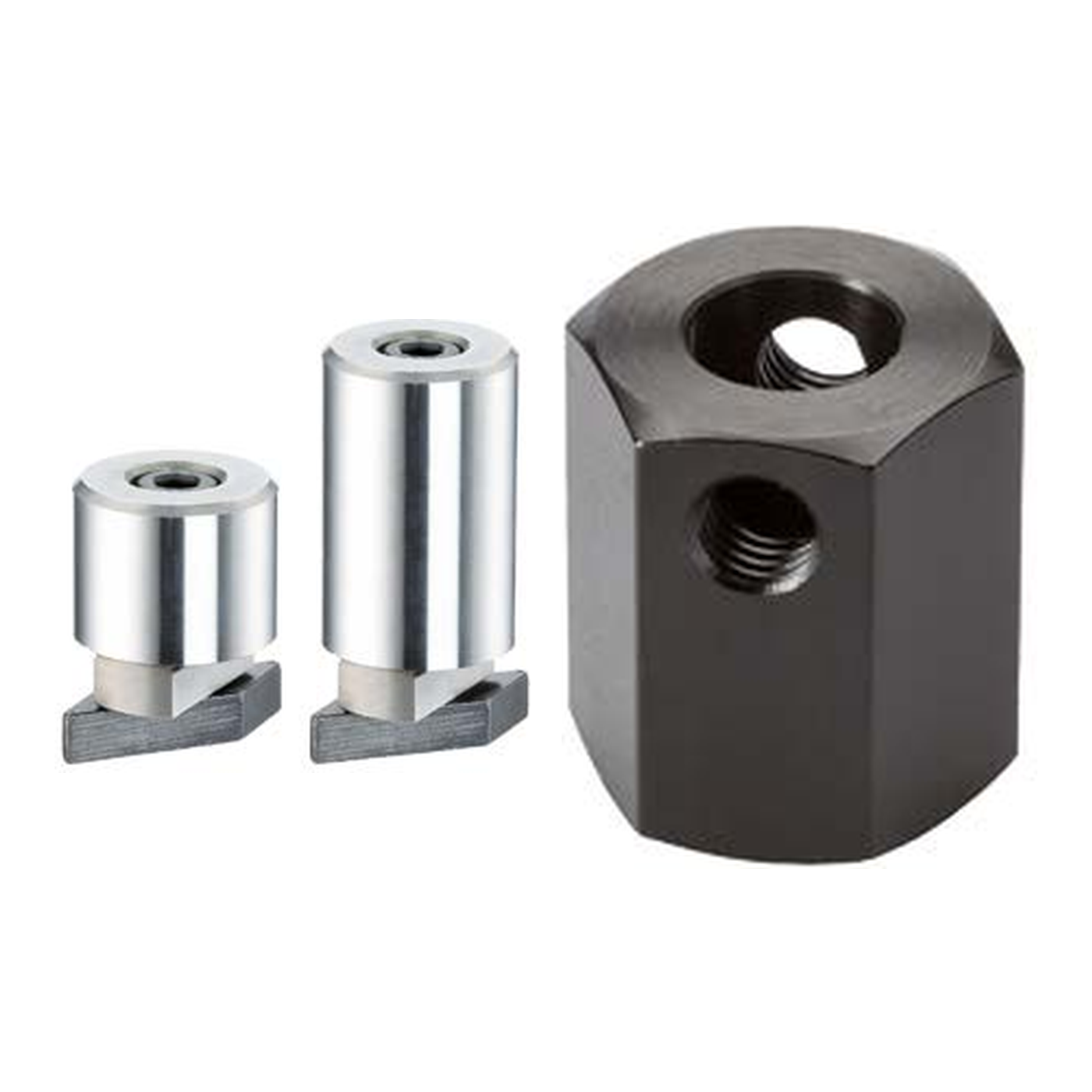

HALDER EH 23280 / EH 23281
Graničnici
Cilindrični i podesivi graničnici za brzo određivanje nulte točke, pozicioniranje i poravnanje obratka u steznoj napravi.
Primjena
Strojne napravePozicioniranje, stezanje i oslanjanje obratka u proizvodnim napravama.
Obrada metalaPrimjena kod glodanja, bušenja, brušenja, zavarivanja i montaže.
Brza izmjenaKonstrukcija prilagođena ponovljivom radu i kratkom vremenu rukovanja.
Industrijska primjenaElementi za alatničarstvo, strojeve i serijsku proizvodnju.
Tehničke značajke
EH 23280cilindrični graničnici
T-utor10 do 28 mm
EH 23281podesivi graničnik M20
Namjenareferenciranje i poravnanje
Izvedbe i osnovne dimenzije
Podaci su preuzeti iz HALDER Standard Parts kataloga. Šifra je navedena uz pripadajuće dimenzije i izvedbu.
EH 23280
| Šifra | T-utor [mm] | l1 [mm] | b [mm] | d [mm] | h [mm] | Vijak |
|---|---|---|---|---|---|---|
| 23280.0110 | 10 | 15 ±0,01 | 10 | 20 | 6 | M6x25 |
| 23280.0210 | 10 | 25 ±0,20 | 10 | 20 | 6 | M6x35 |
| 23280.0112 | 12 | 15 ±0,01 | 12 | 20 | 6 | M6x25 |
| 23280.0212 | 12 | 25 ±0,20 | 12 | 20 | 6 | M6x35 |
| 23280.0114 | 14 | 25 ±0,01 | 14 | 32 | 8 | M8x35 |
| 23280.0214 | 14 | 50 ±0,20 | 14 | 32 | 8 | M8x60 |
| 23280.0116 | 16 | 25 ±0,01 | 16 | 32 | 8 | M8x45 |
| 23280.0216 | 16 | 50 ±0,20 | 16 | 32 | 8 | M8x70 |
| 23280.0118 | 18 | 25 ±0,01 | 18 | 40 | 10 | M10x50 |
| 23280.0218 | 18 | 50 ±0,20 | 18 | 40 | 10 | M10x75 |
| 23280.0122 | 22 | 25 ±0,01 | 22 | 40 | 14 | M10x55 |
| 23280.0222 | 22 | 50 ±0,20 | 22 | 40 | 14 | M10x80 |
| 23280.0128 | 28 | 25 ±0,01 | 28 | 46 | 16 | M12x60 |
| 23280.0228 | 28 | 50 ±0,20 | 28 | 46 | 16 | M12x90 |
EH 23281
| Šifra | d1 | d2 [mm] | d3 [mm] | l1 [mm] | l2 [mm] | l3 [mm] |
|---|---|---|---|---|---|---|
| 23281.0024 | M20 | 26 | 38 | 85 | 60 | 20 |
Materijal i konstrukcija
Materijal, konstrukcija i napomene
Čelične izvedbe za strojarske naprave. Cilindrični oblik EH 23280 olakšava definiranje referentne točke, dok EH 23281 omogućuje fleksibilno podešavanje graničnog položaja.
Trebate pomoć pri odabiru?Pošaljite šifru proizvoda i potrebne dimenzije, način ugradnje i uvjete rada.
