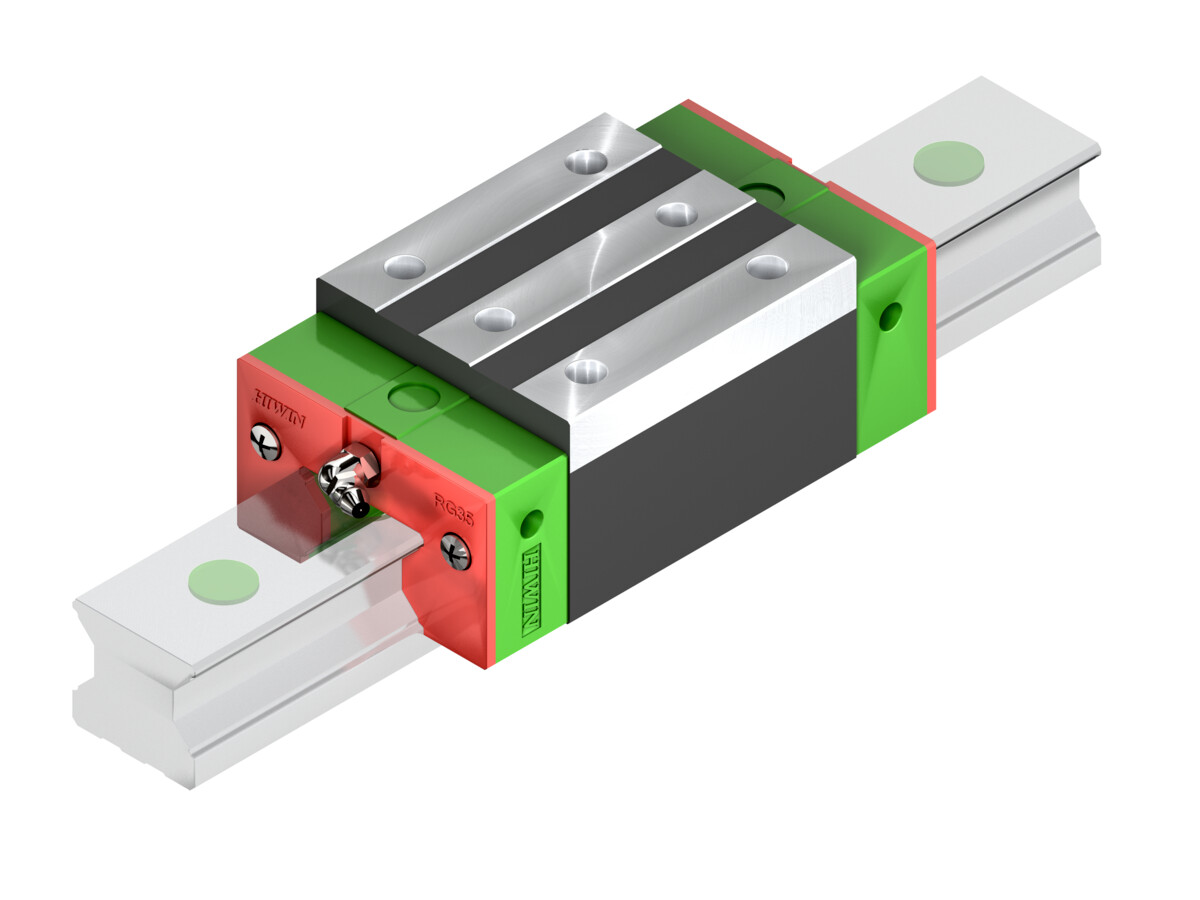

HIWIN · PROFILNE VALJKASTE VODILICE
RG / QR
Valjkasta vodilica za vrlo visoka opterećenja i krutost
HIWIN RG/QR koristi četiri reda valjaka. Linearni kontakt valjaka omogućuje vrlo visoku krutost i nosivost u sva četiri smjera. QR izvedbe koriste SynchMotion™ tehnologiju.
4 reda valjaka45° kontaktni kutRG 15–65QR 25–45SynchMotion™ QR
Primjena
CNC obradni centri
CNC brusilice
Portalne glodalice
Heavy-duty strojeviKonstrukcija i izvedbe
Tehničke karakteristike
Konstrukcija4-redna recirkulacijska valjkasta vodilica
Kontaktni kut45°
Veličine RG15, 20, 25, 30, 35, 45, 55, 65
Veličine QR25, 30, 35, 45
Tipovi blokovaRGH/QRH · RGW/QRW
TračnicaRGR_R · RGR_T
Izvedbe serije
RGH / QRH
Kvadratni valjkasti blok.
RGW / QRW
Prirubnički valjkasti blok.
RGR_R
Tračnica – pričvršćenje odozgo.
RGR_T
Tračnica – pričvršćenje odozdo.
Tehnički podaci
RGH / QRH – dimenzije i nosivosti
| Model | H [mm] | W [mm] | L [mm] | Cdyn [N] | C0 [N] | Masa [kg] |
|---|---|---|---|---|---|---|
| RGH15CA | 28 | 34 | 68.0 | 11,300 | 24,000 | 0.20 |
| RGH20CA | 34 | 44 | 86.0 | 21,300 | 46,700 | 0.40 |
| RGH20HA | 34 | 44 | 106.0 | 26,900 | 63,000 | 0.53 |
| RGH25CA | 40 | 48 | 97.9 | 27,700 | 57,100 | 0.61 |
| RGH25HA | 40 | 48 | 114.4 | 33,900 | 73,400 | 0.75 |
| QRH25CA | 40 | 48 | 97.9 | 38,500 | 54,400 | 0.60 |
| QRH25HA | 40 | 48 | 112.9 | 44,700 | 65,300 | 0.74 |
| RGH30CA | 45 | 60 | 109.8 | 39,100 | 82,100 | 0.90 |
| RGH30HA | 45 | 60 | 131.8 | 48,100 | 105,000 | 1.16 |
| QRH30CA | 45 | 60 | 109.8 | 51,500 | 73,000 | 0.89 |
| QRH30HA | 45 | 60 | 131.8 | 64,700 | 95,800 | 1.15 |
| RGH35CA | 55 | 70 | 124.0 | 57,900 | 105,200 | 1.57 |
| RGH35HA | 55 | 70 | 151.5 | 73,100 | 142,000 | 2.06 |
| QRH35CA | 55 | 70 | 124.0 | 77,000 | 94,700 | 1.56 |
| QRH35HA | 55 | 70 | 151.5 | 95,700 | 126,300 | 2.04 |
| RGH45CA | 70 | 86 | 153.2 | 92,600 | 178,800 | 3.18 |
| RGH45HA | 70 | 86 | 187.0 | 116,000 | 230,900 | 4.13 |
| QRH45CA | 70 | 86 | 153.2 | 123,200 | 156,400 | 3.16 |
| QRH45HA | 70 | 86 | 187.0 | 150,800 | 208,600 | 4.10 |
| RGH55CA | 80 | 100 | 183.7 | 130,500 | 252,000 | 4.89 |
| RGH55HA | 80 | 100 | 232.0 | 167,800 | 348,000 | 6.68 |
| RGH65CA | 90 | 126 | 232.0 | 213,000 | 411,600 | 8.89 |
| RGH65HA | 90 | 126 | 295.0 | 275,300 | 572,700 | 12.13 |
RG je dostupan u veličinama 15–65; QR u veličinama 25–45.
RGW / QRW – dimenzije i nosivosti
| Model | H [mm] | W [mm] | L [mm] | Cdyn [N] | C0 [N] | Masa [kg] |
|---|---|---|---|---|---|---|
| RGW15CC | 24 | 47 | 68.0 | 11,300 | 24,000 | 0.22 |
| RGW20CC | 30 | 63 | 86.0 | 21,300 | 46,700 | 0.47 |
| RGW20HC | 30 | 63 | 106.0 | 26,900 | 63,000 | 0.63 |
| RGW25CC | 36 | 70 | 97.9 | 27,700 | 57,100 | 0.72 |
| RGW25HC | 36 | 70 | 114.4 | 33,900 | 73,400 | 0.91 |
| QRW25CC | 36 | 70 | 97.9 | 38,500 | 54,400 | 0.71 |
| QRW25HC | 36 | 70 | 112.9 | 44,700 | 65,300 | 0.90 |
| RGW30CC | 42 | 90 | 109.8 | 39,100 | 82,100 | 1.16 |
| RGW30HC | 42 | 90 | 131.8 | 48,100 | 105,000 | 1.52 |
| QRW30CC | 42 | 90 | 109.8 | 51,500 | 73,000 | 1.15 |
| QRW30HC | 42 | 90 | 131.8 | 64,700 | 95,800 | 1.51 |
| RGW35CC | 48 | 100 | 124.0 | 57,900 | 105,200 | 1.75 |
| RGW35HC | 48 | 100 | 151.5 | 73,100 | 142,000 | 2.40 |
| QRW35CC | 48 | 100 | 124.0 | 77,000 | 94,700 | 1.74 |
| QRW35HC | 48 | 100 | 151.5 | 95,700 | 126,300 | 2.38 |
| RGW45CC | 60 | 120 | 153.2 | 92,600 | 178,800 | 3.43 |
| RGW45HC | 60 | 120 | 187.0 | 116,000 | 230,900 | 4.57 |
| QRW45CC | 60 | 120 | 153.2 | 123,200 | 156,400 | 3.41 |
| QRW45HC | 60 | 120 | 187.0 | 150,800 | 208,600 | 4.54 |
| RGW55CC | 70 | 140 | 183.7 | 130,500 | 252,000 | 5.43 |
| RGW55HC | 70 | 140 | 232.0 | 167,800 | 348,000 | 7.61 |
| RGW65CC | 90 | 170 | 232.0 | 213,000 | 411,600 | 11.63 |
| RGW65HC | 90 | 170 | 295.0 | 275,300 | 572,700 | 16.58 |
Prirubničke izvedbe. QR koristi iste RGR tračnice kao RG.
RGR profilne tračnice
| Model | WR [mm] | HR [mm] | P [mm] | Maks. duljina [mm] | Masa [kg/m] |
|---|---|---|---|---|---|
| RGR15R | 15 | 16.5 | 30.0 | 4,000 | 1.70 |
| RGR20R | 20 | 21.0 | 30.0 | 4,000 | 2.66 |
| RGR25R | 23 | 23.6 | 30.0 | 4,000 | 3.08 |
| RGR30R | 28 | 28.0 | 40.0 | 4,000 | 4.41 |
| RGR35R | 34 | 30.2 | 40.0 | 4,000 / 5,600 | 6.06 |
| RGR45R | 45 | 38.0 | 52.5 | 4,000 / 5,600 | 9.97 |
| RGR55R | 53 | 44.0 | 60.0 | 4,000 / 5,600 | 13.98 |
| RGR65R | 63 | 53.0 | 75.0 | 4,000 / 5,600 | 20.22 |
| RGR15T | 15 | 16.5 | 30.0 | 4,000 | 1.86 |
| RGR20T | 20 | 21.0 | 30.0 | 4,000 | 2.76 |
| RGR25T | 23 | 23.6 | 30.0 | 4,000 | 3.36 |
| RGR30T | 28 | 28.0 | 40.0 | 4,000 | 4.82 |
| RGR35T | 34 | 30.2 | 40.0 | 4,000 | 6.48 |
| RGR45T | 45 | 38.0 | 52.5 | 4,000 | 10.83 |
| RGR55T | 53 | 44.0 | 60.0 | 4,000 | 15.15 |
| RGR65T | 63 | 53.0 | 75.0 | 4,000 | 21.24 |
Prednaprezanje
Z0Blago0,02 – 0,04 CdynZa niže zahtjeve krutosti.
ZASrednje0,07 – 0,09 CdynZa visoku preciznost.
ZBVisoko0,12 – 0,14 CdynZa vrlo visoku krutost, vibracije i udare.
Opcije, zaštita i podmazivanje
SSstandardna zaštita
ZZ / ZZXstrugotina i oštre čestice
DDpojačana zaštita
KK / KKXzaštita + strugač
SWfina prašina i tekućine – RG
ZWXSW + strugač – RG
E2dugotrajno podmazivanje – RG
CCBpovršinska zaštita
Dostupnost pojedine opcije ovisi o veličini i izvedbi. Konačnu konfiguraciju potvrditi prema HIWIN dokumentaciji.
