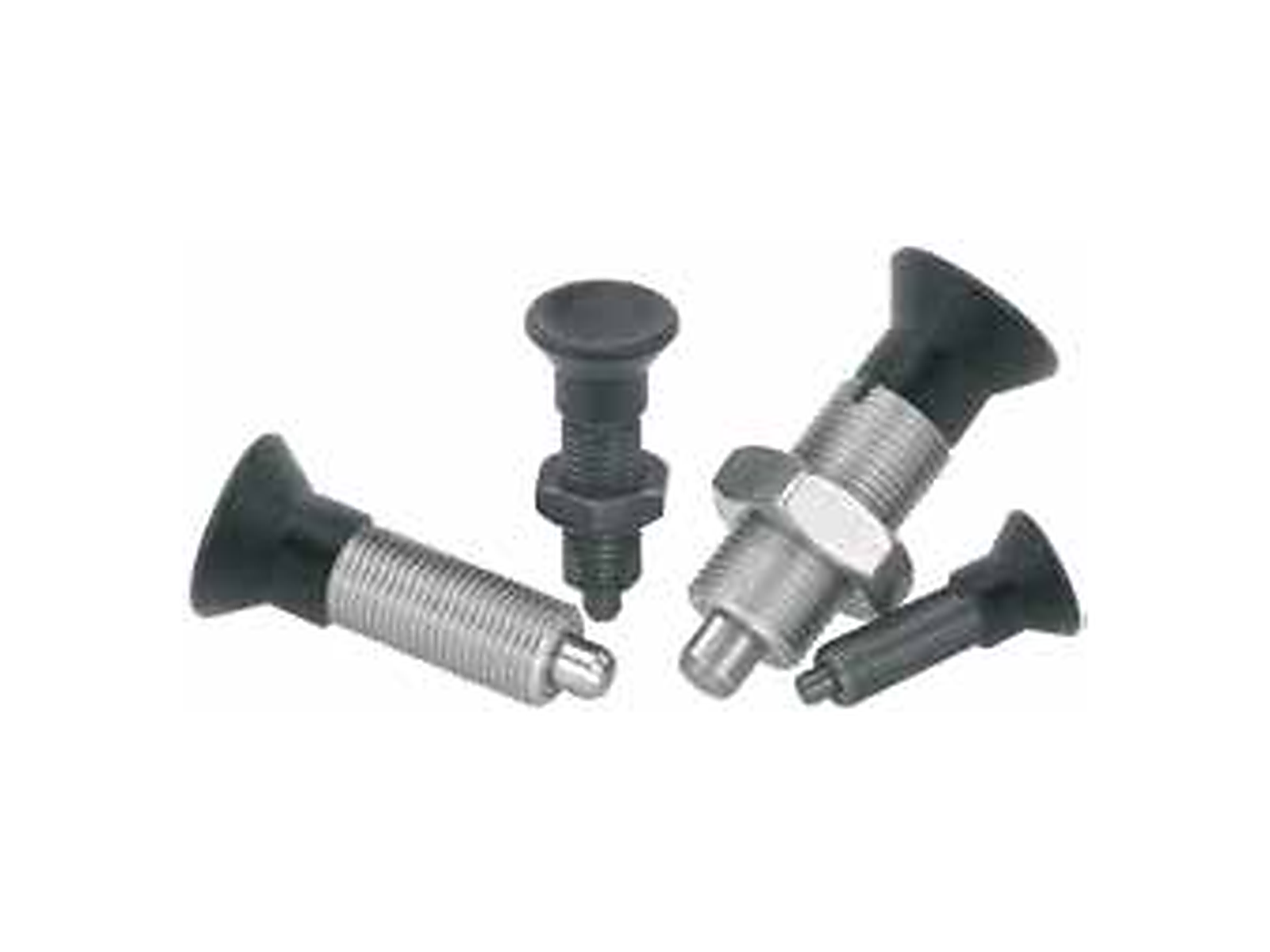

KIPP K0343 – indeksni zatici
Indeksni zatici za precizno i ponovljivo pozicioniranje pomičnih dijelova. Važni parametri su promjer zatika, navoj, hod, izvedba zaključavanja, materijal i sila opruge.
KIPPIndeksni zatici
Primjena
Izvedbe i osnovne dimenzije
Šifra je prikazana u prvom stupcu. Dimenzijske oznake zadržane su prema tvorničkom crtežu. Kod narudžbe navedite potpunu katalošku oznaku.
KIPP indeksni zatici bez prstena, čelik, kaljeni zatik
| Šifra Izvedba G | Šifra Izvedba H | D | D1 | D2 | L | L1 | L2 | Hod S | SW / Fx30° | F1 [N] | F2 [N] | Podloška | Napomena |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| K0343.1903 | K0343.2903 | 3 | M6x0,75 | 14 | 31,5 | 17 | 11 | 3,5 | - / 10 | 0,8 | 4,5 | 10 | K0344.99 |
| K0343.1004 | K0343.2004 | 4 | M8x1 | 18 | 38,5 | 21 | 13,5 | 4 | - / 13 | 1,3 | 6 | 12 | K0344.90 |
| K0343.1105 | K0343.2105 | 5 | M10x1 | 21 | 43,5 | 24 | 14,5 | 5 | - / 17 | 1,3 | 5 | 12 | K0344.91 |
| K0343.1206 | K0343.2206 | 6 | M12x1,5 | 25 | 51,7 | 28 | 17,7 | 6 | - / 19 | 1,8 | 6 | 14 | K0344.92 |
| K0343.1308 | K0343.2308 | 8 | M16x1,5 | 33 | 68 | 36 | 24 | 8 | - / 24 | 2,3 | 15 | 35 | K0344.93 |
| K0343.1410 | K0343.2410 | 10 | M20x1,5 | 33 | 74 | 40 | 24 | 10 | - / 30 | 2,8 | 15 | 34 | K0344.94 |
| K0343.1412 | K0343.2412 | 12 | M20x1,5 | 33 | 78 | 42 | 24 | 12 | - / 30 | 2,8 | 15 | 39 | K0344.94 |
| K0343.1516 | K0343.2516 | 16 | M24x2 | 40 | 96 | 50 | 30 | 16 | - / 36 | 3,2 | 20 | 46 | K0344.95 |
KIPP indeksni zatici bez prstena, nehrđajući čelik, kaljeni zatik
| Šifra Izvedba G | Šifra Izvedba H | D | D1 | D2 | L | L1 | L2 | Hod S | SW / Fx30° | F1 [N] | F2 [N] | Podloška | Napomena |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| K0343.01903 | K0343.02903 | 3 | M6x0,75 | 14 | 31,5 | 17 | 11 | 3,5 | - / 10 | 0,8 | 4,5 | 10 | K0344.99 |
| K0343.01004 | K0343.02004 | 4 | M8x1 | 18 | 38,5 | 21 | 13,5 | 4 | - / 13 | 1,3 | 6 | 12 | K0344.90 |
| K0343.01105 | K0343.02105 | 5 | M10x1 | 21 | 43,5 | 24 | 14,5 | 5 | - / 17 | 1,3 | 5 | 12 | K0344.91 |
| K0343.01206 | K0343.02206 | 6 | M12x1,5 | 25 | 51,7 | 28 | 17,7 | 6 | - / 19 | 1,8 | 6 | 14 | K0344.92 |
| K0343.01308 | K0343.02308 | 8 | M16x1,5 | 33 | 68 | 36 | 24 | 8 | - / 24 | 2,3 | 15 | 35 | K0344.93 |
| K0343.01410 | K0343.02410 | 10 | M20x1,5 | 33 | 74 | 40 | 24 | 10 | - / 30 | 2,8 | 15 | 34 | K0344.94 |
| K0343.01412 | K0343.02412 | 12 | M20x1,5 | 33 | 78 | 42 | 24 | 12 | - / 30 | 2,8 | 15 | 39 | K0344.94 |
| K0343.01516 | K0343.02516 | 16 | M24x2 | 40 | 96 | 50 | 30 | 16 | - / 36 | 3,2 | 20 | 46 | K0344.95 |
KIPP indeksni zatici bez prstena, nehrđajući čelik, nekaljeni zatik
| Šifra Izvedba G | Šifra Izvedba H | D | D1 | D2 | L | L1 | L2 | Hod S | SW / Fx30° | F1 [N] | F2 [N] | Podloška | Napomena |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| K0343.11903 | K0343.12903 | 3 | M6x0,75 | 14 | 31,5 | 17 | 11 | 3,5 | - / 10 | 0,8 | 4,5 | 10 | K0344.99 |
| K0343.11004 | K0343.12004 | 4 | M8x1 | 18 | 38,5 | 21 | 13,5 | 4 | - / 13 | 1,3 | 6 | 12 | K0344.90 |
| K0343.11105 | K0343.12105 | 5 | M10x1 | 21 | 43,5 | 24 | 14,5 | 5 | - / 17 | 1,3 | 5 | 12 | K0344.91 |
| K0343.11206 | K0343.12206 | 6 | M12x1,5 | 25 | 51,7 | 28 | 17,7 | 6 | - / 19 | 1,8 | 6 | 14 | K0344.92 |
| K0343.11308 | K0343.12308 | 8 | M16x1,5 | 33 | 68 | 36 | 24 | 8 | - / 24 | 2,3 | 15 | 35 | K0344.93 |
| K0343.11410 | K0343.12410 | 10 | M20x1,5 | 33 | 74 | 40 | 24 | 10 | - / 30 | 2,8 | 15 | 34 | K0344.94 |
| K0343.11412 | K0343.12412 | 12 | M20x1,5 | 33 | 78 | 42 | 24 | 12 | - / 30 | 2,8 | 15 | 39 | K0344.94 |
| K0343.11516 | K0343.12516 | 16 | M24x2 | 40 | 96 | 50 | 30 | 16 | - / 36 | 3,2 | 20 | 46 | K0344.95 |
Materijal i konstrukcija
Materijal, konstrukcija i osnovne napomene
Indeksni zatici za precizno i ponovljivo pozicioniranje pomičnih dijelova. Važni parametri su promjer zatika, navoj, hod, izvedba zaključavanja, materijal i sila opruge. Točne materijalne izvedbe, tolerancije, sile/opterećenja i napomene za ugradnju određuju se prema prikazanoj serijskoj oznaci i pripadajućem PDF katalogu.
