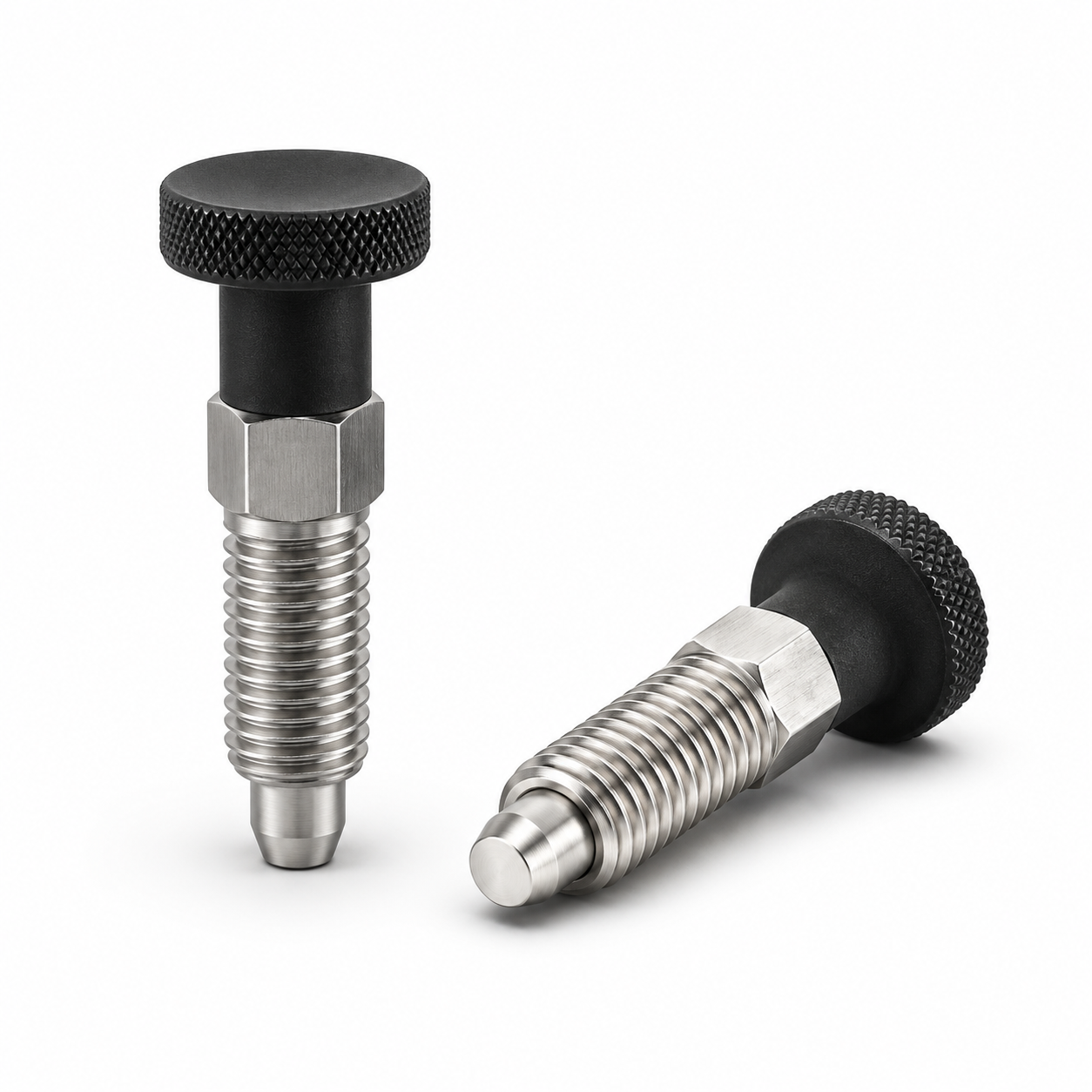

BÄCKER BK29.0032 / BK29.0033 INOX
Indeksni zatici za precizno i ponovljivo pozicioniranje pomičnih dijelova. Važni parametri su promjer zatika, navoj, hod, izvedba zaključavanja, materijal i sila opruge.
BÄCKERIndeksni zatici
Primjena
Stezne napravePozicioniranje i stezanje obradaka i komponenti.
StrojogradnjaPrecizni elementi za naprave, strojeve i alate.
ObradaStezanje obratka i ponovljivo referenciranje obratka.
AutomatizacijaDefinirano pozicioniranje i brza izmjena sklopova.
Izvedbe i osnovne dimenzije
Šifra je prikazana u prvom stupcu. Dimenzijske oznake preuzete su iz izvornog BÄCKER PlacoGrip kataloga i odgovaraju tvorničkim crtežima.
BK29.0032
| Šifra | INOX šifra | D | d1 | d2 | l1 | l2 | l3 | l4 | SW | F1 početak (N) | F2 kraj (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| BK29.0032.06000 | BK29.0033.06000INOX | 12 | 4 | M 6 | 32 | 4 | 12 | 6 | 6 | 3 | 12 |
| BK29.0032.060075 | BK29.0033.060075INOX | 12 | 4 | M 6 x 0,75 | 32 | 4 | 12 | 6 | 6 | 3 | 12 |
| BK29.0032.08000 | BK29.0033.08000INOX | 16 | 5 | M 8 x1,23 | 40 | 5 | 16 | 6 | 8 | 5 | 22 |
| BK29.0032.08010 | BK29.0033.08010INOX | 16 | 5 | M 8 x 1,0 | 40 | 5 | 16 | 6 | 8 | 5 | 22 |
| BK29.0032.10000 | BK29.0033.10000INOX | 18 | 6 | M 10 | 49 | 6 | 20 | 7,5 | 10 | 5 | 22 |
| BK29.0032.10010 | BK29.0033.10010INOX | 18 | 6 | M 10 x 1,0 | 49 | 6 | 20 | 7,5 | 10 | 5 | 22 |
| BK29.0032.12000 | BK29.0033.12000INOX | 21 | 8 | M 12 | 59 | 8 | 24 | 9 | 12 | 6 | 22 |
| BK29.0032.12015 | BK29.0033.12015INOX | 21 | 8 | M 12 x 1,5 | 59 | 8 | 24 | 9 | 12 | 6 | 22 |
Materijal i konstrukcija
Materijal, konstrukcija i osnovne napomene
Indeksni zatik je od kaljenog nehrđajućeg čelika s kemijski poniklanom površinom. Navojna čahura BK29.0032 je pocinčani čelik s plavim kromatiranjem, a BK29.0033 INOX je nehrđajući čelik. Ručka je crni poliamid.
