HALDER EH 24690 / EH 24691 / EH 24750

HALDER · STANDARDNI I STEZNI ELEMENTI

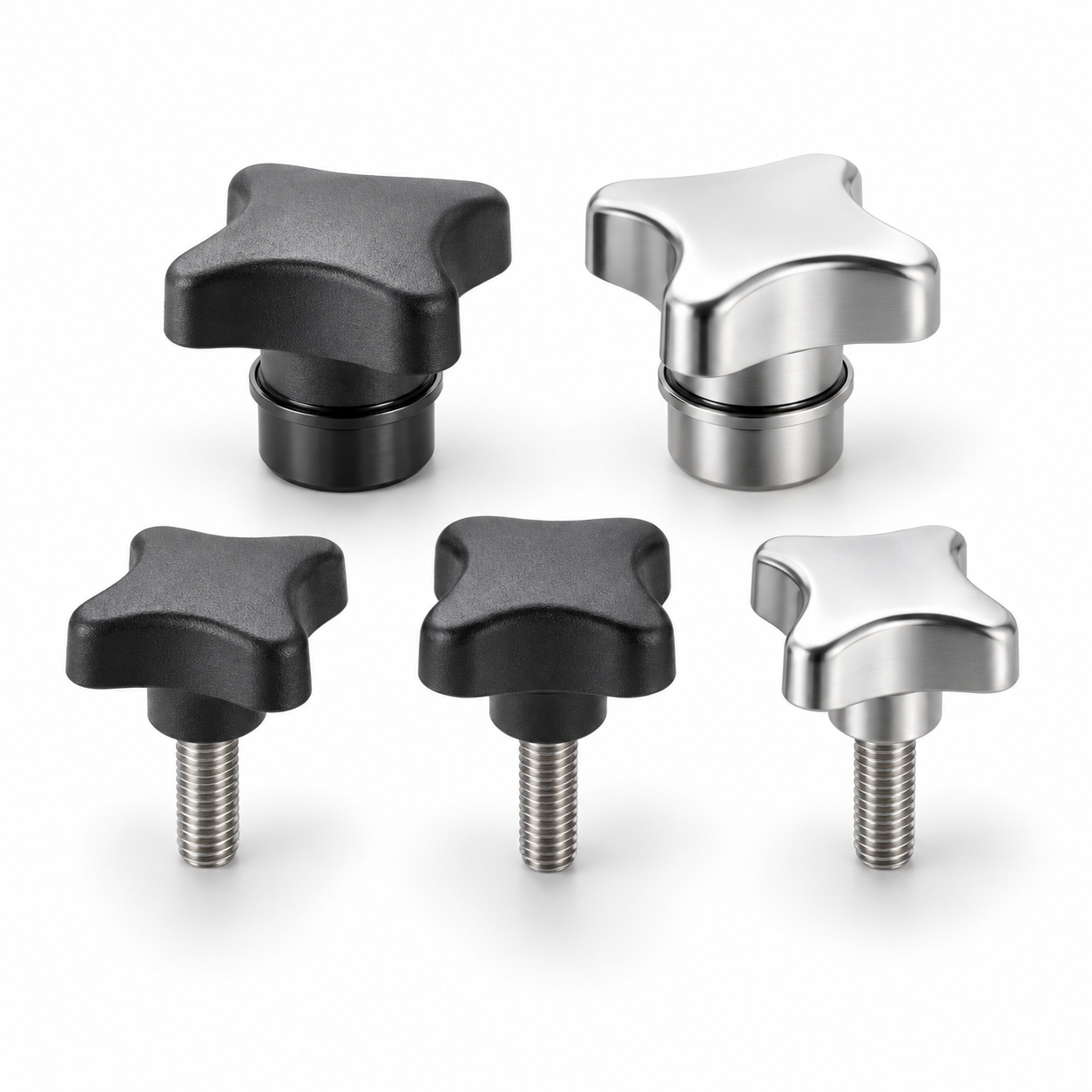

HALDER EH 24690 / EH 24691 / EH 24750

Zvjezdaste ručice – inox i plastika

Zvjezdaste ručice i vijčane izvedbe za ručno stezanje, uključujući inox A4 i plastične varijante.

Primjena

PozicioniranjePrecizno vođenje, pozicioniranje ili definiranje položaja prema izvedbi.

StezanjeMehaničko stezanje i sigurno držanje dijelova u industrijskim sklopovima.

Strojevi i napraveZa konstrukciju strojeva, naprava, alata i pomoćnih proizvodnih sustava.

Brza izmjena i servisElementi prilagođeni pouzdanoj montaži, rukovanju i održavanju.

EH 24690Inox 1.4301 / 1.4305

EH 24691Inox A4 1.4408, polirano

EH 24750PA 6 plastika + inox navojni dio

Šifra je u prvom stupcu. Dimenzijske oznake d1, d2, d3, d4, h1, h2, t, t1 i t2 preuzete su iz HALDER kataloga.

EH 24690 – zvjezdaste ručice, inox 1.4301

Šifra	d1	d2	d3 H7	d4	h1 ~	h2 ~	t min.	Masa [g]
24690.0240	40	–	8	14	25	12,5	15	37
24690.0250	50	–	10	18	32	17,5	18	68
24690.0260	60	–	12	20	40	21,0	22	110
24690.0440	40	M8	–	14	25	12,5	15	37
24690.0450	50	M10	–	18	32	17,5	18	69
24690.0460	60	M12	–	20	40	21,0	22	112

EH 24690 – zvjezdasti vijci, inox 1.4301

Šifra	d1	d2	l	d3	h1 ~	h2 ~	Masa [g]
24690.0140	40	M8	20	14	24,0	12,0	50
24690.0142	40	M8	30	14	24,0	12,0	55
24690.0144	40	M8	40	14	24,0	12,0	57
24690.0150	50	M10	20	18	30,0	16,5	95
24690.0152	50	M10	30	18	30,0	16,5	97
24690.0154	50	M10	40	18	30,0	16,5	102
24690.0160	60	M12	30	20	37,5	20,0	155
24690.0162	60	M12	40	20	37,5	20,0	162
24690.0164	60	M12	50	20	37,5	20,0	169

EH 24690 – puna inox izvedba 1.4305

Šifra	d1	d2 h7	d3	d4	h1	h2	t1 min.	t2	Masa [g]
24690.0643	40	8	–	18	30,5	15	12	–	131
24690.0653	50	10	–	21	34,0	17	15	–	223
24690.0663	60	12	–	25	39,0	18	18	–	388
24690.0644	40	–	M8	18	30,5	15	–	13	140
24690.0654	50	–	M10	21	34,0	17	–	16	216
24690.0664	60	–	M12	25	39,0	18	–	20	362
24690.0645	40	–	M6	18	30,5	15	12	–	134
24690.0646	40	–	M8	18	30,5	15	12	–	132
24690.0655	50	–	M8	21	34,0	17	15	–	226
24690.0656	50	–	M10	21	34,0	17	15	–	270
24690.0665	60	–	M10	25	39,0	18	18	–	395
24690.0666	60	–	M12	25	39,0	18	18	–	384

EH 24691 – zvjezdaste ručice, inox A4 1.4408

Šifra	d1	d2	d4	d5	h2	t1 min.	t2	Masa [g]
24691.1332	32	12	M6	6,4	20	–	10	57
24691.1340	40	14	M8	8,4	25	–	13	103
24691.1350	50	18	M10	10,0	32	–	16	209
24691.1363	63	20	M12	13,0	40	–	20	384
24691.1432	32	12	M6	–	20	12	–	59
24691.1440	40	14	M8	–	25	15	–	107
24691.1450	50	18	M10	–	32	18	–	221
24691.1463	63	20	M12	–	40	22	–	389

EH 24750 – plastične zvjezdaste ručice

d1	d2	d3	l1	l2	Temp. min.	Temp. max.	Masa [g]	Crna	Bijela	Narančasta	Žuta	Plava
30	M4	14,0	19	7	-30 °C	80 °C	5,5	24750.0030	24750.0031	24750.0032	24750.0033	24750.0034
30	M5	14,0	19	7	-30 °C	80 °C	5,7	24750.0035	24750.0036	24750.0037	24750.0038	24750.0039
40	M5	16,5	22	9	-30 °C	80 °C	8,2	24750.0040	24750.0041	24750.0042	24750.0043	24750.0044
40	M6	16,5	22	9	-30 °C	80 °C	9,5	24750.0045	24750.0046	24750.0047	24750.0048	24750.0049
50	M6	22,0	26	10	-30 °C	80 °C	16,0	24750.0050	24750.0051	24750.0052	24750.0053	24750.0054
50	M8	22,0	26	10	-30 °C	80 °C	19,0	24750.0055	24750.0056	24750.0057	24750.0058	24750.0059
62	M8	22,0	35	13	-30 °C	80 °C	30,0	24750.0060	24750.0061	24750.0062	24750.0063	24750.0064
62	M10	22,0	35	13	-30 °C	80 °C	39,0	24750.0065	24750.0066	24750.0067	24750.0068	24750.0069

EH 24690: inox 1.4301, odnosno puna izvedba 1.4305.
EH 24691: inox A4 1.4408, precizni lijev, polirano.
EH 24691 je izvedba bez mjesta zadržavanja nečistoće, namijenjena i higijenski zahtjevnijim primjenama.

Ručka i poklopac od termoplasta PA; dostupne boje crna, bijela, narančasta, žuta i plava.
Navojna čahura / vijak od nehrđajućeg čelika.
Radno temperaturno područje prikazanih izvedbi: -30 °C do +80 °C.

Trebate odabir odgovarajuće HALDER izvedbe?Pošaljite nam tražene dimenzije, opterećenje i način ugradnje.
