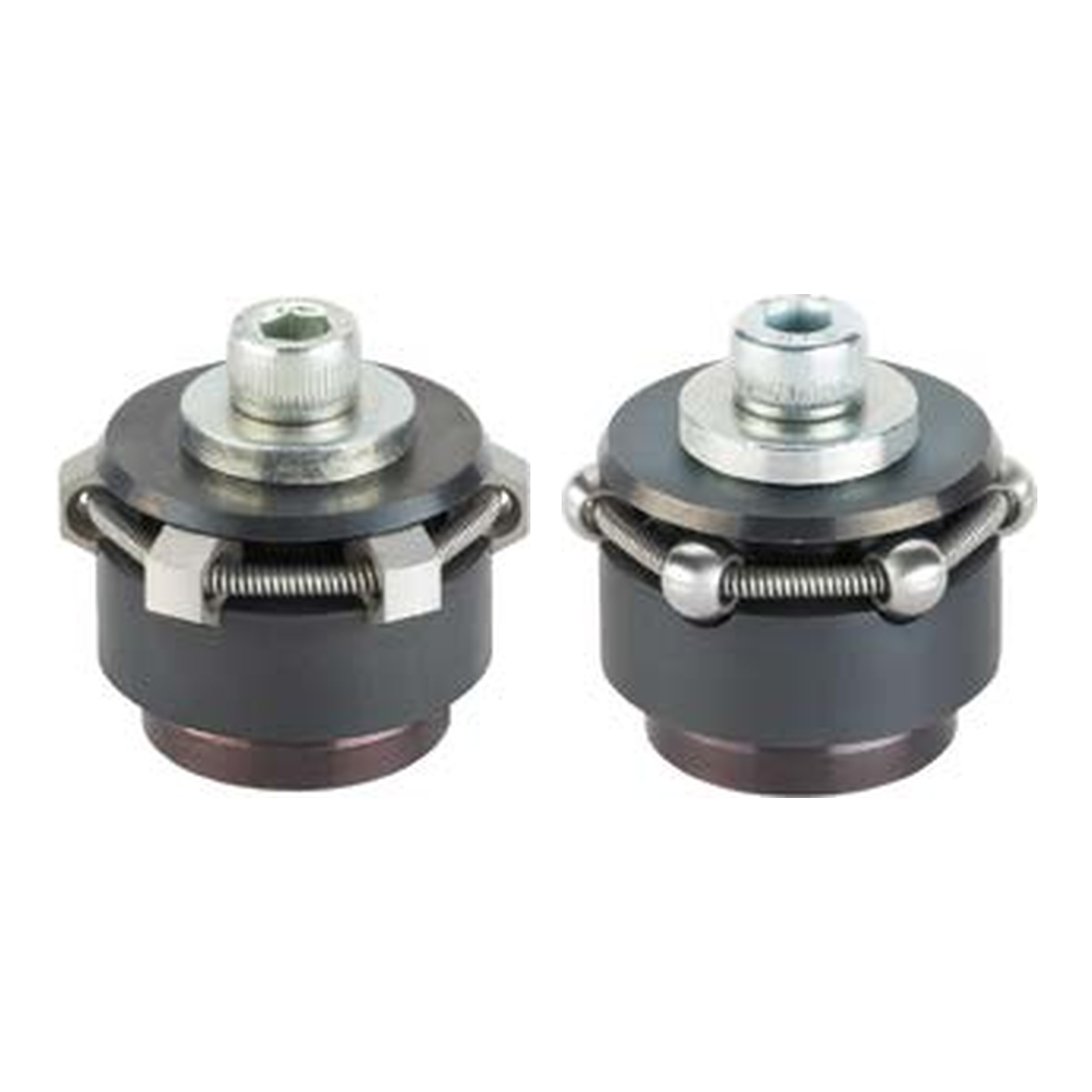

HALDER EH 23340
Centrirajući stezni elementi
Samocentrirajući elementi za stezanje i centriranje obradaka s unutarnjim provrtom, s preciznošću samocentriranja do približno ±0,025 mm.
Primjena
Strojne napravePozicioniranje, stezanje i oslanjanje obratka u proizvodnim napravama.
Obrada metalaPrimjena kod glodanja, bušenja, brušenja, zavarivanja i montaže.
Brza izmjenaKonstrukcija prilagođena ponovljivom radu i kratkom vremenu rukovanja.
Industrijska primjenaElementi za alatničarstvo, strojeve i serijsku proizvodnju.
Tehničke značajke
Raspon provrta14,5 do 102,5 mm
Samocentriranjeoko ±0,025 mm
Stezna silado 10 kN
Izvedbesegmenti, kuglice i centrirajući trnovi
Izvedbe i osnovne dimenzije
Podaci su preuzeti iz HALDER Standard Parts kataloga. Šifra je navedena uz pripadajuće dimenzije i izvedbu.
Izvedba sa steznim segmentima
| Šifra | Raspon d1 [mm] | d2 f7 [mm] | d3 | Broj segmenata | Hod [mm] | Sila max. [kN] | Moment max. [Nm] |
|---|---|---|---|---|---|---|---|
| 23340.0014 | 14,5-18,5 | 12 | M4 | 3 | 2,3 | 3,5 | 5 |
| 23340.0018 | 18,5-22,5 | 15 | M5 | 3 | 2,3 | 4,5 | 10 |
| 23340.0022 | 22,5-26,5 | 20 | M6 | 3 | 2,3 | 5,0 | 17 |
| 23340.0026 | 26,5-30,5 | 20 | M6 | 3 | 2,3 | 5,0 | 17 |
| 23340.0030 | 30,5-38,5 | 25 | M6 | 3 | 4,6 | 5,0 | 17 |
| 23340.0038 | 38,5-46,5 | 30 | M8 | 6 | 4,6 | 6,5 | 43 |
| 23340.0046 | 46,5-54,5 | 30 | M8 | 6 | 4,6 | 6,5 | 43 |
| 23340.0054 | 54,5-70,5 | 45 | M10 | 6 | 9,2 | 8,0 | 79 |
| 23340.0070 | 70,5-86,5 | 60 | M12 | 6 | 9,2 | 10,0 | 141 |
| 23340.0086 | 86,5-102,5 | 60 | M16 | 6 | 9,2 | 10,0 | 354 |
Materijal i konstrukcija
Materijal, konstrukcija i napomene
Tijelo je od kaljenog i crnjenog alatnog čelika. Opruge su od nehrđajućeg čelika, a stezni segmenti od kaljenog i brušenog nehrđajućeg čelika 1.4112.
Trebate pomoć pri odabiru?Pošaljite šifru proizvoda i potrebne dimenzije, način ugradnje i uvjete rada.
