MARTIN čepovi i pločice za zavarivanje

MARTIN · Čepovi i pločice

MARTIN čepovi i pločice za zavarivanje

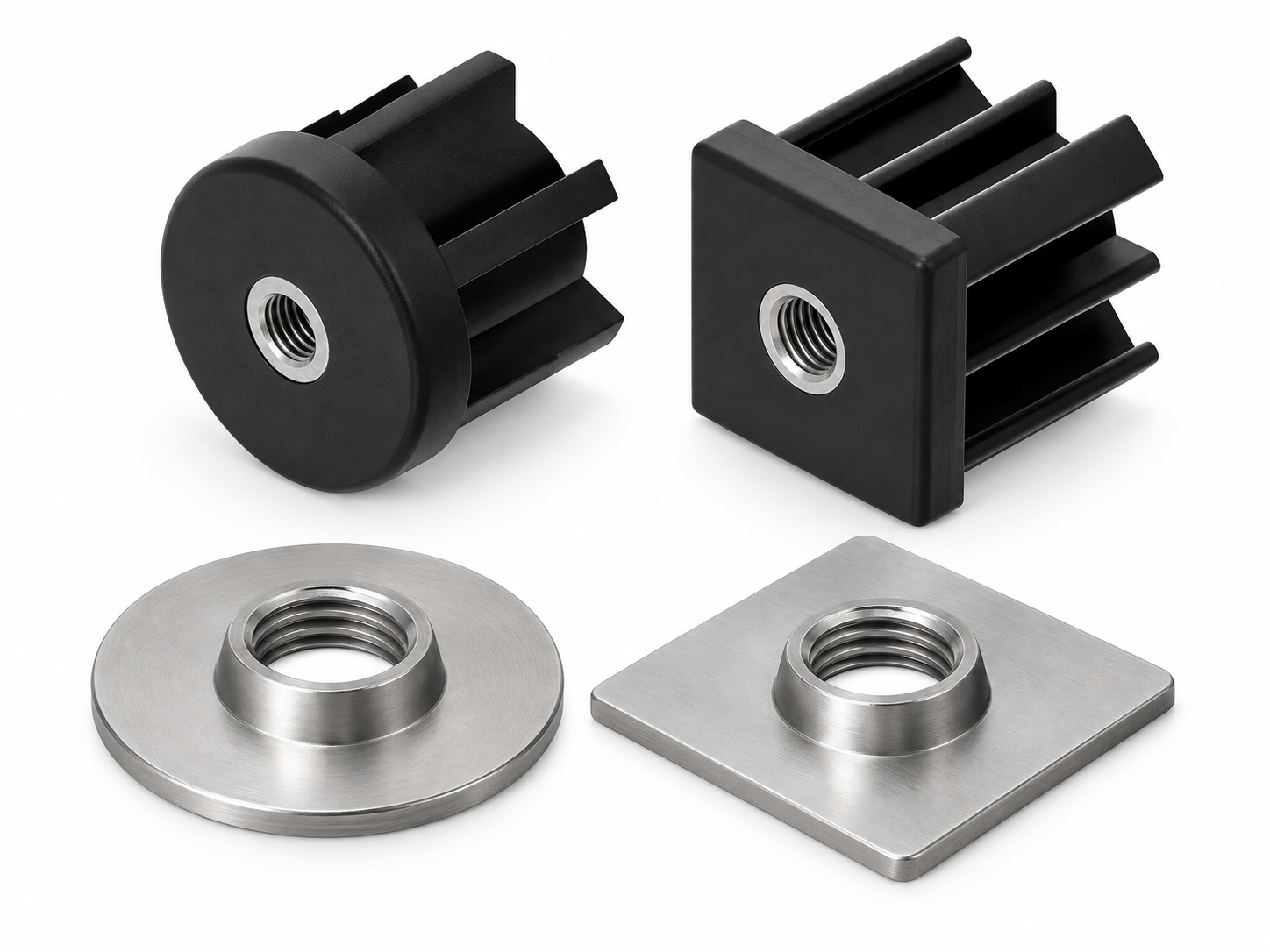

Pribor za prihvat nivelirajućih elemenata: okrugli i kvadratni poliamidni čepovi s navojnim umetkom te inox pločice za zavarivanje.

MARTINStope i elementi za niveliranje

Primjena

Cijevne konstrukcijeNavojni čepovi za završetak cijevnih profila.

Navojni prihvatUmetci omogućuju prihvat nivelirajućih vijaka i stopa.

Inox izvedbePločice za zavarivanje od nehrđajućeg čelika.

Razne geometrijeOkrugli i kvadratni čepovi za više profila.

Okrugli poliamidni čepovi s navojnim umetkom

Šifra	Profil	Navoj	Maks. statičko opterećenje [N]
17000/M8	Ø30	M8	3200
17000	Ø30	M10	3200
17001	Ø30	M12	3200
17002	Ø30	M14	3200
17003	Ø30	M16	3200
17004/M8	Ø38	M8	5500
17004	Ø38	M10	5500
17005	Ø38	M12	5500
17006	Ø38	M14	5500
17007	Ø38	M16	5500
17008/M8	Ø42	M8	6500
17008	Ø42	M10	6500
17009	Ø42	M12	6500
17010	Ø42	M14	6500
17011	Ø42	M16	6500
17012	Ø42	M20	6500
17013/M8	Ø48	M8	8000
17013	Ø48	M10	8000
17014	Ø48	M12	8000
17015	Ø48	M14	8000
17016	Ø48	M16	8000
17017	Ø48	M20	8000
17018/M8	Ø50	M8	8500
17018/M10	Ø50	M10	8500
17018	Ø50	M12	8500
17019	Ø50	M14	8500
17020	Ø50	M16	8500
17021	Ø50	M20	8500
17022	Ø60 / 1,5 mm	M14	10000
17023	Ø60 / 1,5 mm	M16	10000
17024	Ø60 / 1,5 mm	M20	10000
17025	Ø60 / 1,5 mm	M24	10000
17026	Ø60 / 2 mm	M14	10000
17027	Ø60 / 2 mm	M16	10000
17028	Ø60 / 2 mm	M20	10000
17029	Ø60 / 2 mm	M24	10000
17030	Ø60 / 2,5 mm	M14	10000
17031	Ø60 / 2,5 mm	M16	10000
17032	Ø60 / 2,5 mm	M20	10000
17033	Ø60 / 2,5 mm	M24	10000

Kvadratni poliamidni čepovi s navojnim umetkom

Šifra	Profil	Navoj	Maks. statičko opterećenje [N]
17034/M8	30×30	M8	5500
17034	30×30	M10	5500
17035	30×30	M12	5500
17036	30×30	M14	5500
17037	30×30	M16	5500
17038/M8	35×35	M8	7000
17038	35×35	M10	7000
17039	35×35	M12	7000
17040	35×35	M14	7000
17041	35×35	M16	7000
17043/M8	40×40 / 1,5 mm	M8	8000
17043	40×40 / 1,5 mm	M10	8000
17044	40×40 / 1,5 mm	M12	8000
17045	40×40 / 1,5 mm	M14	8000
17046	40×40 / 1,5 mm	M16	8000
17047	40×40 / 1,5 mm	M20	8000
17048/M8	40×40 / 2 mm	M8	8000
17048	40×40 / 2 mm	M10	8000
17049	40×40 / 2 mm	M12	8000
17050	40×40 / 2 mm	M14	8000
17051	40×40 / 2 mm	M16	8000
17052	40×40 / 2 mm	M20	8000
17053	50×50 / 1,5 mm	M12	9500
17054	50×50 / 1,5 mm	M14	9500
17055	50×50 / 1,5 mm	M16	9500
17056	50×50 / 1,5 mm	M20	9500
17057	50×50 / 2,5 mm	M12	9500
17058	50×50 / 2,5 mm	M14	9500
17059	50×50 / 2,5 mm	M16	9500
17060	50×50 / 2,5 mm	M20	9500

Okrugle inox pločice za zavarivanje

Šifra	Promjer	Navoj	Statičko opterećenje [N]
PI17562	Ø40	M8	5000
PI17563	Ø40	M10	5000
PI17564	Ø40	M12	5000
PI17565	Ø40	M16	8000
PI17566	Ø40	M20	10000
PI17567	Ø42	M8	5000
PI17568	Ø42	M10	5000
PI17569	Ø42	M12	5000
PI17570	Ø42	M16	8000
PI17571	Ø42	M20	10000
PI17577	Ø48	M8	5000
PI17578	Ø48	M10	5000
PI17579	Ø48	M12	5000
PI17580	Ø48	M16	8000
PI17581	Ø48	M20	10000
PI17587	Ø50	M8	5000
PI17588	Ø50	M10	5000
PI17589	Ø50	M12	5000
PI17590	Ø50	M16	8000
PI17591	Ø50	M20	10000
PI17597	Ø60	M8	5000
PI17598	Ø60	M10	5000
PI17599	Ø60	M12	5000
PI17600	Ø60	M16	8000
PI17601	Ø60	M20	10000

Kvadratne i pravokutne inox pločice za zavarivanje

Šifra	Dimenzija	Navoj	Statičko opterećenje [N]
PI17487	35×35	M8	5000
PI17488	35×35	M10	5000
PI17489	35×35	M12	5000
PI17490	35×35	M16	8000
PI17491	35×35	M20	10000
PI17497	40×40	M8	5000
PI17498	40×40	M10	5000
PI17499	40×40	M12	5000
PI17500	40×40	M16	8000
PI17501	40×40	M20	10000
PI17507	50×50	M8	5000
PI17508	50×50	M10	5000
PI17509	50×50	M12	5000
PI17510	50×50	M16	8000
PI17511	50×50	M20	10000
PI17517	60×60	M8	5000
PI17518	60×60	M10	5000
PI17519	60×60	M12	5000
PI17520	60×60	M16	8000
PI17521	60×60	M20	10000
PI17529	60×40	M12	5000
PI17530	60×40	M16	8000
PI17531	60×40	M20	10000
PI17539	80×40	M12	5000
PI17540	80×40	M16	8000
PI17541	80×40	M20	10000
PI17549	100×40	M12	5000
PI17550	100×40	M16	8000
PI17551	100×40	M20	10000
PI17559	100×50	M12	5000
PI17560	100×50	M16	8000
PI17561	100×50	M20	10000

ČepoviPoliamid ojačan staklenim punilom.

Navojni umetakNiklovani mesing; inox umetak dostupan na zahtjev.

PločiceInox pločice za zavarivanje.

NamjenaIntegracija stopa i nivelirajućih elemenata u profile.

Trebate pomoć pri odabiru MARTIN komponente?Pošaljite nam potrebne dimenzije, opterećenje i uvjete primjene.
