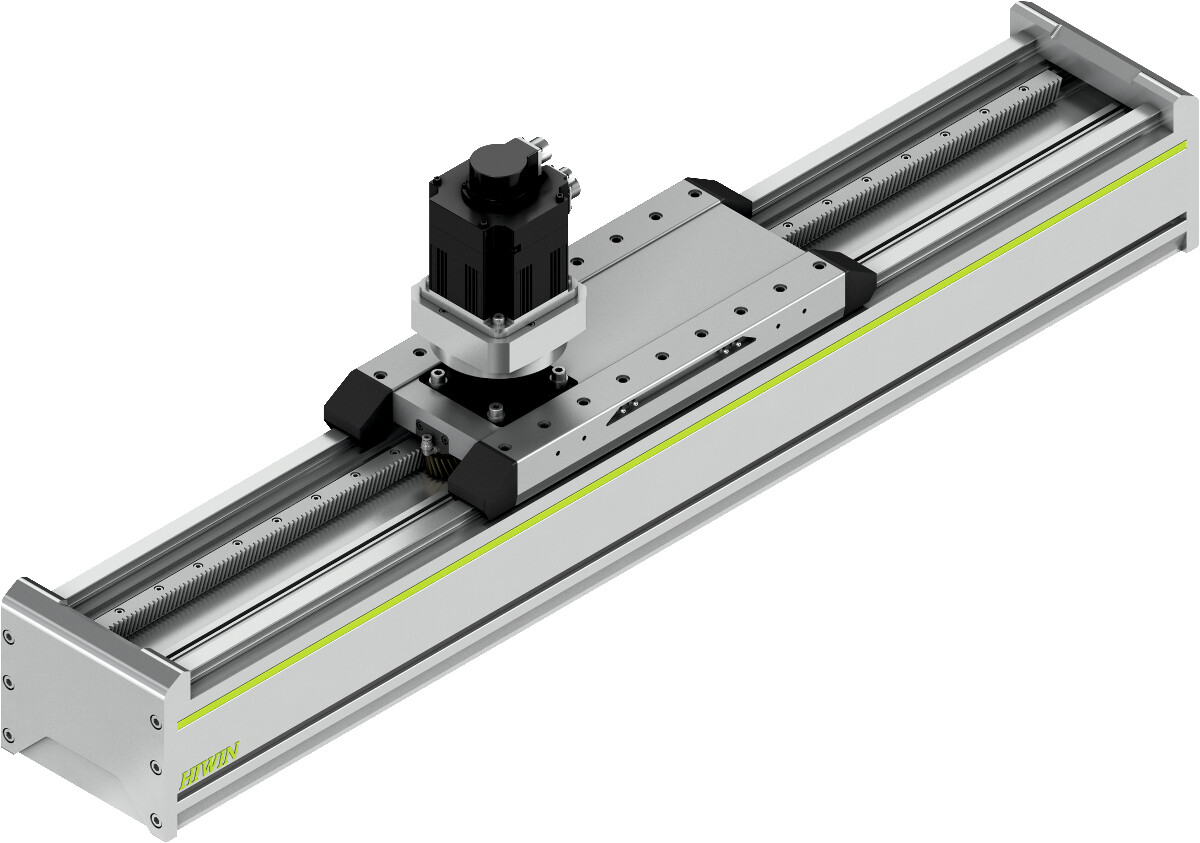

HB-R bridge axis
Mostna linearna os sa zupčastom letvom i pinionom, zatvorenim profilom i dvostrukom HIWIN vodilicom u O-rasporedu za visoku brzinu i točnost.
do 5 m/s
do 50 m/s²
Fx do 4.300 N
do 5.160 mm
Tehnički podaci i konfiguracija
Opis, primjene i način odabira
Mostna linearna os sa zupčastom letvom i pinionom, zatvorenim profilom i dvostrukom HIWIN vodilicom u O-rasporedu za visoku brzinu i točnost.
Primjena: Dugačke mostne osi, portalni sustavi, automatizacija i handling gdje su potrebni velika brzina i sila posmaka.
Za konačnu šifru potrebno je provjeriti dimenzijske tablice, dopuštena opterećenja, brzine i proizvođačke napomene za montažu.
Konstrukcija i princip rada
- Rack & pinion mostna os sa zatvorenim profilom i integriranom dvostrukom HIWIN vodilicom u O-rasporedu.
- Četiri bloka po kolicima na dvije paralelne profilne vodilice prenose sile i momente.
- Integrirani podmazni zupčanik dovodi mast na zupčastu letvu i pinion.
- Motor/reduktor može se, zahvaljujući simetričnoj konstrukciji, montirati na više strana pogonskog bloka.
HB250R – ključne performanse
| Parametar | Vrijednost |
|---|---|
| Ponovljivost | ±0,05 mm |
| Maks. sila posmaka Fx | 4.300 N |
| Maks. brzina | 5 m/s |
| Maks. ubrzanje | 50 m/s² |
| Maks. pogonski moment | 104,9 Nm |
| Tipična nosivost | 350 kg |
| Maks. hod LST | 5.160 mm |
| Ukupna duljina | LT = LST + 780 mm |
| Duljina kolica | 600 mm |
Nosivost i momenti – referenca 20.000 km
| Parametar | Vrijednost |
|---|---|
| Fydyn max | 11.600 N |
| Fzdyn max | 14.429 N |
| Mxdyn max | 1.371 Nm |
| Mydyn max | 2.619 Nm |
| Mzdyn max | 2.105 Nm |
Vodilice i rack & pinion
| Parametar | Vrijednost |
|---|---|
| Kolica | CGH25HA × 4 |
| Statička nosivost C0 | 69.070 N × 4 |
| Dinamička nosivost Cdyn 50 km | 42.200 N × 4 |
| Ozubljenje | modul 2, koso ozubljeno |
| Pinion | 23 zuba |
| Efektivni promjer piniona | 48,81 mm |
| Feed constant | 153,34 mm/okr |
Order code i opcije
| Parametar | Vrijednost |
|---|---|
| Veličina | 250 mm |
| Pogon | R = rack & pinion |
| Rack | N = standard |
| Mjerenje | N bez mjerenja; A MAGIC analog 1VSS; D MAGIC digital TTL 5 V |
| Limit prekidači | N bez; A/B konektor izvedbe; C/D open-cable izvedbe |
| Drive interface | S ravni; D ravni + energetski lanac |
| Carriage | S = short |
Energetski lanac, mjerenje i pribor
- Energetski lanac dostupan je kao konfiguracijska opcija; dimenzije ovise o orijentaciji i hodu.
- HIWIN MAGIC može biti analogni 1VSS sin/cos ili digitalni TTL 5 V.
- Dodatno: centrirne čahure, T-matice, pokrov utora, limit prekidači, produžni kabeli, damping elementi i mazalice.
Projektiranje i dimenzioniranje
- Pogonski moment računa se iz dinamičke komponente, statičke komponente kod nehorizontalne osi i momenta praznog hoda.
- Za dugačke nepoduprte mostove treba provjeriti progib u funkciji razmaka oslonaca i vanjskog opterećenja.
- Za konačan odabir provjeriti cijeli radni ciklus, maksimalna ubrzanja i ograničenja reduktora/motora.
