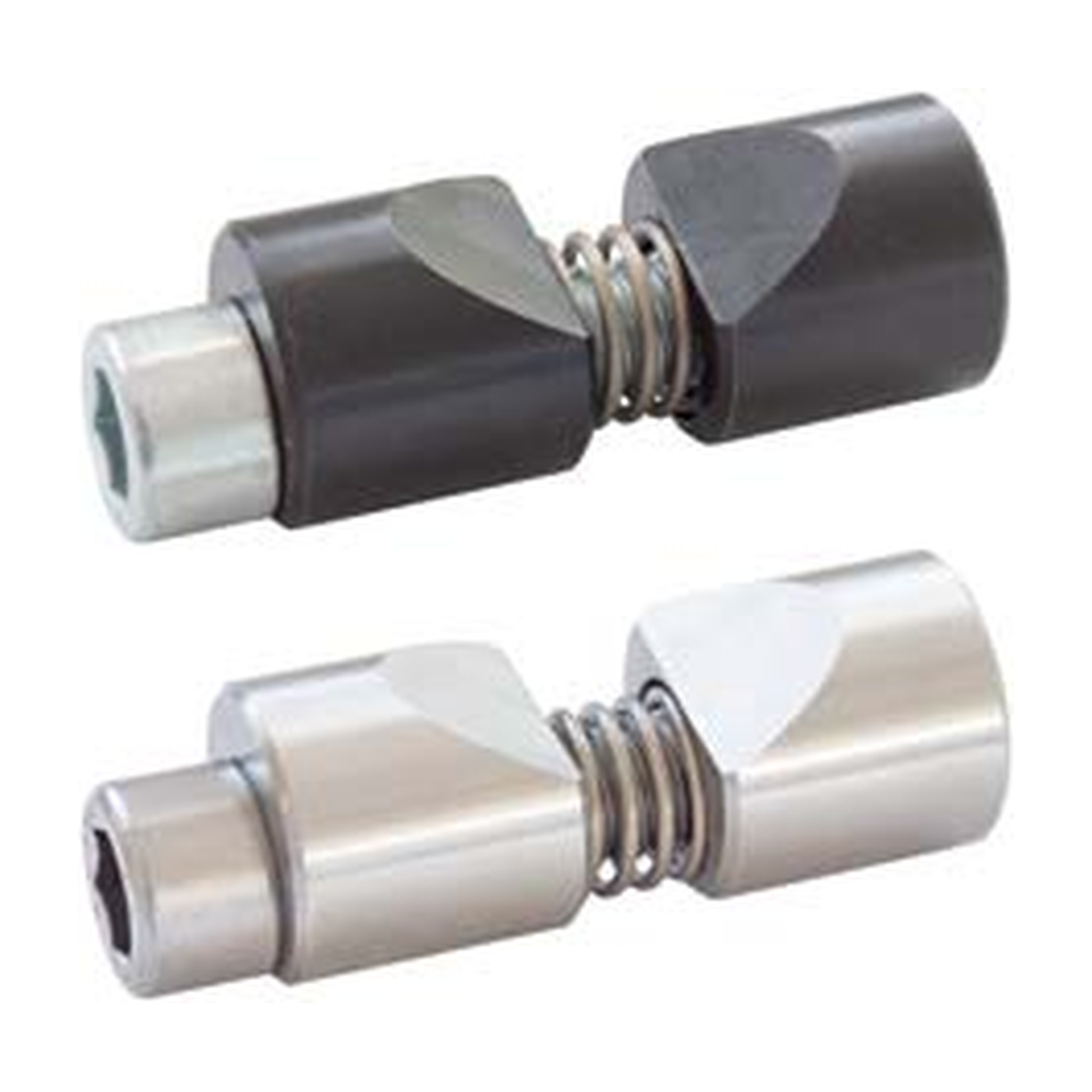

HALDER EH 23341
Stege za osovine
Stege za aksijalno i radijalno stezanje okruglih obradaka poput osovina, vratila, cijevi i šipki.
Primjena
Strojne napravePozicioniranje, stezanje i oslanjanje obratka u proizvodnim napravama.
Obrada metalaPrimjena kod glodanja, bušenja, brušenja, zavarivanja i montaže.
Brza izmjenaKonstrukcija prilagođena ponovljivom radu i kratkom vremenu rukovanja.
Industrijska primjenaElementi za alatničarstvo, strojeve i serijsku proizvodnju.
Tehničke značajke
Promjer prihvata8 do 30 mm
Promjer osovine6 do 125 mm
Momentdo 206 Nm
Izvedbečelik i inox 1.4305
Izvedbe i osnovne dimenzije
Podaci su preuzeti iz HALDER Standard Parts kataloga. Šifra je navedena uz pripadajuće dimenzije i izvedbu.
Dimenzije
| Šifra čelik / inox | d1 H11 [mm] | d2 | d3 | l1 max. [mm] | Promjer osovine [mm] | Moment max. [Nm] |
|---|---|---|---|---|---|---|
| 23341.0008 / 23341.0508 | 8 | M4 | M2,5 | 27 | 6-10 | 2,9 |
| 23341.0010 / 23341.0510 | 10 | M5 | M3 | 33 | 10-15 | 6,0 |
| 23341.0012 / 23341.0512 | 12 | M6 | M4 | 39 | 15-20 | 10,0 |
| 23341.0016 / 23341.0516 | 16 | M8 | M5 | 46 | 20-30 | 25,0 |
| 23341.0020 / 23341.0520 | 20 | M10 | M6 | 53 | 30-40 | 46,0 |
| 23341.0025 / 23341.0525 | 25 | M12 | M8 | 70 | 40-60 | 82,0 |
| 23341.0030 / 23341.0530 | 30 | M16 | M10 | 81 | 60-125 | 206,0 |
Materijal i konstrukcija
Materijal, konstrukcija i napomene
Tijelo je dostupno od crnjenog čelika ili nehrđajućeg čelika 1.4305. Opruga je od nehrđajućeg čelika; stezni vijak je pocinčani čelik ili inox.
Trebate pomoć pri odabiru?Pošaljite šifru proizvoda i potrebne dimenzije, način ugradnje i uvjete rada.
