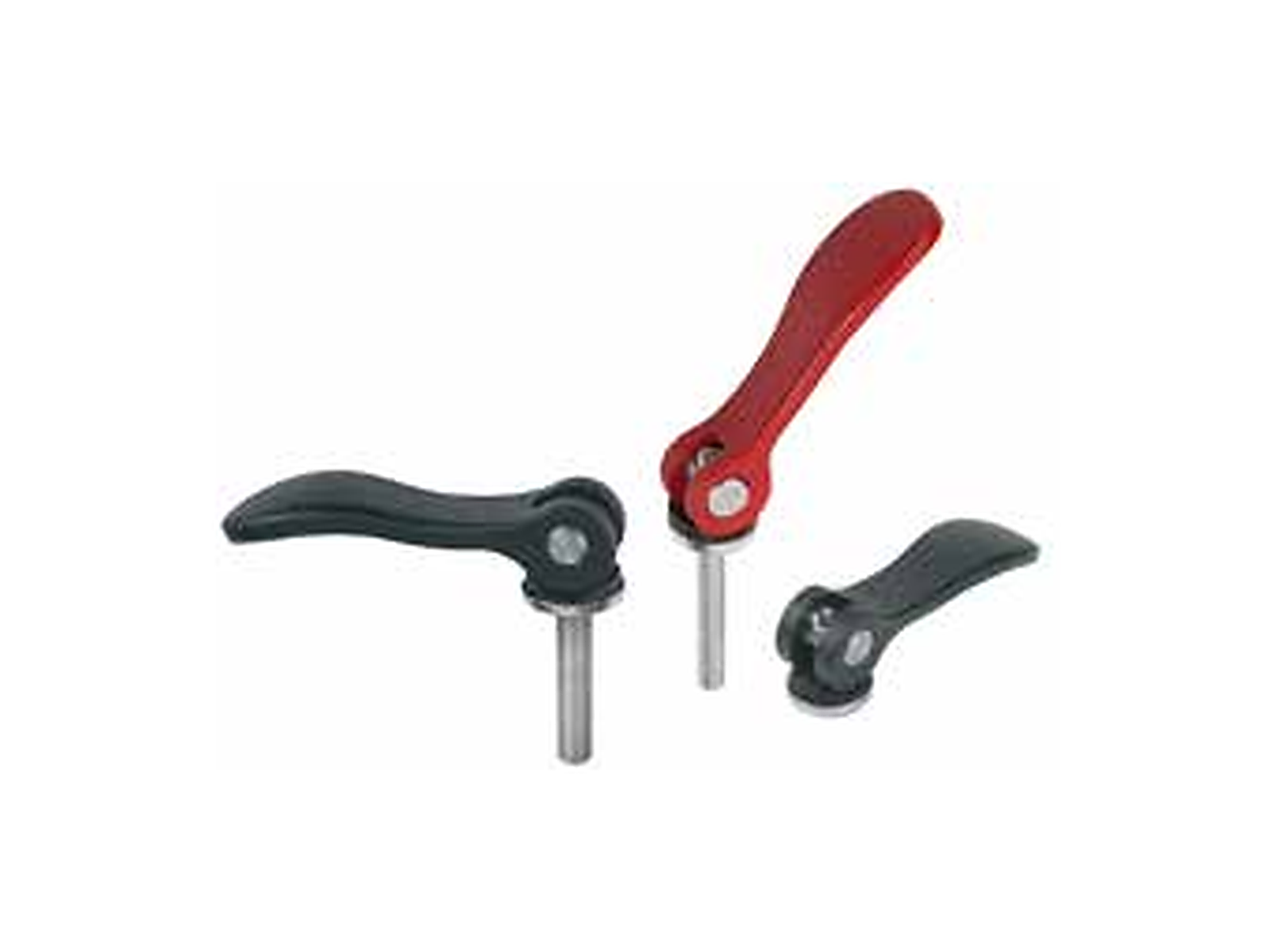

KIPP K0005 – ekscentrične stezne ručice
Podesive stezne ručice za brzo ručno stezanje i repozicioniranje ručice bez promjene zategnutosti navoja. Ključni parametri su navoj, duljina, geometrija ručke, materijal i dopuštena sila.
KIPPStezne ručice
Primjena
Izvedbe i osnovne dimenzije
Šifra je prikazana u prvom stupcu. Dimenzijske oznake zadržane su prema tvorničkom crtežu. Kod narudžbe navedite potpunu katalošku oznaku.
KIPP ekscentrične ručice s unutarnjim navojem, crni rukohvat
| Šifra čelik | Šifra inox | D | D1 | D2 | B | B1 | H | H1 | A | A1 | Hod S | Sila stezanja F [kN] | Sila ručke FH [N] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| K0005.9501103 | K0005.9511103 | M3 | 12 | 6 | 14,4 | 11,5 | 9 | 13 | 36,2 | 41,7 | 1 | 1,5 | 90 |
| K0005.9501104 | K0005.9511104 | M4 | 12 | 6 | 14,4 | 11,5 | 9 | 13 | 36,2 | 41,7 | 1 | 1,5 | 90 |
| K0005.0501104 | K0005.0511104 | M4 | 15,4 | 8 | 18 | 13 | 11,2 | 17 | 52,3 | 59,1 | 1 | 2,5 | 100 |
| K0005.0501105 | K0005.0511105 | M5 | 15,4 | 8 | 18 | 13 | 11,2 | 17 | 52,3 | 59,1 | 1 | 2,5 | 100 |
| K0005.1501105 | K0005.1511105 | M5 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 1,2 | 4 | 120 |
| K0005.1501106 | K0005.1511106 | M6 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 1,2 | 4 | 120 |
| K0005.2501108 | K0005.2511108 | M8 | 27,1 | 11 | 33,3 | 24 | 18 | 28,5 | 96 | 108 | 1,5 | 8 | 350 |
KIPP ekscentrične ručice s unutarnjim navojem, crveni rukohvat
| Šifra čelik | Šifra inox | D | D1 | D2 | B | B1 | H | H1 | A | A1 | Hod S | Sila stezanja F [kN] | Sila ručke FH [N] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| K0005.9501403 | K0005.9511403 | M3 | 12 | 6 | 14,4 | 11,5 | 9 | 13 | 36,2 | 41,7 | 1 | 1,5 | 90 |
| K0005.9501404 | K0005.9511404 | M4 | 12 | 6 | 14,4 | 11,5 | 9 | 13 | 36,2 | 41,7 | 1 | 1,5 | 90 |
| K0005.0501404 | K0005.0511404 | M4 | 15,4 | 8 | 18 | 13 | 11,2 | 17 | 52,3 | 59,1 | 1 | 2,5 | 100 |
| K0005.0501405 | K0005.0511405 | M5 | 15,4 | 8 | 18 | 13 | 11,2 | 17 | 52,3 | 59,1 | 1 | 2,5 | 100 |
| K0005.1501405 | K0005.1511405 | M5 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 1,2 | 4 | 120 |
| K0005.1501406 | K0005.1511406 | M6 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 1,2 | 4 | 120 |
| K0005.2501408 | K0005.2511408 | M8 | 27,1 | 11 | 33,3 | 24 | 18 | 28,5 | 96 | 108 | 1,5 | 8 | 350 |
KIPP ekscentrične ručice s vanjskim navojem, crni rukohvat
| Šifra čelik | Šifra inox | D | D1 | D2 | B | B1 | H | H1 | A | A1 | L | Hod S | Sila stezanja F [kN] | Sila ručke FH [N] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| K0005.9501103X | K0005.9511103X | M3 | 12 | 6 | 14,4 | 11,5 | 9 | 13 | 36,2 | 41,7 | 10/15/30 | 1 | 1,5 | 90 |
| K0005.9501104X | K0005.9511104X | M4 | 12 | 6 | 14,4 | 11,5 | 9 | 13 | 36,2 | 41,7 | 10/15/30 | 1 | 1,5 | 90 |
| K0005.0501104X | K0005.0511104X | M4 | 15,4 | 8 | 18 | 13 | 11,2 | 17 | 52,3 | 59,1 | 15/20/30 | 1 | 2,5 | 100 |
| K0005.0501105X | K0005.0511105X | M5 | 15,4 | 8 | 18 | 13 | 11,2 | 17 | 52,3 | 59,1 | 20/30/40/50 | 1 | 2,5 | 100 |
| K0005.1501105X | K0005.1511105X | M5 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 20/30/40/50 | 1,2 | 4 | 120 |
| K0005.1501106X | K0005.1511106X | M6 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 20/30/40/50 | 1,2 | 4 | 120 |
| K0005.2501108X | K0005.2511108X | M8 | 27,1 | 11 | 33,3 | 24 | 18 | 28,5 | 96 | 108 | 25/30/40/50 | 1,5 | 8 | 350 |
| K0005.2501110X | K0005.2511110X | M10 | 27,1 | 11 | 33,3 | 24 | 18 | 28,5 | 96 | 108 | 25/30/40/50 | 1,5 | 8 | 350 |
KIPP ekscentrične ručice s vanjskim navojem, crveni rukohvat
| Šifra čelik | Šifra inox | D | D1 | D2 | B | B1 | H | H1 | A | A1 | L | Hod S | Sila stezanja F [kN] | Sila ručke FH [N] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| K0005.9501403X | K0005.9511403X | M3 | 12 | 6 | 14,4 | 11,5 | 9 | 13 | 36,2 | 41,7 | 10/15/30 | 1 | 1,5 | 90 |
| K0005.9501404X | K0005.9511404X | M4 | 12 | 6 | 14,4 | 11,5 | 9 | 13 | 36,2 | 41,7 | 10/15/30 | 1 | 1,5 | 90 |
| K0005.0501404X | K0005.0511404X | M4 | 15,4 | 8 | 18 | 13 | 11,2 | 17 | 52,3 | 59,1 | 15/20/30 | 1 | 2,5 | 100 |
| K0005.0501405X | K0005.0511405X | M5 | 15,4 | 8 | 18 | 13 | 11,2 | 17 | 52,3 | 59,1 | 20/30/40/50 | 1 | 2,5 | 100 |
| K0005.1501405X | K0005.1511405X | M5 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 20/30/40/50 | 1,2 | 4 | 120 |
| K0005.1501406X | K0005.1511406X | M6 | 18,1 | 9 | 21,5 | 15 | 14,5 | 22 | 70,4 | 79,2 | 20/30/40/50 | 1,2 | 4 | 120 |
| K0005.2501408X | K0005.2511408X | M8 | 27,1 | 11 | 33,3 | 24 | 18 | 28,5 | 96 | 108 | 25/30/40/50 | 1,5 | 8 | 350 |
| K0005.2501410X | K0005.2511410X | M10 | 27,1 | 11 | 33,3 | 24 | 18 | 28,5 | 96 | 108 | 25/30/40/50 | 1,5 | 8 | 350 |
Materijal i konstrukcija
Materijal, konstrukcija i osnovne napomene
Podesive stezne ručice za brzo ručno stezanje i repozicioniranje ručice bez promjene zategnutosti navoja. Ključni parametri su navoj, duljina, geometrija ručke, materijal i dopuštena sila. Točne materijalne izvedbe, tolerancije, sile/opterećenja i napomene za ugradnju određuju se prema prikazanoj serijskoj oznaci i pripadajućem PDF katalogu.
Povezani proizvodi
Trebate pomoć pri odabiru?Pošaljite šifru proizvoda ili potrebne dimenzije, način ugradnje, opterećenje i uvjete rada.
