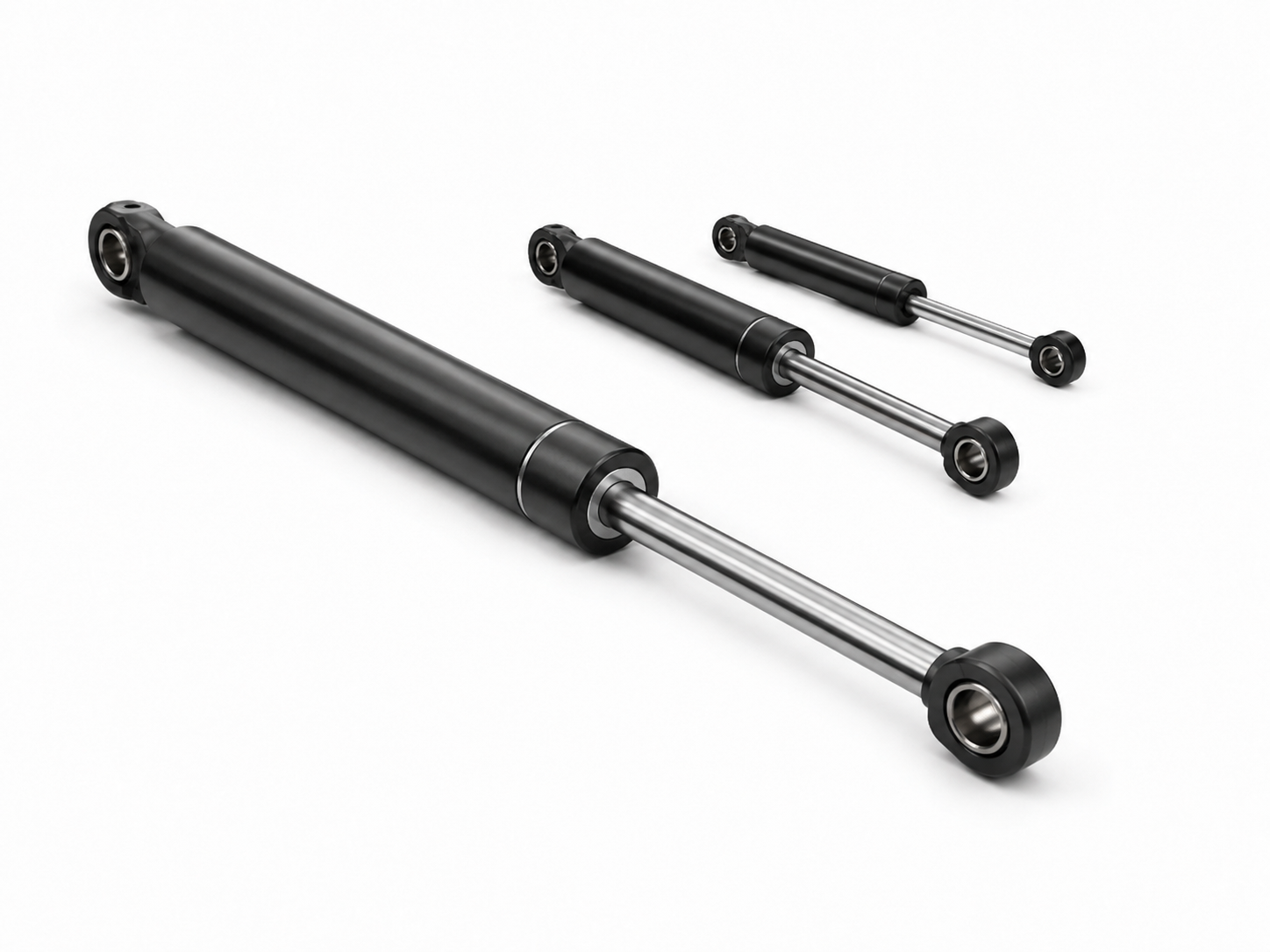

Peter Ofner inox plinske opruge

Inox plinske opruge za agresivna, vlažna i druga specifična okruženja, s klipnjačom od AISI 316L i tijelom od AISI 304.

PETER OFNERVlačne i inox opruge

Primjena

Poklopci i vrataKontrolirano podizanje i pridržavanje.

StrojogradnjaPotpora i povrat pokretnih sklopova.

Industrijska opremaDefinirana sila kroz hod.

Posebne izvedbeInox, vlačne i sigurnosne izvedbe.

Inox plinske opruge

Kataloška oznaka	Klipnjača Ø [mm]	Cilindar Ø [mm]	Hod C [mm]	Duljina E [mm]	Sila F1 [N]	Navoj
TV D8C60Vi	8	18	60	165	50–650	M8
TV D8C80Vi	8	18	80	205	50–650	M8
TV D8C100Vi	8	18	100	245	50–650	M8
TV D8C120Vi	8	18	120	285	50–650	M8
TV D8C160Vi	8	18	160	365	50–650	M8
TV D8C180Vi	8	18	180	405	50–650	M8
TV D8C200Vi	8	18	200	445	50–650	M8
TV D8C250Vi	8	18	250	545	50–650	M8
TV D10C200Vi	10	21	200	455	100–1000	M8
TV D10C250Vi	10	21	250	555	100–1000	M8
TV D10C300Vi	10	21	300	655	100–1000	M8
TV D10C350Vi	10	21	350	755	100–900	M8
TV D10C400Vi	10	21	400	855	100–800	M8
TV D14C200Vi	14	28	200	455	200–2100	M8
TV D14C250Vi	14	28	250	555	200–2100	M8
TV D14C300Vi	14	28	300	655	200–2100	M8
TV D14C350Vi	14	28	350	755	200–2100	M8

Inox priključci

REF	Materijal	Navoj	Napomena
92215 i	Inox	M8	20; 10
92214 i	Inox	M8	25; 15; Ø10; Ø14,8
92990 i	Inox	M8	kuglasti priključak
92989 i	Inox	M8	kuglasti priključak
92262 i	Inox	M8	30; 16,5; 14; Ø13
92265 i	Inox	M8	25; 16,5; 13; 12; Ø13
HG 101 i	Inox	M8	posebni okov
BA01 D10 i	Inox	M8	posebni okov
ST GI8 INOX	Inox	M8	zglobna glava

Materijali

Klipnjača: AISI 316L.Tijelo opruge: AISI 304.Završni priključci: AISI 316L.Promjeri klipnjače: 8, 10 i 14 mm. Sila: 50–2100 N.

Trebate pomoć pri odabiru?Pošaljite šifru proizvoda ili potrebne dimenzije, način ugradnje, opterećenje i uvjete rada.
