X-Rail

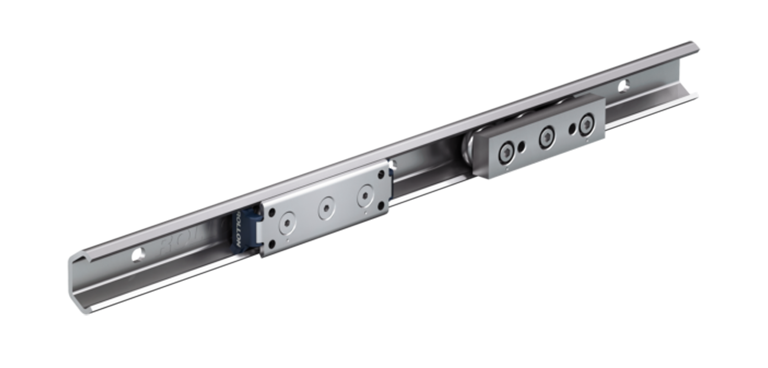

Ekonomične modularne roller vodilice za linearno vođenje uz širok izbor profila i kolica.
Ekonomične modularne roller vodilice za linearno vođenje uz širok izbor profila i kolica. Na ovoj stranici serija je prikazana kao tehnička obitelj: modeli, veličine i šifre navedeni su samo ondje gdje ih priloženi katalog izričito navodi. Za konačan odabir konkretne šifre potrebno je uskladiti hod, opterećenje, brzinu, točnost, orijentaciju ugradnje i uvjete okoline.
Opis, primjene i način odabira
Ekonomične modularne roller vodilice za linearno vođenje uz širok izbor profila i kolica.
Primjena: Industrijska automatizacija, strojogradnja i primjene koje odgovaraju karakteristikama konkretne serije.
Za konačan odabir potrebno je provjeriti konkretnu veličinu/šifru u aktualnom proizvođačkom katalogu i uskladiti opterećenje, hod, brzinu, ciklus, točnost i uvjete okoline.
Modeli, veličine i šifre
| Oznaka / model | Dimenzijska / izvedbena informacija |
|---|---|
| TEX / TES | T-profil |
| UEX / UES | U-profil |
| TEN / TEP / UEN | dodatne izvedbe |
Tehnički podaci
| Princip | roller vođenje |
| Konfiguracija | kombinacije T i U profila |
| Primjena | automatizacija, zaštitna vrata, jednostavne osi |
| Prednost | modularnost i ekonomičnost |
Odabir i konfiguracija
- Odabir profila prema opterećenju i montažnom prostoru
- Kombinirati kolica i vodilice prema katalogu
Projektiranje i ugradnja
- Dimenzioniranje napraviti prema stvarnom opterećenju, hodu, brzini, ubrzanju, duty-cycleu i uvjetima okoline.
- Za nestandardne duljine, zaštitu, podmazivanje, prednaprezanje, motore, reduktore i adaptere provjeriti izvedivost za konkretnu šifru.
- Podaci na stranici su sažetak proizvođačkog kataloga; kod narudžbe vrijedi aktualna proizvođačka dokumentacija.
