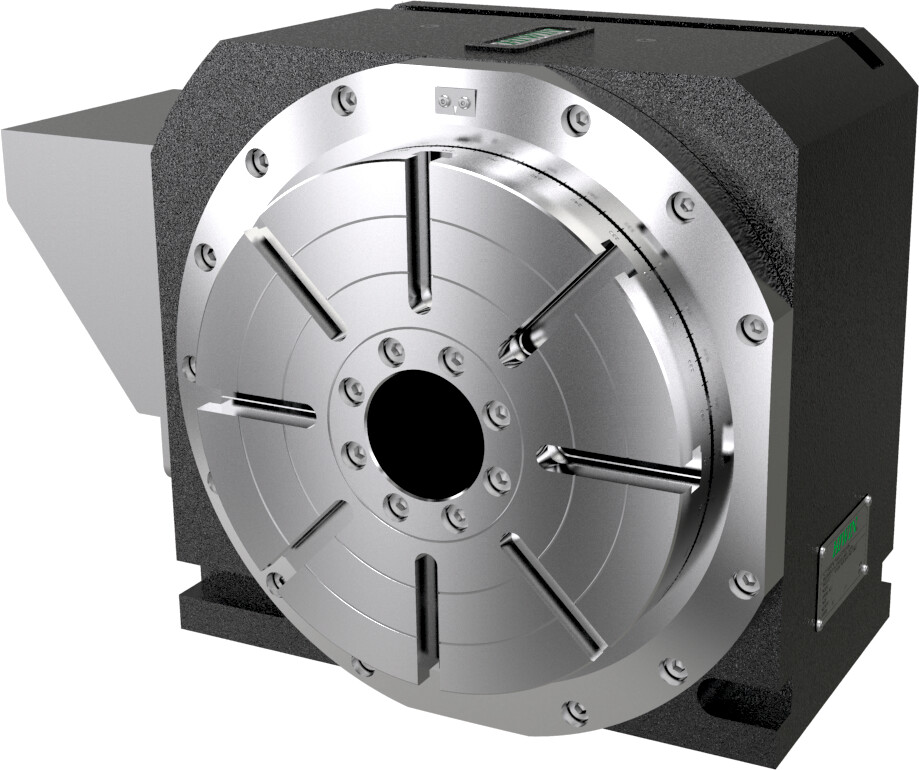

RCV vertikalni rotacijski stol
Direktno pogonjeni vertikalni rotacijski stol s vodenim hlađenjem, križno-valjkastim ležajem i integriranim stezanjem.
Direktno pogonjeni vertikalni rotacijski stol s vodenim hlađenjem, križno-valjkastim ležajem i integriranim stezanjem. Na ovoj stranici serija je prikazana kao tehnička obitelj: modeli, veličine i šifre navedeni su samo ondje gdje ih priloženi katalog izričito navodi. Za konačan odabir konkretne šifre potrebno je uskladiti hod, opterećenje, brzinu, točnost, orijentaciju ugradnje i uvjete okoline.
Opis, primjene i način odabira
Direktno pogonjeni vertikalni rotacijski stol s vodenim hlađenjem, križno-valjkastim ležajem i integriranim stezanjem.
Primjena: Vertikalne rotacijske osi, alatni strojevi i precizno pozicioniranje obratka.
Za konačan odabir potrebno je provjeriti konkretnu veličinu/šifru u aktualnom proizvođačkom katalogu i uskladiti opterećenje, hod, brzinu, ciklus, točnost i uvjete okoline.
Modeli, veličine i šifre
| Oznaka / model | Dimenzijska / izvedbena informacija |
|---|---|
| RCV125 | 125 |
| RCV170 | 170 |
| RCV250 | 250 |
| RCV320 | 320 |
Tehnički podaci
| Maks. brzina | 400 / 200 / 140 / 90 rpm |
| Kontinuirani moment | 31,3 / 106 / 148 / 430 Nm |
| Vršni moment | 59,4 / 203 / 280 / 810 Nm |
| Nosivost | 20 / 50 / 160 / 250 kg |
| Clamp | pneumatski 6 bar |
Odabir i konfiguracija
- Odabrati veličinu prema momentu, brzini, nosivosti i točnosti
Projektiranje i ugradnja
- Dimenzioniranje napraviti prema stvarnom opterećenju, hodu, brzini, ubrzanju, duty-cycleu i uvjetima okoline.
- Za nestandardne duljine, zaštitu, podmazivanje, prednaprezanje, motore, reduktore i adaptere provjeriti izvedivost za konkretnu šifru.
- Podaci na stranici su sažetak proizvođačkog kataloga; kod narudžbe vrijedi aktualna proizvođačka dokumentacija.
