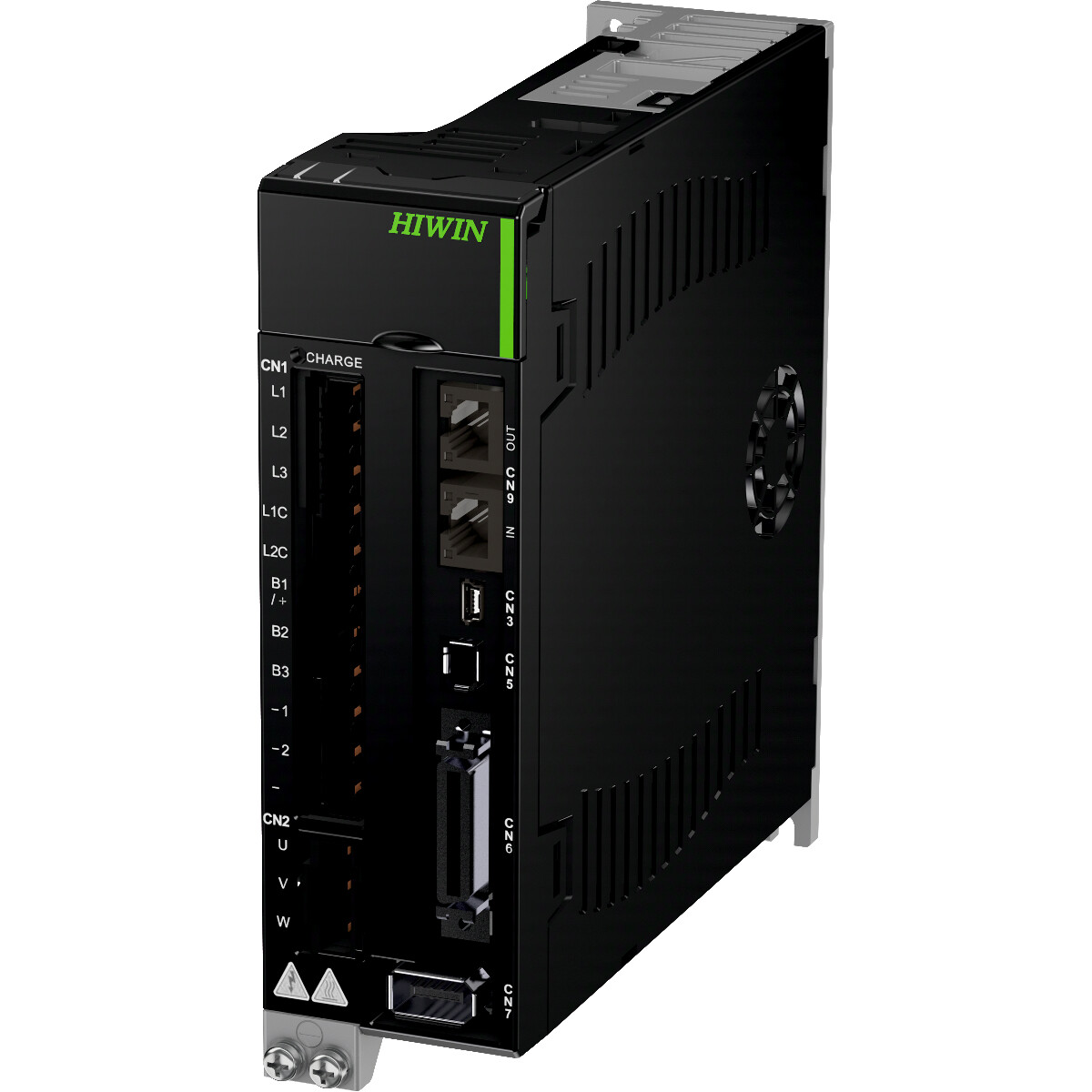

ED1 servo pogoni
Digitalni servo pogoni za AC servo, linearne i torque motore.
Digitalni servo pogoni za AC servo, linearne i torque motore. Na ovoj stranici serija je prikazana kao tehnička obitelj: modeli, veličine i šifre navedeni su samo ondje gdje ih priloženi katalog izričito navodi. Za konačan odabir konkretne šifre potrebno je uskladiti hod, opterećenje, brzinu, točnost, orijentaciju ugradnje i uvjete okoline.
Opis, primjene i način odabira
Digitalni servo pogoni za AC servo, linearne i torque motore.
Primjena: Industrijska automatizacija, strojogradnja i primjene koje odgovaraju karakteristikama konkretne serije.
Za konačan odabir potrebno je provjeriti konkretnu veličinu/šifru u aktualnom proizvođačkom katalogu i uskladiti opterećenje, hod, brzinu, ciklus, točnost i uvjete okoline.
Modeli, veličine i šifre
| Oznaka / model | Dimenzijska / izvedbena informacija |
|---|---|
| 230 VAC | 400–2000 W |
| 400 VAC | 5000–7500 W |
Tehnički podaci
| Odziv brzinske petlje | >3,2 kHz |
| Sučelja | step/direction, ±10 V, EtherCAT, PROFINET prema izvedbi |
| Sigurnost | STO |
| Enkoderi | TTL, sin/cos, EnDat, BiSS-C ovisno o izvedbi |
| Funkcije | auto-tune, tuneless, gantry mode |
Odabir i konfiguracija
- Odabrati napon, snagu i komunikaciju
- Provjeriti encoder interface i sigurnosne zahtjeve
Projektiranje i ugradnja
- Dimenzioniranje napraviti prema stvarnom opterećenju, hodu, brzini, ubrzanju, duty-cycleu i uvjetima okoline.
- Za nestandardne duljine, zaštitu, podmazivanje, prednaprezanje, motore, reduktore i adaptere provjeriti izvedivost za konkretnu šifru.
- Podaci na stranici su sažetak proizvođačkog kataloga; kod narudžbe vrijedi aktualna proizvođačka dokumentacija.
